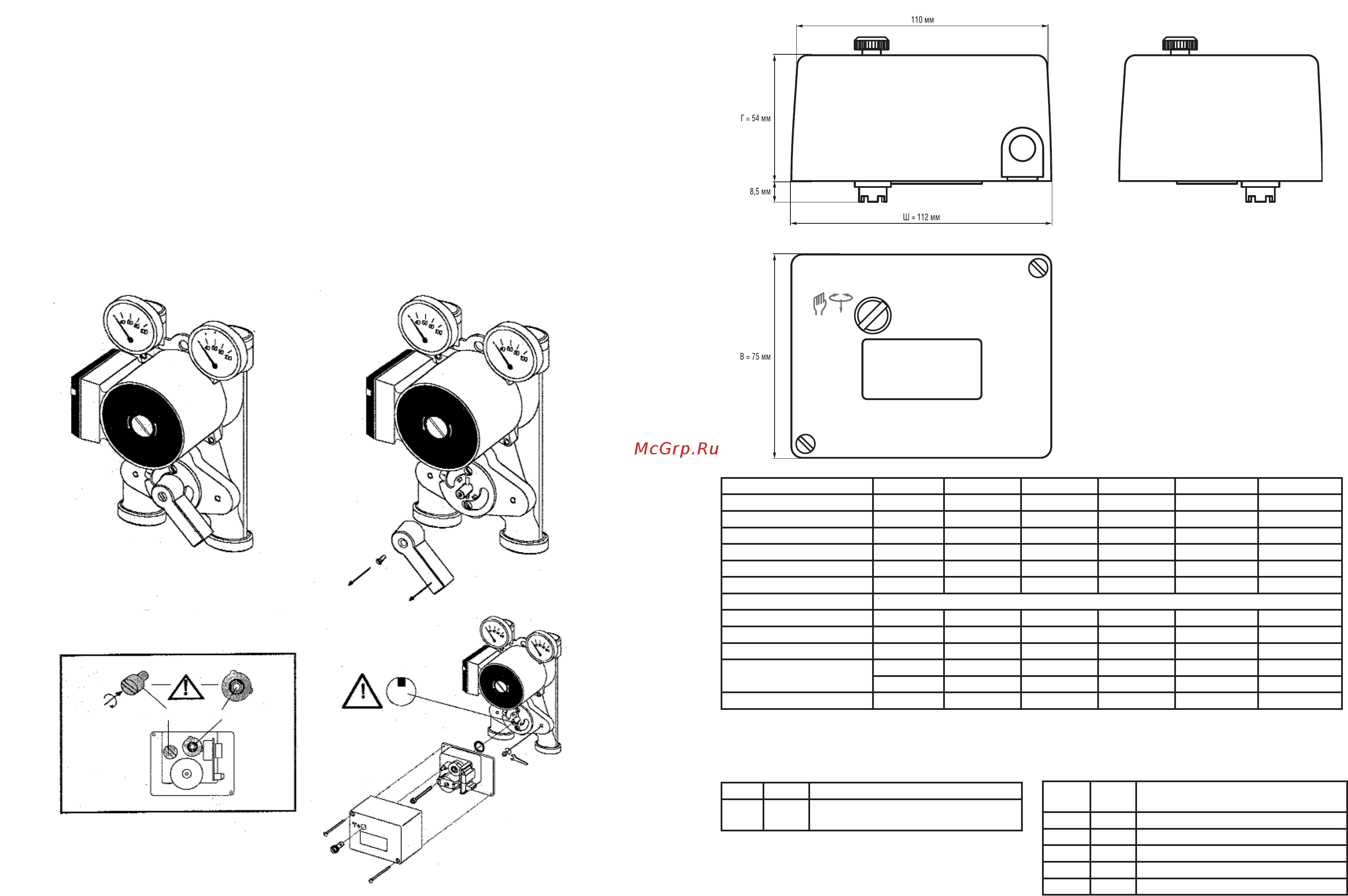

Габаритные размеры
Технические характеристики
Принадлежности Монтажные комплекты
Сервопривод UMM 20 может быть смонтирован посредст"
вом соответствующих монтажных комплектов на смесители
следующих производителей.
Тип Артикул Подходит для смесителей следующих
производителей
UMB 21 230 291 Unitherm"латунь
UMB 22 230 292 Unitherm"чугун
UMB 23 230 293 Holter
UMB 24 230 294 ESBE, Danfoss, Thermomix
UMB 25 230 295 PAW MS H
Общее
Сервоприводы серии UMM 20 компактны, универсальны в
своем применении и просты в управлении. Они имеют кру"
тящий момент 6 или 10 Нм. Различные монтажные комп"
лекты помогут без труда смонтировать сервопривод на сме"
сители Unitherm, а также многих известных производите"
лей. В стандартной поставке сервопривод имеет 3 конце"
вых сигнализатора положения.
Конструкция
" Корпус " ударопрочный пластик
" Ручка для немоторизированного поворота привода на
корпусе
" Электромотор " синхронный реверсивный двигатель
" Электроподключение 230В~/50Гц
" Микропередача с максимальным крутящим моментом 6Нм
или 10Нм
" Заводская установка диапазона рабочего хода " 90°
" 3 концевых сигнализатора положения
" Клеммная колодка с герметизацией ввода электрокабеля
" Монтажная плата UMB 21 в комплекте
Монтаж
(см. рис. внизу страницы)
ВНИМАНИЕ! Крышку сервопривода можно открывать толь"
ко после отключения электропитания.
Открутить крепежные винты и снять переднюю крышку.
Монтаж на смеситель осуществляется в соответствии с при"
ложенной к монтажному комплекту схемой. После оконча"
ния монтажа надеть крышку и закрутить винты.
Ручка для немоторизированного поворота привода (вруч"
ную) расположена на передней крышке.
Электроподключение
Электроподключение осуществляется к сети переменного
тока 230В~/50Гц в соответствии со схемой на корпусе
сервопривода.
Тип Артикул Описание
UMB 1 230 381 Присоединительный электрокабель
(4х0,75, 2 м)
ручка для немотори8
зированного по8
ворота привода
кулачковый
механизм
Тип UMM 20/6"60 UMM 20/6"150 UMM 20/6"210 UMM 20/10"60 UMM 20/10"150 UMM 20/10"210
Артикул 230 200 230 201 230 202 230 250 230 251 230 252
Монтаж. плата в комплекте UMB 21 UMB 21 UMB 21 UMB 22 UMB 22 UMB 22
Защита от блокировки нет нет нет нет нет нет
Макс. крутящий момент 6 Нм 6 Нм 6 Нм 10Нм 10Нм 10Нм
Время/ угол поворота 60сек./90° 130сек./90° 240сек./90° 60сек./90° 130сек./90° 240сек./90°
Изменение угла поворота нет нет нет нет нет нет
Габаритные размеры
ширина 112 112 112 112 112 112
высота 75 75 75 75 75 75
глубина 54 54 54 54 54 54
Электроподключение 230В~/50Гц 230В~/50Гц 230В~/50Гц 230В~/50Гц 230В~/50Гц 230В~/50Гц
1,3ВА 1,3ВА 1,3ВА 1,3ВА 1,3ВА 1,3ВА
Класс/ вид защиты I / IP 40 I / IP 40 I / IP 40 I / IP 40 I / IP 40 I / IP 40
