Заводская поставка
В заводской поставке сервопривод (D) переведен в
среднее положение (45°). Переключатель режимов работы
(g) переведен в положение AUTO. К сервоприводу (D)
подсоединен трехжильный электрокабель длиной 1,5 м
Монтаж
1. Открутить регулировочную ручку (a) от смесителя (A).
Насечка (e), расположенная на вале смесителя (b) указы"
вает в направлении внутренней гарнитуры смесителя.
2. Адаптировать шкалу смесителя (d) к положению смеси"
теля (A) в соответствии с Типовыми схемами 1"7 на сосед"
ней странице. Для адаптации снять предохранительное
кольцо (c) с вала смесителя (b) , повернуть шкалу смесите"
ля (d) и закрепить предохранительное кольцо (c) на место.
3. Повернуть вал смесителя (b) в среднее положение 45°.
4. Вкрутить резьбовые монтажные штыри (B) в
соответствующие отверстия (f) на смесителе (A).
5. Надеть соединительную муфту (C) на вал смесителя (b),
стрелка должна указывать в направлении насечки (e).
Красная стрелка на муфте – для 4"ходового смесителя,
белая стрелка – для 3"ходового.
6. Надеть сервопривод (D) на соединительную муфту (C),
при этом следить, чтобы монтажные штыри (B) попали в
прорези на корпусе сервопривода.
7. Снять регулировочную ручку (F) с вала сервопривода
(H).
8. Прикрутить сервопривод (D) к смесителю (A) при
помощи винта (E).
9. Надеть регулировочную ручку (F) на вал сервопривода
(H).
10. Повернуть указатель направления поворота (G) на ре"
гулировочной ручке (F) таким образом, чтобы стрелка по"
казывала на шкале (d) положение смесителя.
11. При помощи отвертки перевести переключатель режи"
мов работы (g) на сервоприводе (D) из автоматического
режима (AUTO) в ручной режим (MAN). Вручную перевести
смеситель (A) из одного крайнего положения в другое
(угол 90°) при помощи регулировочной ручки (F). Смеси"
тель должен поворачиваться легко, плавно, без усилий.
12. Перевести смеситель в среднее положение при помощи
регулировочной ручки и перевести переключатель режи"
мов работы (g) в автоматический режим (AUTO).
13. Выполнить электроподключение сервопривода (D).
Предписания по электробезопасности
Соблюдайте при монтаже
ПУЭ/ ПТЭ и местные
предписания организаций по
электроснабжению. Монтаж
и обслуживание электрообо"
рудования может выполнять
только специалист фирмы,
имеющей лицензию на про"
ведение данных работ. При
неквалифицированном
монтаже возникает
опасность для жизни и здо"
ровья пользователя!
Электроподключение
Электроподключение осущес"
твляется к сети переменного
тока 230В~/50Гц в соответ"
ствии с рисунком.
Технические характеристики
N1 синий N (ноль)
3 черный поворот по часовой стрелке
2 коричневый поворот против часовой стрелки
Общее
Сервопривод серии UMM 11 компактен, универсален в сво"
ем применении и прост в управлении. Он имеет крутящий
момент 6 Нм. В комплект поставки входят все необходимые
монтажные принадлежности для монтажа сервопривода
UMM 11 на смесители насосных групп Uni"Block M3F/32"
100 и Uni"Block M4F/32"100. Сервопривод может управ"
ляться любой подходящей автоматикой с трехпозиционным
сигналом 230 В или 24 В, 50 Гц.
Описание
Сервопривод (D) переводит смеситель (A) в необходимое
положение, задаваемое регулятором отопления. В
автоматическом режиме (g, AUTO) регулировочная ручка
сервопривода (F) должна вращаться вместе со смесителем.
Угол поворота ограничен 90°. При достижении крайнего
положения мотор отключается от электричества и не
находится, таким образом, под напряжением. При
необходимости (неисправность, проверка) можно
перевести сервопривод (D) из автоматического режима
(AUTO) в ручной режим (MAN) при помощи переключателя
режимов работы (g). При этом происходит разблокировка
механизма и смеситель (A) можно перевести в любое
желаемое положение при помощи регулировочной ручки
сервопривода (F). Положение смесителя отображается на
шкале смесителя (G), легко адаптируемой к любой
конфигурации отопительной системы.
Тип UMM 11/6"130
Артикул 230 111
Макс. крутящий момент Нм 6
Время/ угол поворота сек/град 130/90
Изменение угла поворота нет
Электроподключение* В ~230
Гц 50"60
ВА 3,5
Тип регулирования трехпозиционный
Температура окруж. среды °C 0...50
Вид защиты IP 43
Режим работы S4**
Продолжительность включе"
ний в общем рабочем цикле
50% ED (ПВ)
Максимальное кол"во
включений в час
1200
*По запросу возможна поставка сервопривода с трехпози"
ционным регулированием 24В, а также с пропорциональ"
ным регулированием 0"10В
**Повторно"кратковременный режим с частым пуском
a регулировочная ручка
для ручного управле"
ния смесителем
b вал смесителя
c предохранительное
кольцо
d шкала смесителя
e насечка
f отверстия для монта"
жа штырей
g переключатель режи"
мов работы
A смеситель
B резьбовые монтажные
штыри
C соединительная муфта
D сервопривод
E винт
F регулировочная ручка
для ручного управле"
ния сервоприводом
G указатель направле"
ния поворота
H вал сервопривода

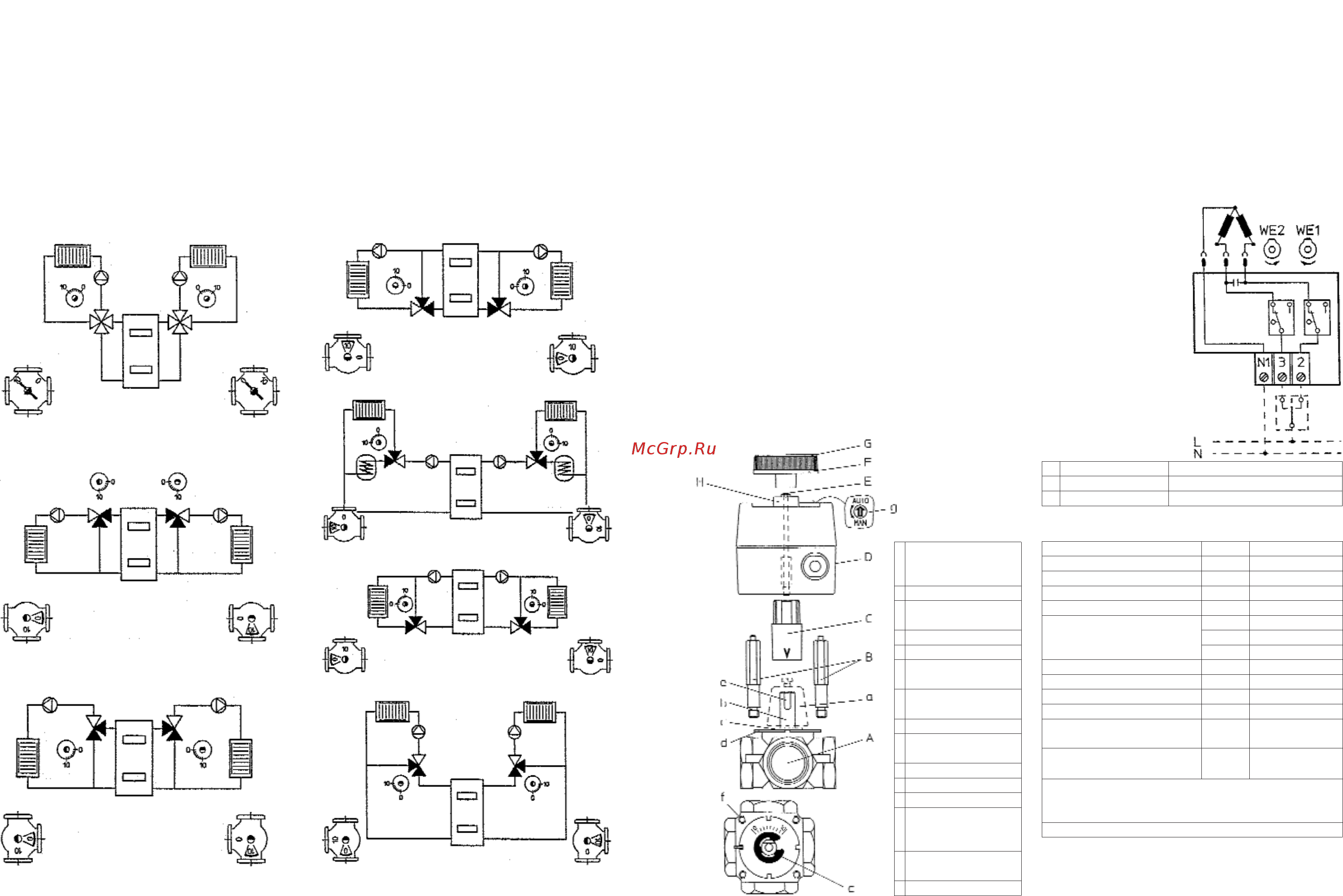

Типовые гидравлические схемы
Схема 1
Схема 2
Схема 3
Схема 4
Схема 5
Схема 6
Схема 7
