2.2

Соединение

•

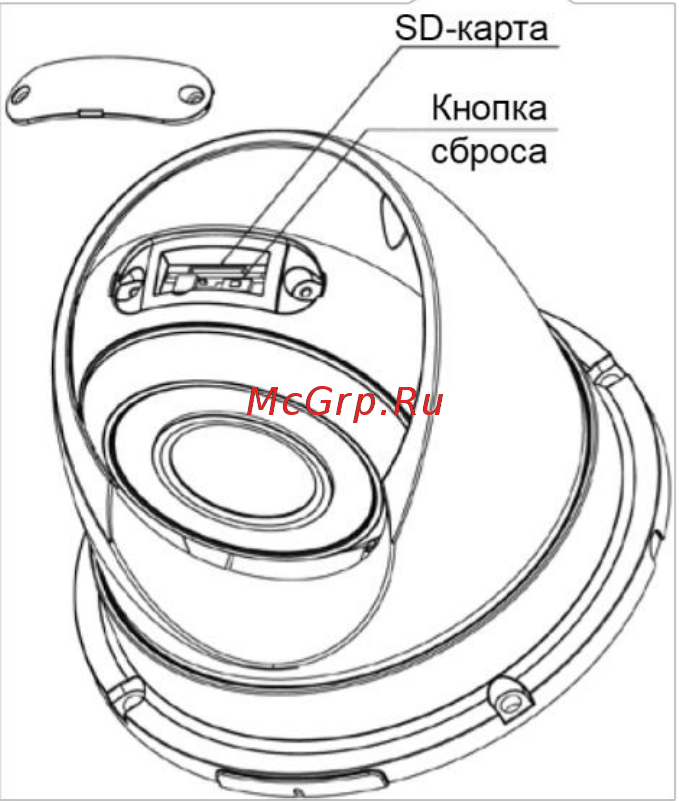

Разъем карты micro-SD снизу

Снимите защитную крышку на нижней части камеры и установите карту памяти SD.

•

Подключение к RS-485

Вставить стандартный кабель RJ-45 в сетевой разъем камеры. Как правило,

перекрестный кабель используется для подключения напрямую к ПК, а прямой кабель ис-

пользуется для подключения к концентратору. Для подключения питания камеры также

можно использовать маршрутизатор с функцией PoE (питание по сети Ethernet).

•

Подключение вх/вых тревог

Тревожный вход (Alarm In): Для подачи сетевой камере сигнала реагирования на события можно

использовать

внешние устройства. К разъемам AI (выход тревог) и G (заземление) можно подключить меха-

нические или электрические выключатели.

Земля (G): Подключить заземление со стороны входа и/или выхода тревог к разъему G (за-

земление).

Выход тревог (AO): Сетевая камера может включать такие внешние устройства, как зумме-

ры или освещение. Подключите устройство к разъемам АО (выход тревог) и G (заземление).

•

Подключение питания

Подключить питание 12В постоянного тока 450 мА к сетевой камере. Подключить положи-

тельный

(+) полюс к клемме «+», а отрицательный (–) полюс к клемме «-» для подключения питания

постоянного тока.

–

При подключении кабеля питания следует соблюдать полярность.

–

Для подачи питания к камере можно также использовать маршрутизатор с функ-

цией PoE (питание по сети Ethernet).

–

Характеристики питающей сети см. в Приложении «Технические характеристики».

–

Если подвести к камере и PoE и 12 в постоянного тока, камера будет использо-

вать питание PoE.

•

Подключение аудио

Подключить динамик к аудио выходу и внешний микрофон к аудио входу.
