Просверлите отверстия в потолке или в стене.

Используйте лекало, входящее в комплект, чтобы разметить место на потолке или на стене, на которое

Вы хотели бы установить прибор.

При прокладке кабелей в потолке или в стене используйте лекало и просверлите три отверстия для

шурупов, при помощи которых будет закреплен корпус камеры, и одно отверстие для кабелей.

Корпусная камера может быть установлена как на стене, так и на потолке. Пользователи могут

выбирать различные способы установки камер в зависимости от их конкретных требований. В

следующем разделе показано, как установить камеру на потолок (установка камеры на стену

осуществляется аналогичным образом):

Этап 1:

Прикрепите монтажный кронштейн камеры к потолку.

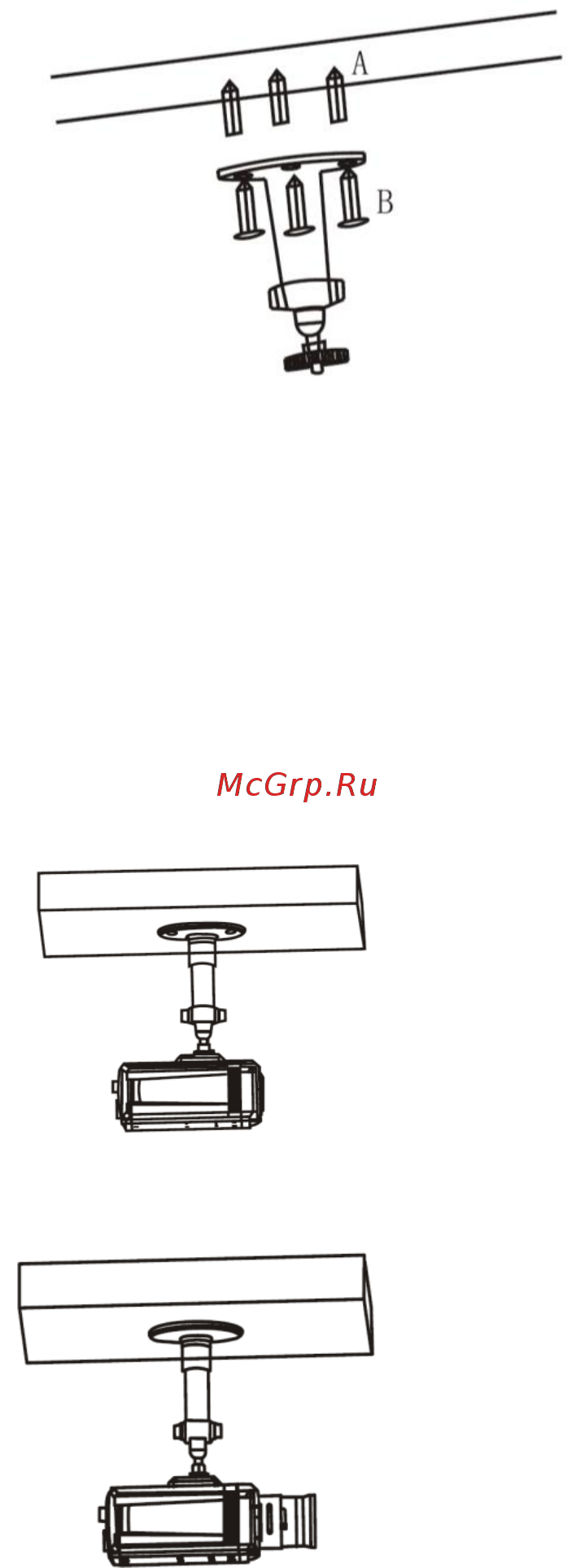

Рис. 1: Установка монтажного кронштейна.

ПРИМЕЧАНИЕ: В случае установки камеры на стену распорный болт (монтажный зажим распорного

болта должен располагаться по центру кронштейна) необходимо закрепить до фиксации кронштейна,

как это показано на рисунке 1. Если поверхность стены деревянная, этап, изображенный на рисунке 2,

можно пропустить. Для непосредственного крепления кронштейна Вы можете использовать

самонарезающий шуруп. Пожалуйста, учтите, что стена, на которой установлена камера, должна

выдерживать, по крайней мере, тройной общий вес кронштейна и камеры.

Этап 2:

Прикрутите монтажный зажим к монтажному кронштейну, отрегулируйте

камеру таким образом, чтобы ее объектив смотрел в нужном Вам

направлении, а затем затяните стопорную гайку на кронштейне для

фиксации камеры на потолке.

Рис. 2: Крепление камеры

Этап 3:

Настройка объектива камеры: Подсоедините интерфейс ВИДЕОВЫХОДА

камеры к монитору отладки и настраивайте фокус объектива до тех пор, пока

на мониторе не появится абсолютно четкое изображение, а затем

зафиксируйте объектив. При необходимости ослабьте головку на монтажном

кронштейне и направьте объектив камеры так, чтобы он смотрел на

желаемую зону наблюдения. Затем снова затяните головку на кронштейне.

Рис. 3: Установка и настройка
