Инструкция по эксплуатации

6. Подключите провода питания.

7. Соберите видеокамеру, направьте видеомодуль в предполагаемое место обзора,

затяните винт фиксации.

8. Включите источник питания. Используйте стандартный источник питания 12В

постоянного тока.

9. Направьте видеомодуль на желаемую зону наблюдения. Видеомодуль данной

камеры позволяет точно настроить желаемую зону наблюдения за счет

возможности вращения по трем осям.

10. Выберите требуемую зону обзора видеокамеры, как показано на рис.3.4.1.2.

0~360°

0~75°

0~360°

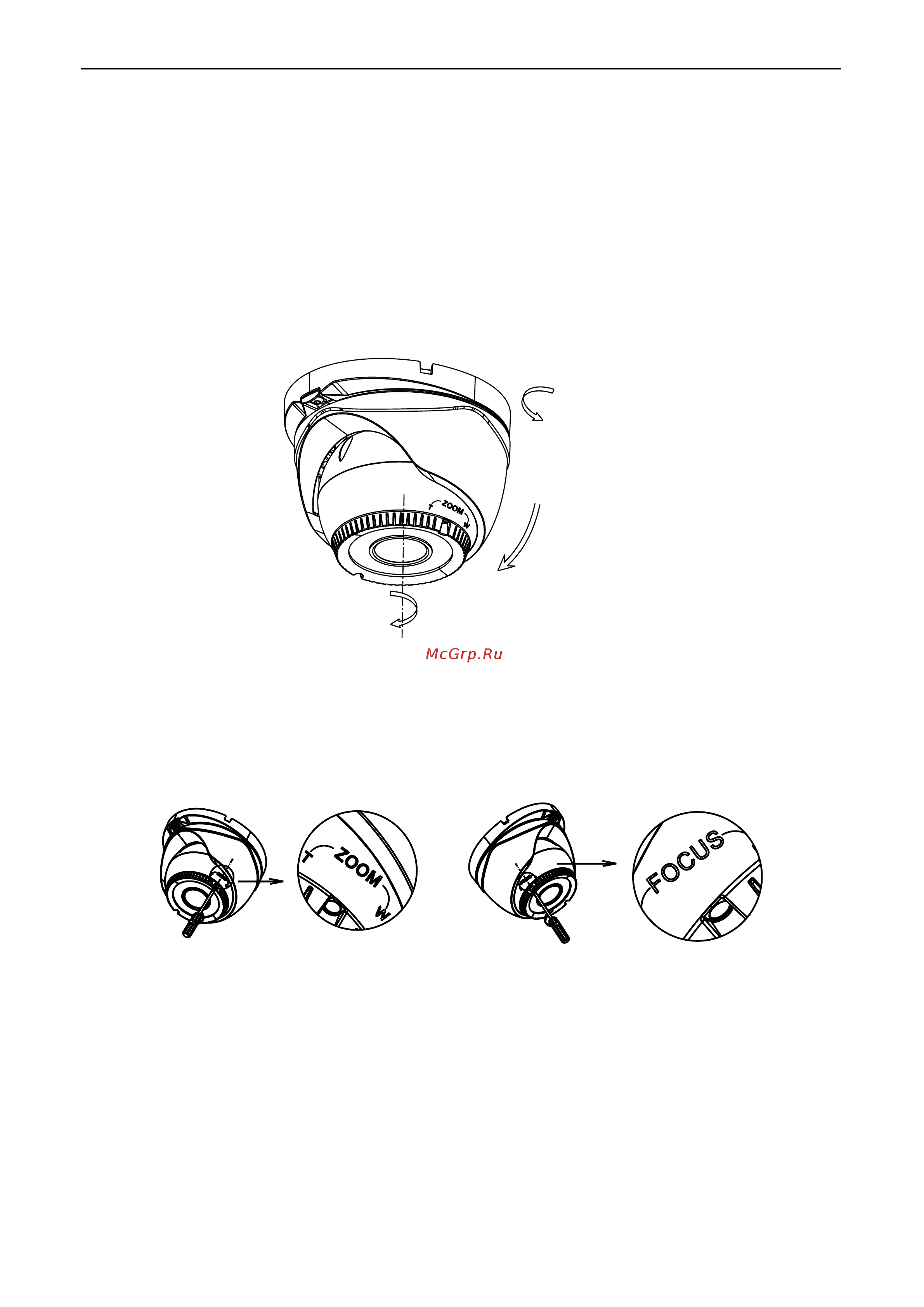

Рис. 3.4.1.2. Крепление видеокамеры LTV CTL-910 48

11. Используя регулировочные винты Zoom и Focus, настройте требуемое фокусное

расстояние и сфокусируйте объектив видеокамеры.

Рис. 3.4.1.3. Фокусировка объектива видеокамеры LTV CTL-910 48

12. Затяните винт фиксации, чтобы зафиксировать нужное положение видеомодуля,

как показано на рис.3.4.1.4.
