Инструкция по установке LTV-ICDM3-T6230LH-V3-9

4. Видео выход (Video out)

Аналоговый видео выход, разъем BNC, 1Vpp @ 75 Ом. Используйте для

позиционирования и настройки объектива видеокамеры.

5. Слот для установки Micro SDHC/SDXC карты

6. Разъемы для подключения тревожных и аудио входов/выходов.

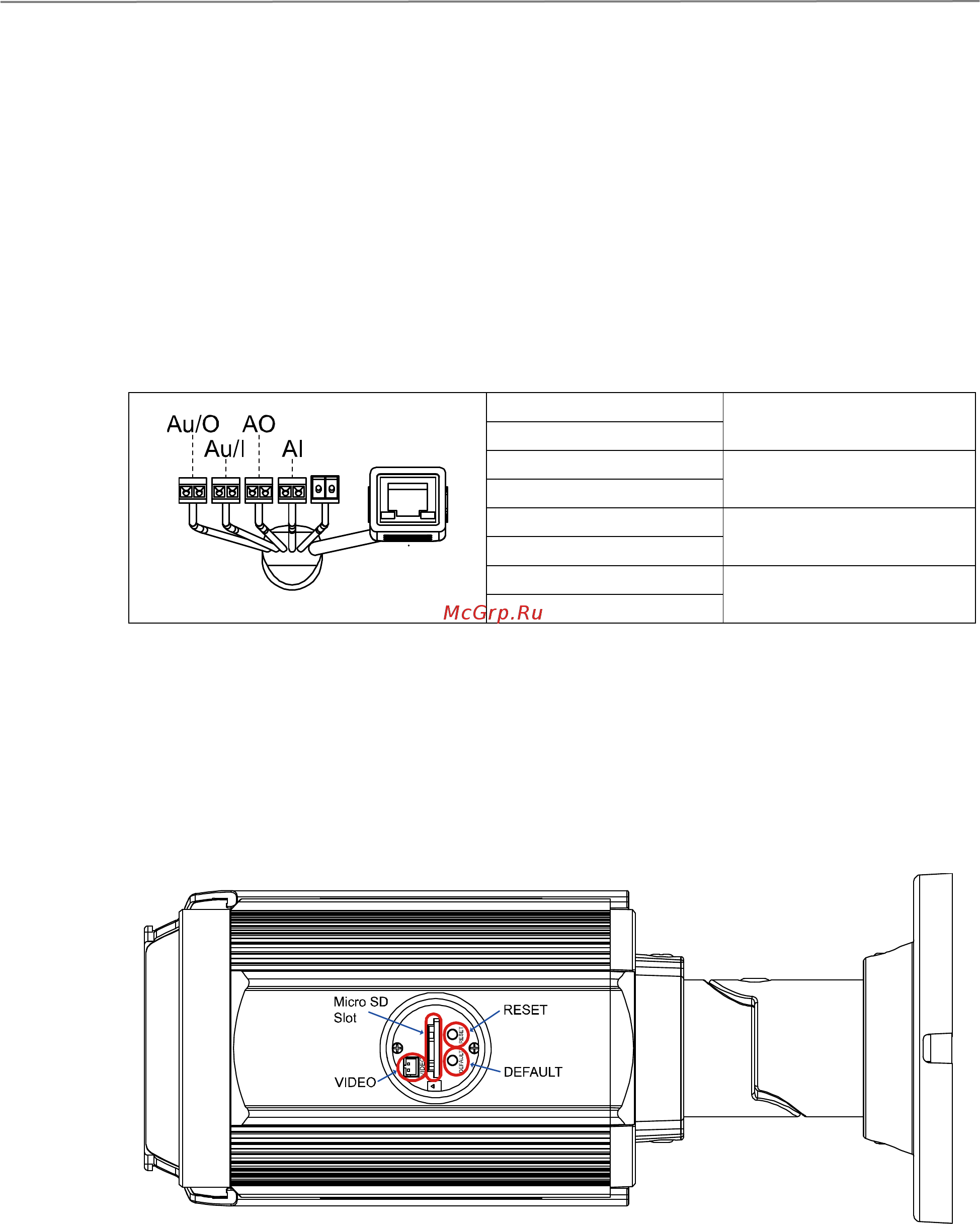

Ниже приведена таблица цветовой индикации проводов разъемов для

подключения тревожных и аудио входов/выходов:

Фиолетовый (сигнал)

Au/I: Аудиовход

Зеленый (GND)

Желтый (сигнал)

Au/O: Аудиовыход

Оранжевый (GND)

Синий (сигнал)

AO: Тревожный выход

Коричневый (COM)

Красный (сигнал)

AI: Тревожный вход

Черный (GND)

7. Доступ к кнопкам управления, видеовыходу BNC и слоту карты памяти

Micro SD.

Получить доступ к кнопкам Reset, Default, разъему подключения кабеля

видеовыхода BNC, а так же слоту карты памяти Micro SD можно получить,

открутив с нижней стороны камеры металлическую заглушку.

Рис.3.2. Доступ к кнопкам управления и слоту MicroSD видеокамеры

LTV-ICDM3-T6230LH-V3-9
