Инструкция по установке LTV-ICDM3-T8230LH-V3-9

2. Клавиша Reset

Данная клавиша предназначена для перезагрузки видеокамеры.

3. Сетевой разъем RJ45 (Network connector)

Видеокамера LTV-ICDM3-T8230LH-V3-9 подключается к сети посредством

стандартного сетевого кабеля с разъемом RJ45. При подключении

видеокамера автоматически определяет скорость в сегменте локальной

сети: 10BASE-T/100BASE-TX Ethernet. Видеокамера LTV-ICDM3-T8230LH-

V3-9 поддерживает технологию PoE (Power over Ethernet), т.е. питание

осуществляется по тому же сетевому кабелю. Кроме того, видеокамера

проверяет уровень мощности PoE, чтобы он соответствовал требуемому

стандарту IEEE 802.3af.

4. Видео выход (Video out)

Аналоговый видео выход, разъем RCA, 1Vpp @ 75 Ом. Используйте для

позиционирования и настройки объектива видеокамеры.

5. Слот для установки Micro SDHC/SDXC карты

6. Разъемы для подключения тревожных и аудио входов/выходов.

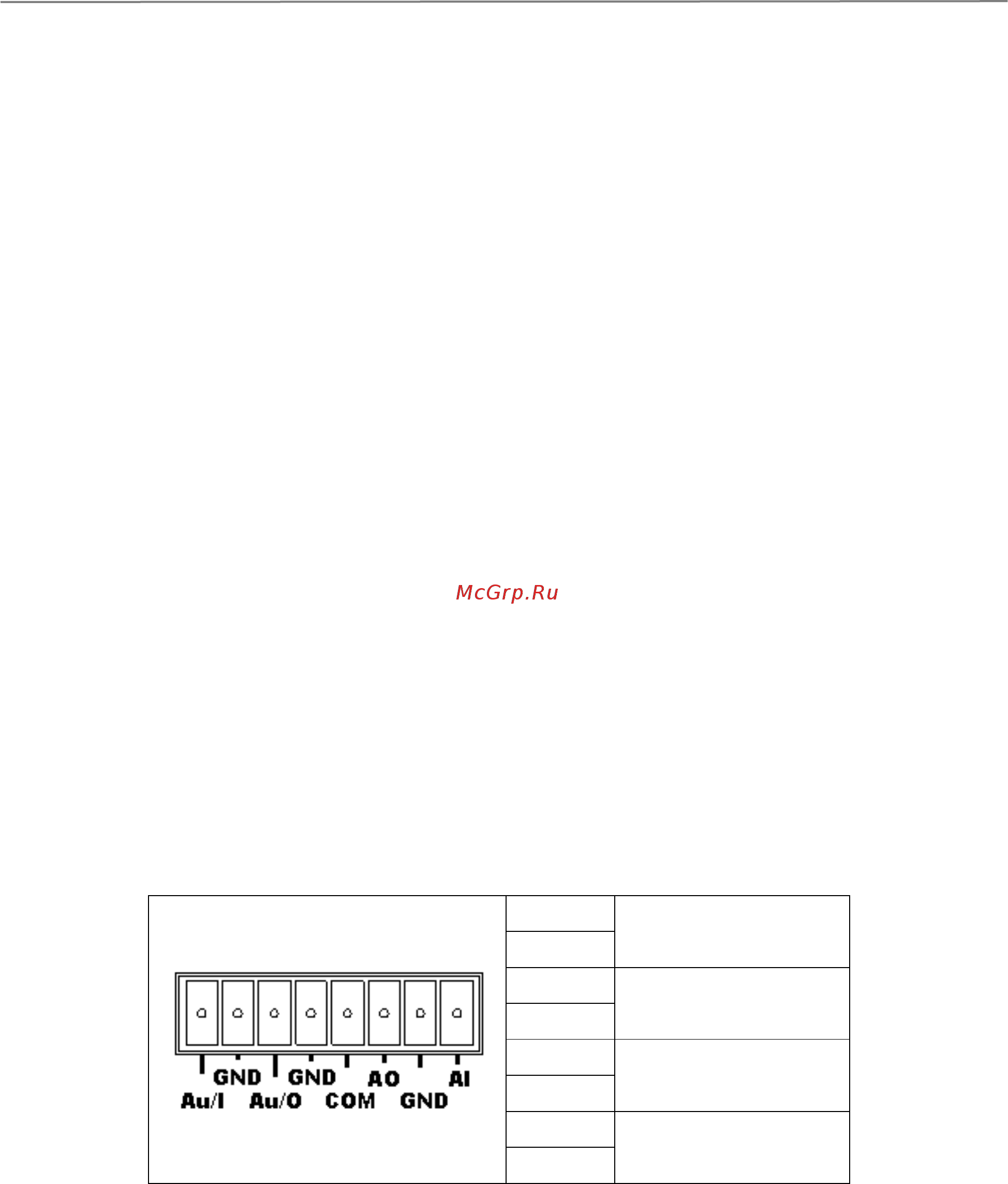

Ниже приведена таблица цветовой индикации проводов разъемов для

подключения тревожных и аудио входов/выходов:

Au./I

Аудиовход

GND

Au/O

Аудиовыход

GND

Тревожный выход

COM

Тревожный вход

GND

7. Доступ к кнопкам управления, видеовыходу BNC и слоту карты памяти

Micro SD.

Получить доступ к кнопкам Reset, Default, разъему подключения кабеля

видеовыхода BNC, аудио входу/выходу, тревожным входу/выходу, а так

же слоту Micro SD-карты памяти можно получить, сняв верхний купол

камеры.
