Инструкция по эксплуатации LTV-ICD*-823-F

4. Отпустите клавишу Reset.

5. Дождитесь окончательной загрузки устройства. Цвет светодиода

состояния изменится на зеленый (около 1 минуты).

6. После сброса на заводские настройки видеокамера перейдет в

режим получения IP-адреса от DHCP-сервера. Воспользуйтесь

утилитой Admin Tool для поиска и настройки IP-адреса видеокамеры.

5. Видео выход (Video out)

Аналоговый видео выход. Используйте кабель для подключения

сервисного монитора (поставляется в комплекте), разъем BNC, 1 Vpp @

75 Ом.

6. Кольцо фиксации положения объектива (Lock nut)

Для того чтобы изменить положение объектива, поверните кольцо

фиксации по часовой стрелке. После завершения настройки зафиксируйте

положение объектива, повернув кольцо против часовой стрелки.

7. Кольцо фокусировки объектива (Focus)

Кольцо для настройки фокуса объектива.

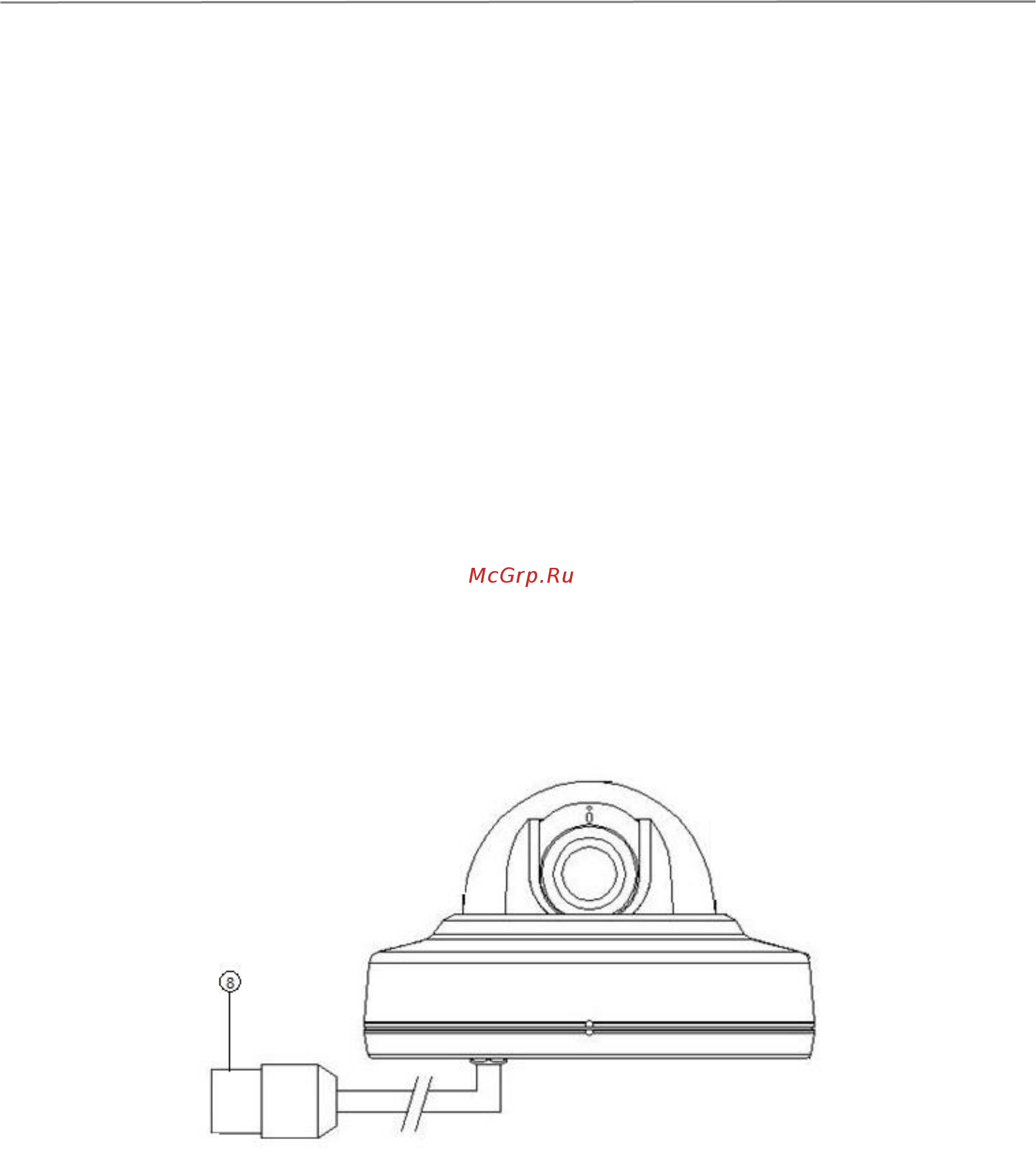

Рис.2.2. Разъемы видеокамеры LTV-ICD*-823-F

8. Сетевой разъем RJ45 (Network connector)

Видеокамера LTV-ICD*-823-F подключается к сети посредством

стандартного сетевого кабеля с разъемом RJ45. При подключении

видеокамера автоматически определяет скорость в сегменте локальной

сети: 10BASE-T/100BASE-TX Ethernet. Видеокамера LTV-ICD*-823-F

поддерживает технологию PoE (Power over Ethernet), т.е. питание

осуществляется по тому же сетевому кабелю. Кроме того, видеокамера

проверяет уровень мощности PoE, чтобы он соответствовал требуемому

стандарту IEEE 802.3af.
