Инструкция по установке LTV-ICD*-623LH-V3-9
8
Тревожный выход (Alarm out)
Релейный выход для подключения исполнительного устройства 2А, 60В
(DC) / 120В (AC).

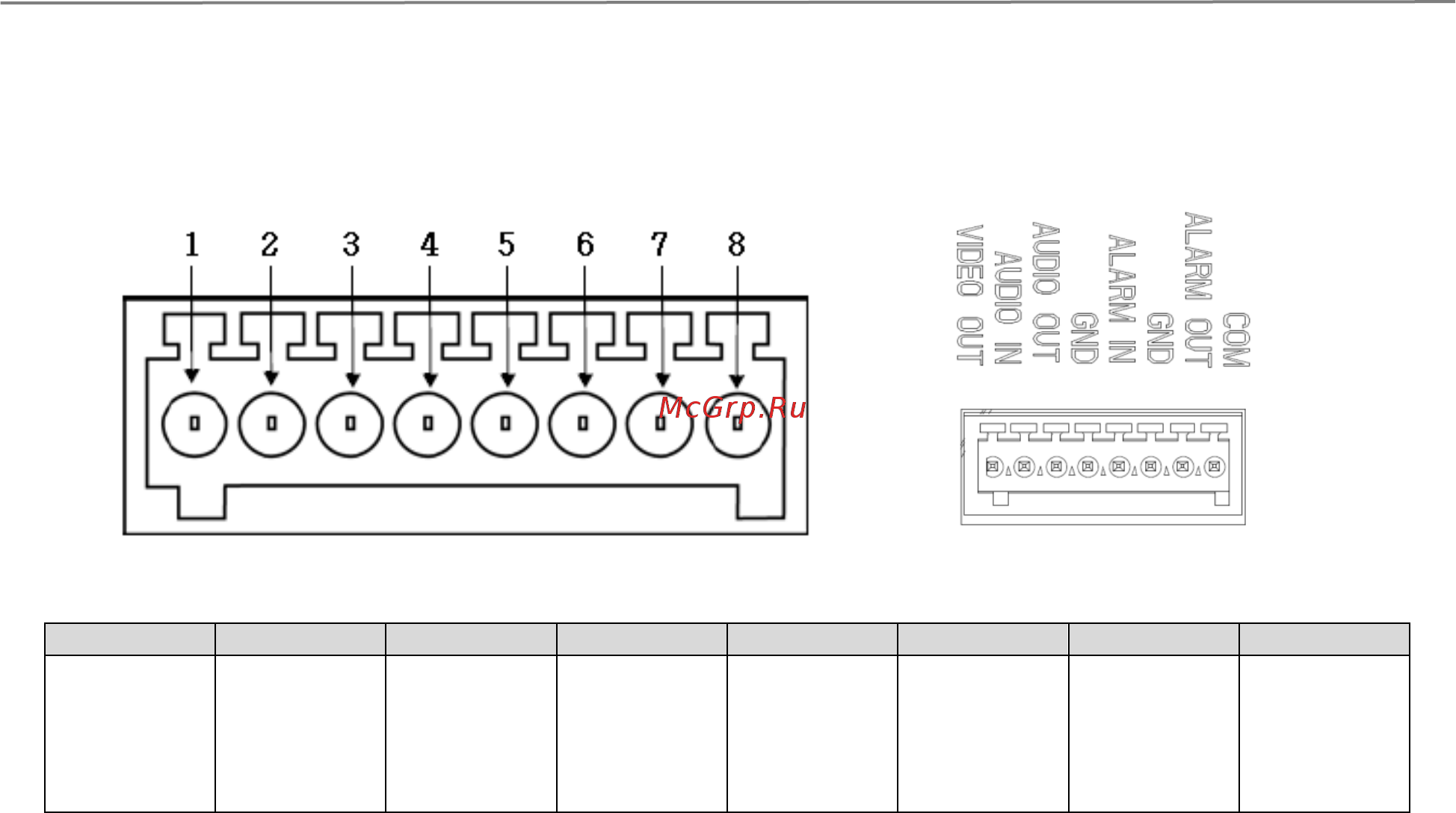

Рис.3.2. Схема клеммной колодки видеокамеры LTV-ICDM*-623LH-V3-9
1
2
3
4
5
6
7
8
Видео
выход
(Video Out)
Аудио
вход
(Audio In)
Аудио
выход
(Audio Out)
Земля
(Ground)
Тревожный
вход
(Alarm In)
Тревожный
вход,
Земля
(Ground)
Тревожный
выход
(Alarm Out)
Тревожный
выход
общий
(Alarm Out
Common)
4. Разъем для карты Micro SD (Micro SD Card)
Разъем для подключения карты памяти формата Micro SD.
5. Клавиша Reset (Factory default)
Данная клавиша предназначена для сброса видеокамеры на заводские
настройки:
1. Выключите питание видеокамеры.
2. Нажмите клавишу Reset и, удерживая ее, подайте питание на
видеокамеру.
3. Продолжайте удерживать клавишу Reset нажатой до тех пор, пока
светодиод состояния не сменится на красный цвет (около 10 секунд).
4. Отпустите клавишу Reset.
5. Дождитесь окончательной загрузки устройства. Цвет светодиода
состояния изменится на зеленый (около 1 минуты).
6. После сброса на заводские настройки видеокамера перейдет в
режим получения IP адреса от DHCP сервера. Воспользуйтесь
утилитой Admin Tool для поиска и настройки IP-адреса видеокамеры.
6. Индикатор состояния (LED indicator)
Индикация светодиодов видеокамеры позволят получить информацию о
статусе ее работы.
Видео выход (Video out)
Аналоговый видео выход, разъем BNC, 1Vpp @ 75 Ом. Используйте для
позиционирования и настройки объектива видеокамеры.
