Инструкция по эксплуатации. TVI видеокамеры LTV с фиксированным объективом и разрешением 1080p

3.4. Установка

Перед установкой, убедитесь, что упаковка видеокамеры не имеет

повреждений, и комплектация не нарушена.

ВНИМАНИЕ: Убедитесь, что стена достаточно прочная, чтобы выдержать

тройной вес видеокамеры с кронштейном. Если стена недостаточно

прочная, камера может упасть и прийти в негодность.

3.4.1. Монтаж

1. Отсоедините монтажное основание от модуля видеокамеры, ослабив

винт фиксации.

2. Используя шаблон, разметьте крепежные отверстия на потолке / стене

для крепления монтажного основания. Проделайте отверстия для

вывода кабелей питания и передачи видеосигнала.

3. Проложите кабели под потолком или по поверхности. Если

необходимо, чтобы кабели были заведены в потолок / стену,

просверлите отверстие и проведите кабель через них.

4. Установите монтажное основание на поверхность и надежно

зафиксируйте саморезами, как показано на рис.4.4.1.1.

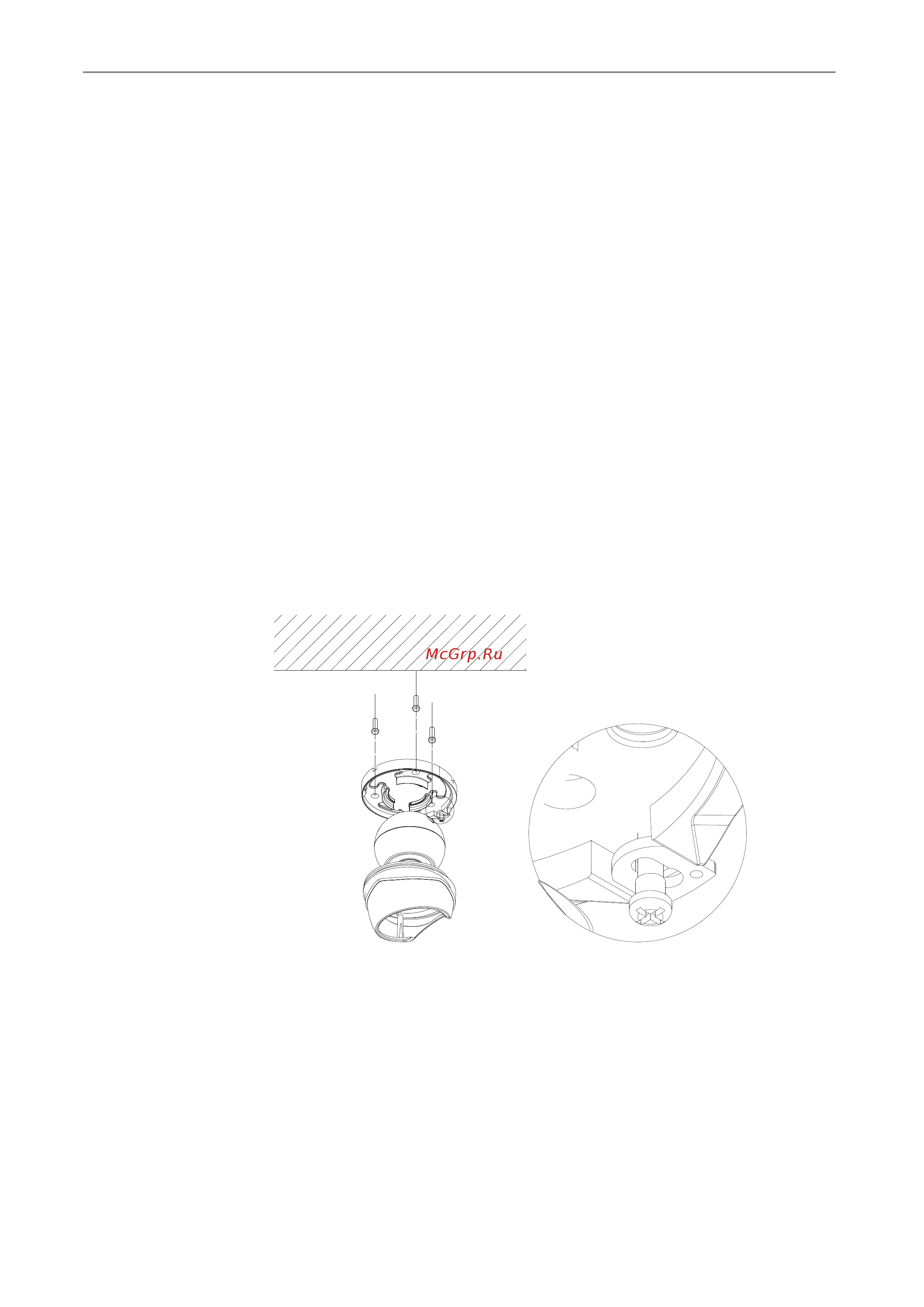

Рис. 3.4.1.1. Монтаж видеокамеры LTV-TCDM2-9000L-F

5. Подключите BNC разъем устройства к соответствующему BNC разъему

на кабеле.

6. Подключите провода питания.

7. Соберите видеокамеру, направьте видеомодуль в предполагаемое место

обзора, затяните винт фиксации.

8. Включите источник питания. Используйте стандартный источник питания

12В постоянного тока.
