37
RUS
* в зависимости от модели и оборудования
W

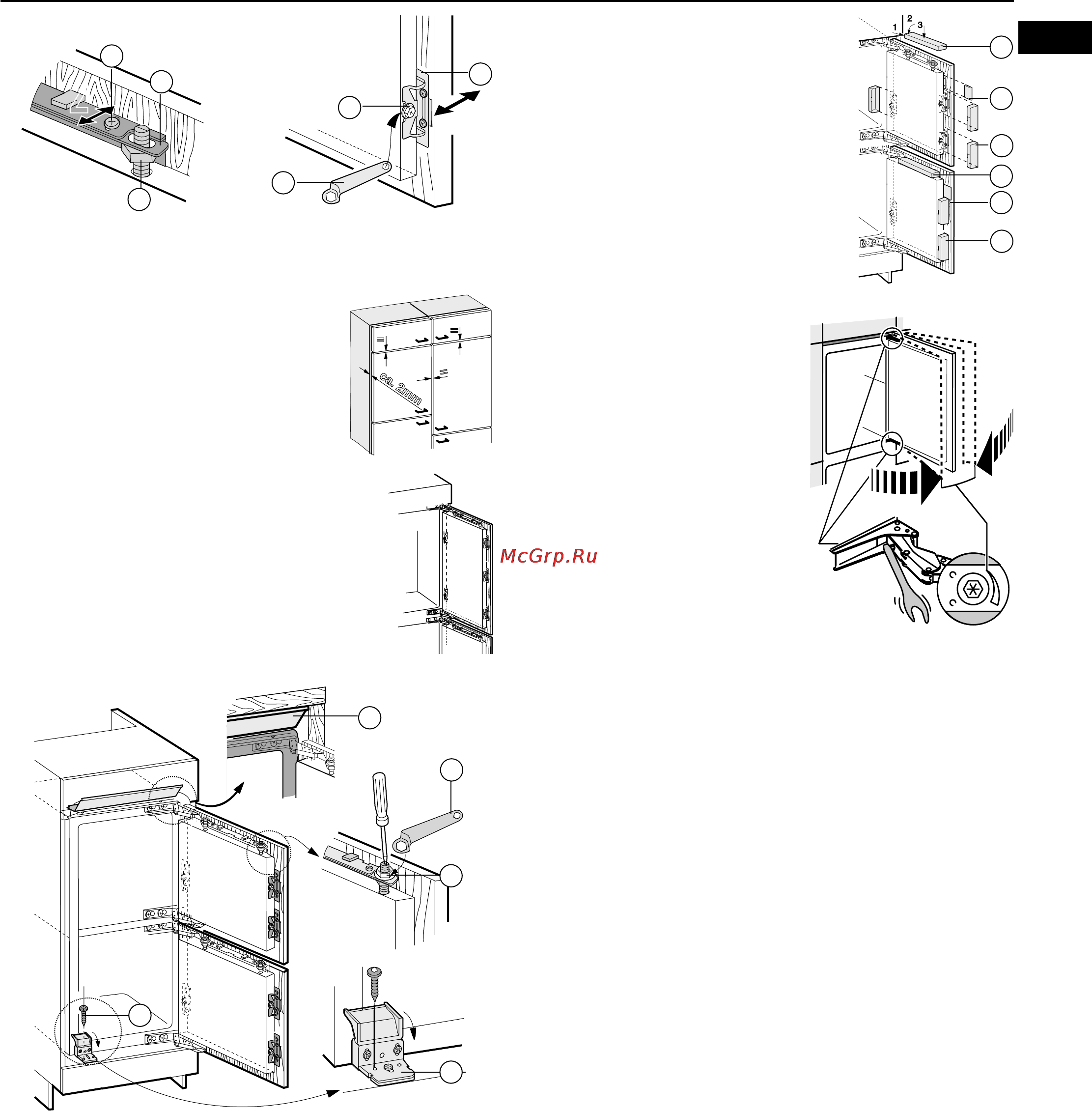

Смонтируйте все закрывающие элементы:
- Установите и защелкните верхний
закрывающий элемент
dt
.
- Наденьте боковые закрывающие элементы
du
, надвиньте до упора, затем надавите до
ясно слышимого щелчка.
- Закрывающий элемент
el
надвиньте
сбоку, отверткой, как изображено на рис.
M, отожмите закрывающий элемент вперед
так, чтобы он надежно защелкнулся.
W
Теперь можно отрегулировать
мягкость закрывания дверей. При
необходимости можно провести
регулировку прилагаемым
торцевым ключом 5:
- поворот по часовой стрелке =
усилие пружины возрастает,
- поворот против часовой стрелки =
усилие пружины уменьшается
(состояние поставки).
W
Остальные закрывающие
элементы наденьте на шарниры
_______________________________________________
Изготовитель постоянно работает над дальнейшим развитием всех
типов и моделей. Поэтому мы рассчитываем на понимание в том, что
мы оставляем за собой право изменять форму, оснащение и вносить
технические изменения.
20
37
32
29
27
40
39
38
38
39
40
W
Выставьте мебельную дверь по глубине Z:
- вверху: ослабьте винты
dr
,
- внизу: ослабьте винты с шестигранной
головкой
dq
при помощи кольцевого
гаечного ключа
ds
и сдвиньте дверь.
- Установите между мебельной дверью
и корпусом мебели зазор около 2 мм.
Не упирайтесь при этом в утолщения и
уплотнения - это важно для нормального
функционирования!
W
Если мебельные двери имеют большие
размеры, установите 3-ю пару
dp
крепежных
уголков.
Для этого используйте предварительно
просверленные отверстия в двери устройства в
районе ручки.
W
Проверьте посадку двери, при необходимости подрегулируйте.
Затяните все винты.
- Контргайки
dn
затяните кольцевым гаечным ключом
ds
, при
этом регулировочные болты
do
удерживайте от проворачивания
отверткой.
W
Если требуется, выставьте выравнивающий козырек
cl
смещая
его параллельно основанию мебели. Нельзя допускать, чтобы он
выступал.
W
Закрепите устройство внизу через пластмассовый уголок
cs
вторым винтом
cu
в круглом отверстии.
Z
Z
31
34
36
33
37
35
=
=
=
ca. 2mm
