Страница 3

2. Убедиться, что источник питания соответствует техническим

характеристикам, указанным на паспортной табличке на правой

стороне машины.

3. Использовать эффективную систему заземления в

соответствии с местным законодательством для защиты

операторов и предотвращения повреждений машины.

4. Не допускается использование переходников, нескольких

розеток или удлинителей.

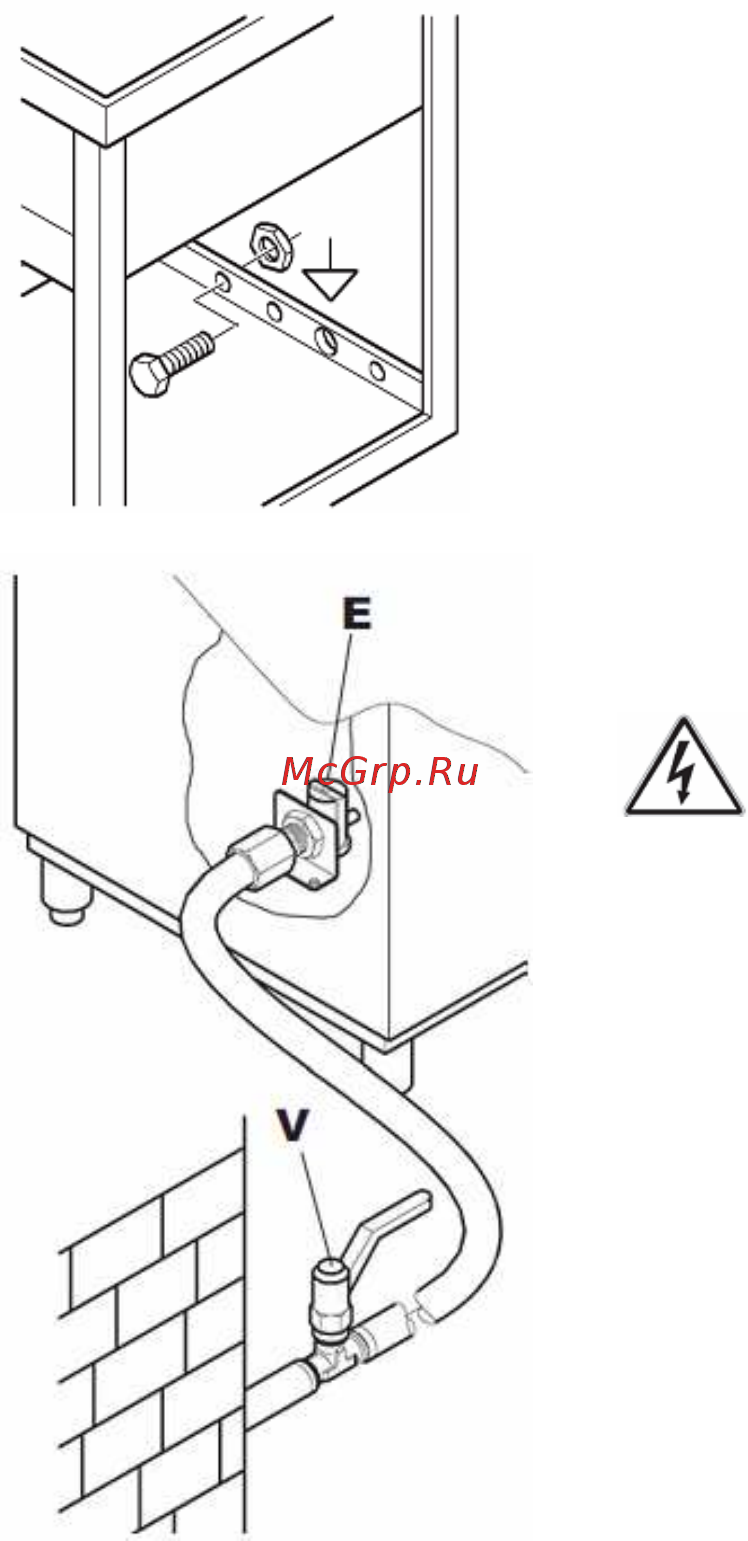

5. Оборудование должно работать в составе эквипотенциальной

системы и подключено с использованием винта, обозначенного

символом . Сечение эквипотенциального провода должно быть 10

мм

При необходимости замены кабеля питания

(поставляемого вместе с оборудованием) необходимо

использовать другой кабель типа H07RN-F с аналогичными

размерами.

Для получения дополнительной информации см. схему

электрических соединений.

2.3 Подключение к сети водоснабжения

Обеспечить подключение в соответствии с представленной

схемой.

Перед подключением оборудования убедиться в наличии

запорного крана между водопроводом и оборудованием, чтобы

при необходимости иметь возможность отключения подачи воды,

например, для проведения ремонтных работ.

При помощи шланга подключить соленоидный клапан (E) к

запорному крану (V) и убедиться, что расход воды составляет не

менее 20 л/мин.

Убедиться, что температура и давление воды соответствуют

техническим характеристикам, указанным на паспортной

табличке.

В том случае, если жесткость воды превышает рекомендованные

значения, перед соленоидным клапаном следует установить

систему умягчения.

При наличии в воде большого количества минералов с высокой

электропроводностью, рекомендуется установить систему

деминерализации, настроенную на показатель жесткости в

соответствии с таблицей ниже.
