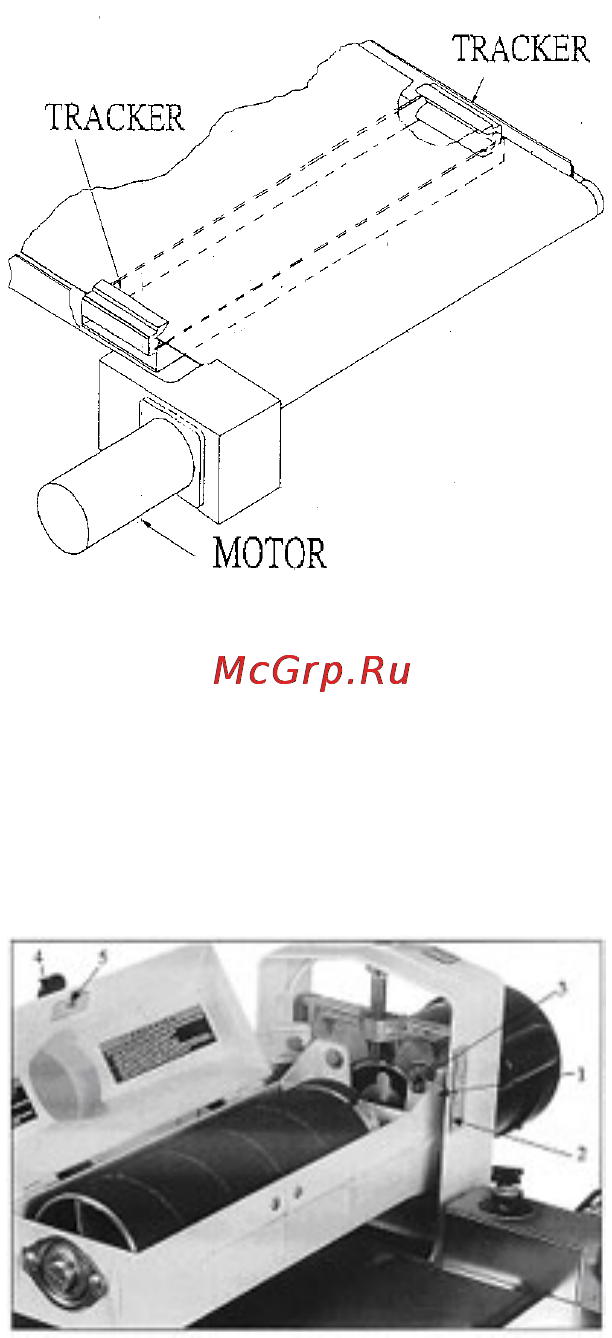

Рис. 2.

Смонтируйте унифицированный механизм

подачи на цоколе станка.

Соедините провод двигателя с коробкой

управления.

Для открытия крышки барабана отожмите

ручку (4, рис. 3) внутрь и поднимите ее.

Рис. 3.

Установить шлифовальное устройство па-

раллельно подающей ленте (см. главу 7.4.).

Поставить абразивную ленту (см. главу

7.1.).

Опускать шлифовальное устройство до тех

пор, пока барабан не коснется подающей лен-

ты и установить указатель (1, рис. 3) на шка-

ле высоты (2, рис. 3) на 0-положение.

5.3. Электрические соединения

Подключение к сети станка, а также ис-

пользуемые

удлинители должны соответство-

вать инструкции. Напряжение в сети и частота

должны совпадать с данными на фирменных

табличках станка.

Заводская защита предохранителем должна

составлять при этом 16 А.

Используйте только соединительный про-

вод с обозначением Н07RN-F.

Подключение и ремонт электрооборудова-

ния должен проводиться специалистом элек-

триком с допуском.

При перегрузке двигателя он автоматиче

ски отключается.

После охлаждения в течение примерно 2

минут можно снова нажать на выключатель

тепловой защиты на клеммном разъёме двига-

теля.

ВНИМАНИЕ:

Если Вы нажмете на кнопку защиты от пе-

регрузки, произойдет самопроизвольное

включение станка!

5.4. Подключение вытяжной установки

Станок должен перед включением быть

подсоединен к вытяжке таким образом, чтобы

при

включении шлифовального механизма

вытяжка автоматически включалась одновре-

менно со станком.

Минимальная скорость струи воздуха долж-

на составлять 20 м/сек. Вытяжные шланги

должны соответствовать параметру „трудно

возгораемый“ и должны быть соединены с

системой заземления вытяжного устройства.

5.5. Включение станка

Включение станка происходит с помощью

зеленой кнопки на коробке управления. Крас-

ная кнопка

на коробке управления служит для

отключения станка.

Поворотный выключатель (3, рис. 1) при-

водит в движение подающую ленту и регули-

рует скорость подачи от 0 до 100 % (0 – 3

м/мин).

С помощью рычага, регулирующего высоту,

установите шлифовальный барабан на желае-

мый размер шлифования.

6. ЭКСПЛУАТАЦИЯ СТАНКА

Правильная позиция при работе со стан-

ком:

Чтобы подать заготовку

в станок, встаньте

сбоку от входного отверстия.

Обращение с заготовкой:

Подвод заготовки осуществляется автома-

тически навстречу вращению барабана.

Заготовки подавать толстым концом впе-

ред, необрабатываемой стороной вниз.

Не работайте с сильно закрученными или

гнутыми заготовками или с заготовками, силь-

но отличающимися на своем протяжении по

толщине. Заготовки короче 60 мм не обраба

тываются.

Одновременно можно шлифовать не более

2 заготовок. Подводить к двум концам бара-

бана.

Длинные заготовки крепятся роликовыми

стойками.

Основной порядок работы:

1. Установить размер шлифовки

2. Включить шлифовальный барабан

3. Включить подачу и выбрать скорость по-

дачи

4. Включить вытяжную установку

5. Подвести заготовку

ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ:

Держитесь всегда на достаточном расстоя-

нии

от шлифовального барабана.

Никогда не хватайтесь пальцами за низ

шлифовального барабана.
