ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

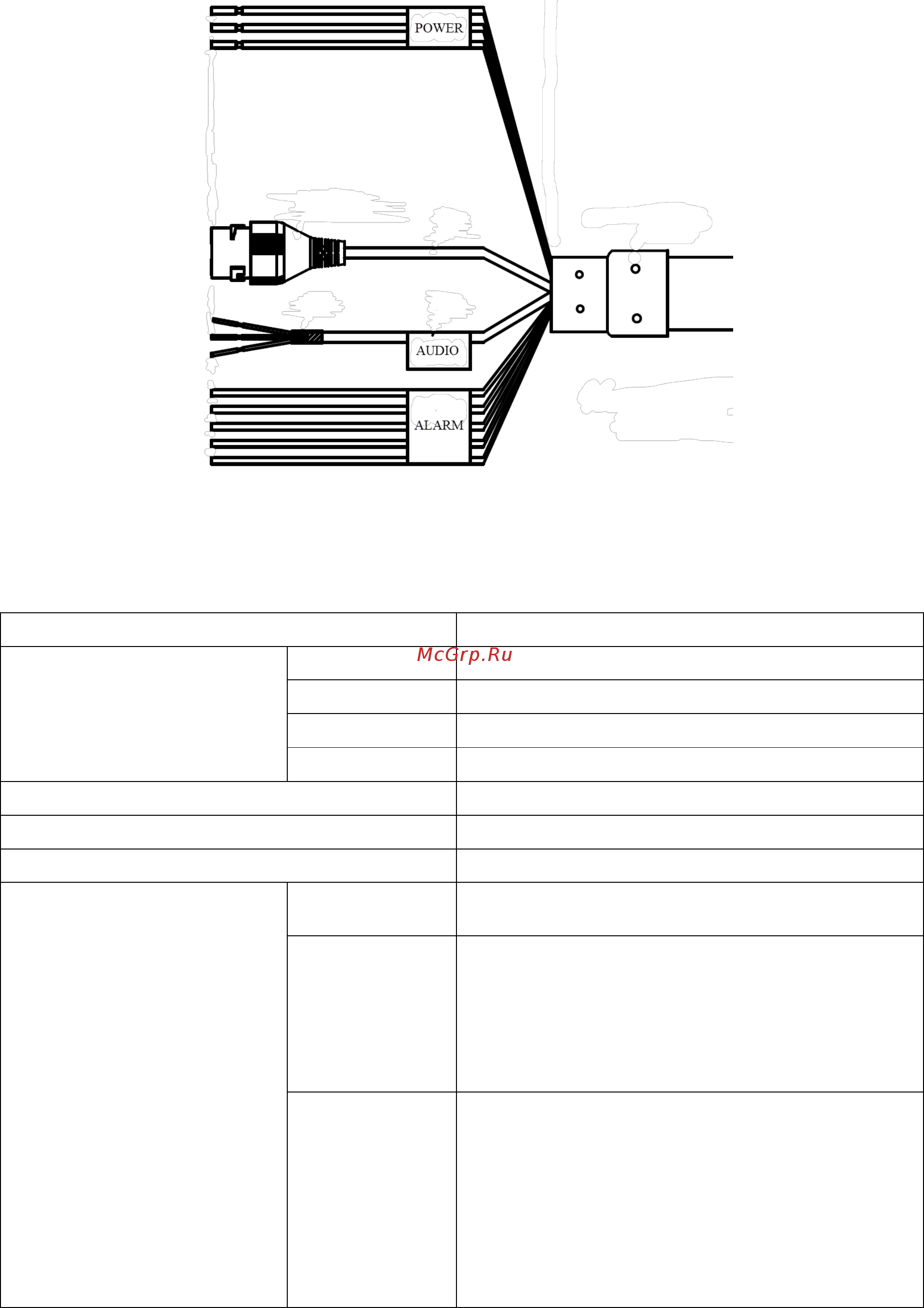

Все основные разъемы видеокамеры отображены на рисунке 1.

Рис.1

Таблица 1

Наименование

Назначение

AUDIO

AUDIO GND

Минус аудиовыхода

AUDIO OUT

Аудиовыход

AUDIO GND

Минус аудиовхода

AUDIO IN

Аудиовход

AC24V

Подключение источника питания AC 24V

EARTH

Заземление

LAN

RJ 45 сетевой порт.

ALARM

ALARM_COM

Общий контакт.

Заземление тревожных входов.

ALARM_OUT

Контакт тревожного выхода

Система активирует тревожный выход в

момент наступления тревожного события

По умолчанию состояние – нормально

открытое.

ALARM_IN1

ALARM_IN2

Контакт тревожного входа 1 и 2

Тревожный вход предназначен для получения

сигнала от тревожного датчика. Управление

реле осуществляется через меню камеры.

Реле могут работать в двух режимах:

нормально- открытом и нормально-закрытом.
