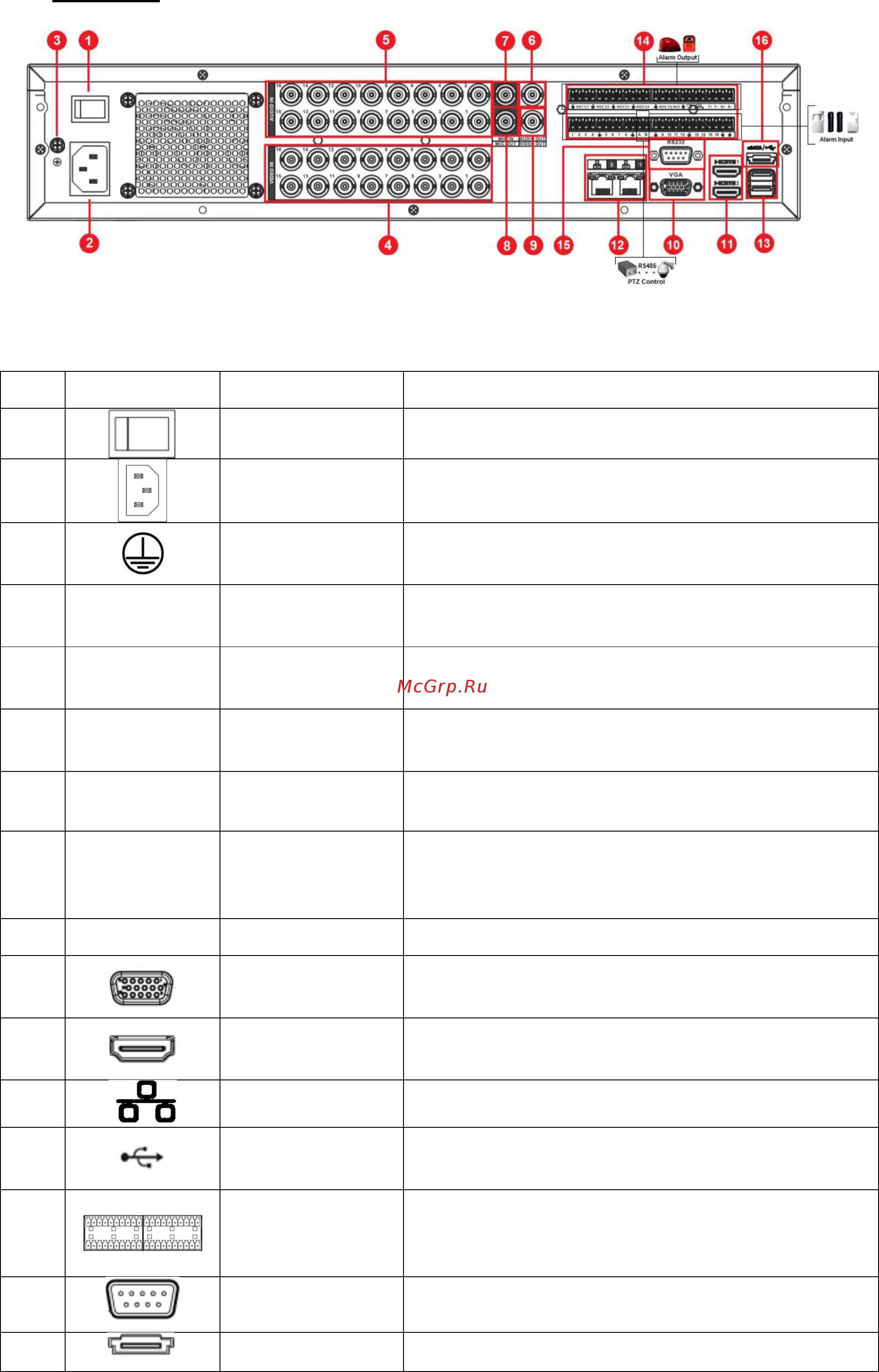

Описание разъемов задней панели регистратора приведено на рисунке 2 и в таблице 2.
Внимание: компоновка и наличие дополнительных разъемов может быть изменена в
зависимости от модификации устройства.
Рис. 2.
Таблица 2
№
Символ
Наименование
Описание
1
Кнопка питания
Включение/выключение питания устройства
2
Электропитание
Разъем для подключения БП
3
Заземление
Зажим для подключения заземляющего
контакта
4
VIDEO IN
Видео вход
Подключение камер видеонаблюдения (разъем
BNC)
5
AUDIO IN
Аудио вход
Разъем для подключения источника аудио
сигнала (BNC)
6
AUDIO OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала (BNC)
7
Mic IN
Аудио вход
Разъем для подключения источника аудио
сигнала для двусторонней связи (RCA)
8
Mic OUT
Аудио выход
Разъем для подключения устройства
воспроизведения аудио сигнала для
двусторонней связи (RCA)
9
VIDEO OUT
Видео выход
BNC видеовыход
10
Видео выход
Разъем для подключения монитора c
интерфейсом VGA
11
Видео выход
Разъем для подключения монитора c
интерфейсом HDMI
12
Сетевой порт
Разъемы для подключения регистратора к сети
13
USB
Разъем для подключения переносных
накопителей и мыши
14
Тревожные
входы/выходы
+ RS 485
Разъём входа/выхода сигнала тревоги.
RS 485 - разъем для подключения поворотных
устройств
15
RS 232
Сервисный порт
16
eSATA
eSATA порт для архивации и прямой записи
