ПОДКЛЮЧЕНИЕ БЛОКОВ ДОМОФОНА / ВИДЕОДОМОФОНА
Примечание.
ПРИМЕРЫ СХЕМ СОЕДИНЕНИЙ
Для подключения к другим блокам домофона / видеодомофона используются клеммы блока вызова.
Расположение и назначение клемм показано на рисунке 5.
Для монтажа цепей следует использовать провода с медными жилами в соответствии с таблицей:
В таблице указана максимальная длина проводов для определённой модели электромеханической
защёлки. При подключении другой модели замка / защёлки максимальная длина проводов определяется в
соответствии с рекомендациями производителя замка / защёлки и опытным путём.
Подъездную линию видеосигнала между блоком вызова и блоками коммутации следует выполнять
коаксиальным кабелем (РК 75-3,7) или аналогичным, с медной центральной жилой и медной оплёткой.
Не рекомендуется применять кабель со стальной жилой и оплёткой, выполненной из алюминиевой фольги.
Схемы соединений приведены в разделе .
Программирование блоков коммутации и порядок подключения к ним абонентских устройств описаны в
инструкциях соответствующих блоков.
1.
RG-59

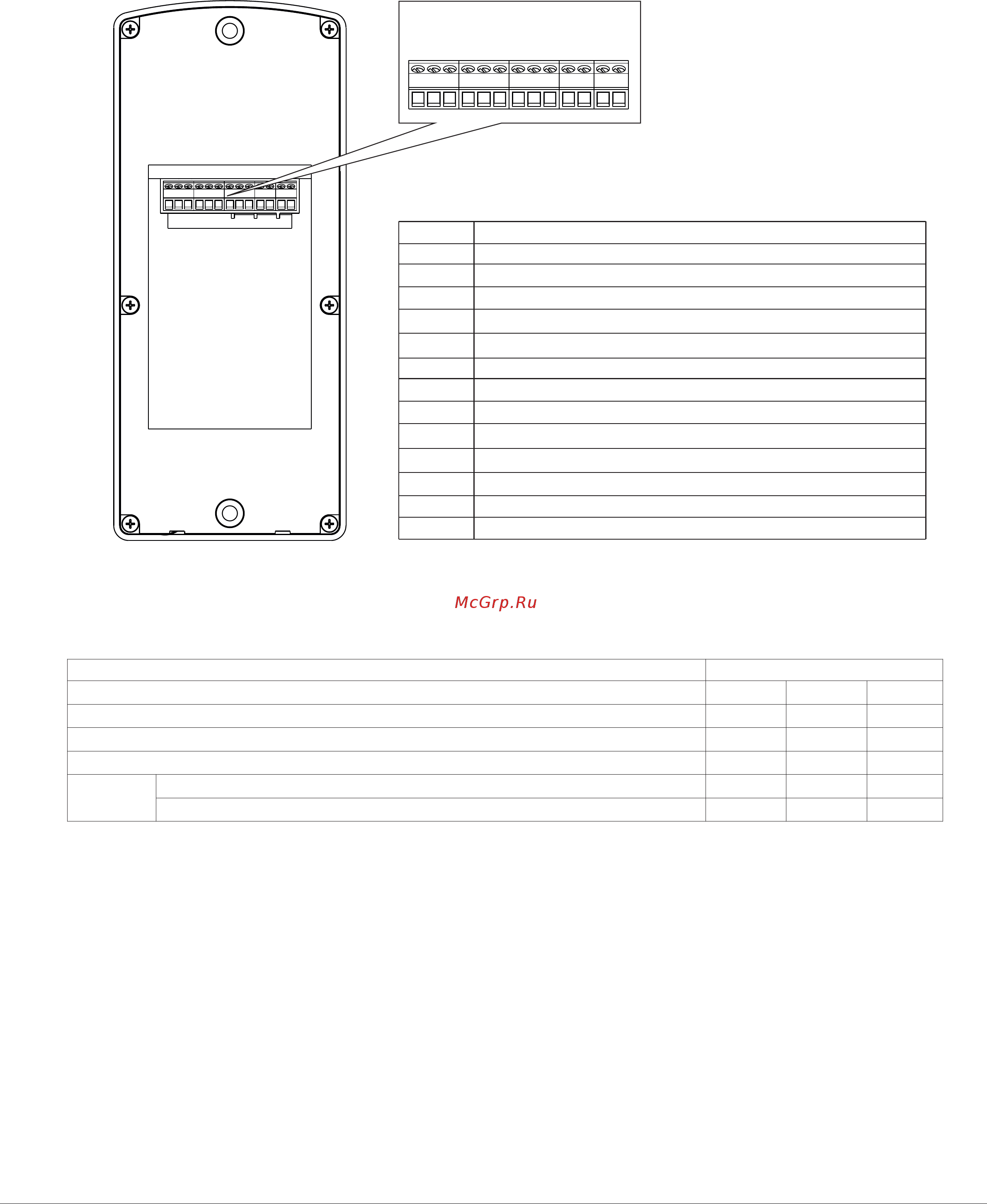

Рисунок 5 - Расположение и назначение клемм блока вызова
ЦЕПИ Максимальная длина, м
75 200 300
-1030
-3050
Провод
Сечение, мм
2
0,07 0,2 0,5
Диаметр, мм 0,3 0,5 0,8
10 20 30
Блок питания - Блок вызова
Блок вызова - Блок коммутации - УКП (Монитор)
Блок питания - Блок вызова - Электромеханический замок / защёлка 54NF 412
(1)
Блок управления - Электромагнитный замок VIZIT
Клемма Цепь
+Е Питание блока вызова
Питание и адрес для блоков коммутации
Активация блоков коммутации
GND Общий провод
Подъездная линия связи
Нормально разомкнутый контакт реле
Общий контакт реле
Нормально замкнутый контакт реле
Управление отпиранием замка
Данные из блока вызова в блок сопряжения
Данные в блок вызова из блока сопряжения
VG Общий провод для видеосигнала (для )
VO Выход видеосигнала (для )
Ek
SEL
LINE
NO
COM
NC
OP
Rx CU-14
Tx CU-14
БВД-
БВД-
SM110FCP
SM110FCP
+E
Ek
SEL
Rx
GND
LINE
NO
COM
NC
OP
VG
VO
Tx
www. Инструкция по эксплуатации БВД- редакция 201 - 1SM110F(FCP) ( 7 0 ) 5/28vizit-group.com
