Блок вызова
Заглушка диаметром (х4)
из комплекта блока вызова
8,5 мм
Металлическая дверь
Крепление саморезами
с внешней стороны двери
Ниша для врезного блока.
Ширина - 90 мм, высота - 195 мм.
Саморез по металлу 3,9 х13 (х4)
(не входят в комплект поставки)

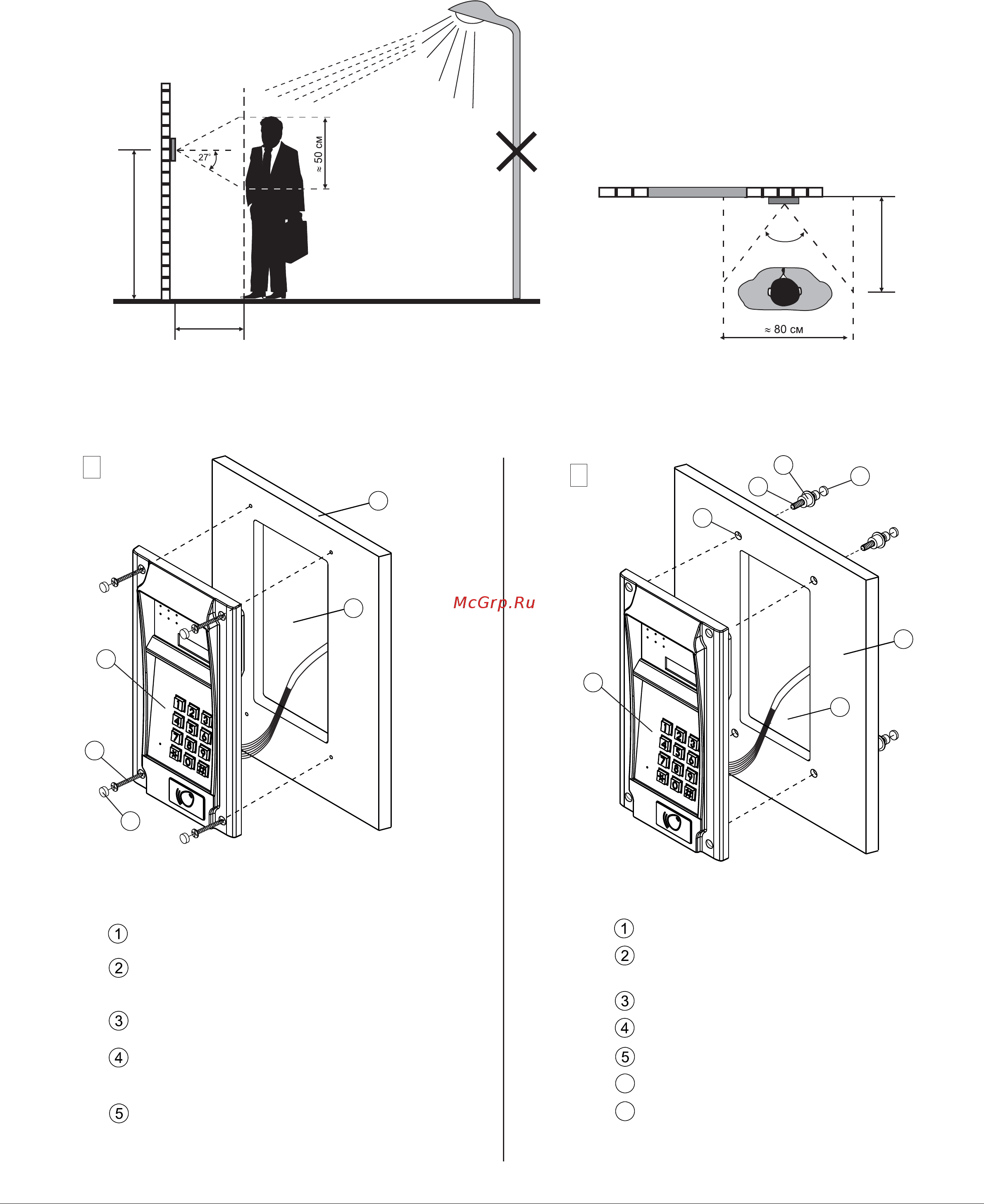

Рисунок 3 - Варианты установки блока вызова на неподвижную часть металлической двери
2
2
1
3
4
5
6
7
Блок вызова
Металлическая дверь
Крепление винтами
с внутренней стороны двери
Ниша для врезного блока.
Ширина - 90 мм, высота - 195 мм.
Отверстие диаметром 14 мм (х4)
Заглушка 10 (х4)диаметром ,5 мм
Винт М5х40 (х4)
Втулка (х4)
6
7
Винты М5х40, втулки и заглушки входят
в комплект поставки блока вызова
50 см
68°
150 см
50 см
Рисунок 2 - Рекомендуемая высота установки блока вызова и область обзора телекамеры
1
2
1
3
4
5
ПОРЯДОК УСТАНОВКИ
3-5
Допускается установка блока вызова на стену и неподвижную часть входной двери, в места, защищённые от:
- ярких, направленных на блок источников света;
прямого попадания дождя и снега.
Возможны два варианта установки: врезной и накладной.
Для установки рекомендуется использовать монтажные комплекты МК-322.
Варианты установки показаны на рисунках .
-
www. Инструкция по эксплуатации БВД- редакция 201 -N201x ( 6 06) 4/33vizit-group.com
