ПОРЯДОК УСТАНОВКИ
Допускается установка блока вызова на стену и неподвижную часть входной двери (см. рисунки 2 и 3).
Для защиты блока вызова от атмосферных осадков рекомендуется использовать монтажный комплект МК-311.
Установка блока вызова с использованием монтажного комплекта описана в инструкции МК-311.
ОПИСАНИЕ КАБЕЛЯ ПОДКЛЮЧЕНИЯ
Наименование цепи Цвет проводника Назначение
VO
VG
TX
RX
MIC
+E
SP-
SP+
GND
жёлтый
фиолетовый
синий
серый
белый
красный
зелёный
коричневый
чёрный
Выход видео сигнала телекамеры БВД
для видеосигналаОбщий провод
Данные от блока управления к блоку вызова
Данные от блока вызова к блоку управления
Сигнал микрофона
Питание блока вызова
Сигнал на громкоговоритель
Сигнал на громкоговоритель
Общий провод

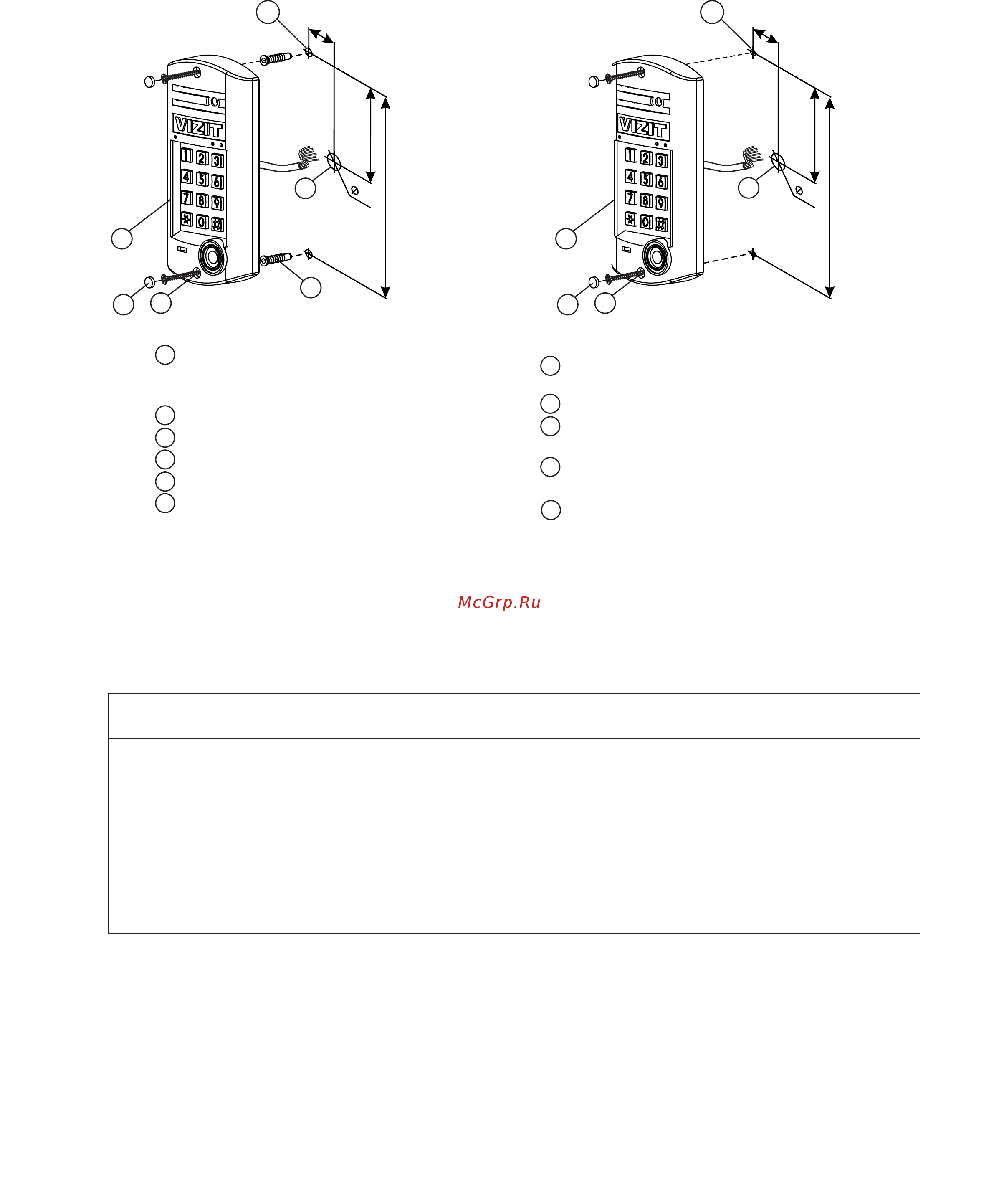

Рисунок 2 - Установка блока на стену
1
Отверстие ( )
диаметром 6 мм
глубиной 40 мм
х2
2
3
4
Дюбель 6х40 ( )х2
Блок вызова
Шуруп 4х40 ( )х2
5
Элементы крепления входят в комплект поставки.
Рисунок 3 - Установка блока на неподвижную
часть металлической двери
1
Отверстие ( )
диаметром 2.5 мм
х2
2
3
4
Блок вызова
Саморез по металлу 3,9 х13 ( )
(не входят в комплект поставки)
х2
Заглушка ( )
(входят в комплект поставки)
х2
www. Инструкция по эксплуатации БВД- 2015-06vizit-group.com 314x ( )редакция 3/5
23
75
159
12
1
2
3
4
5
Заглушка ( )х2
23
75
159
12
1
2
3
4
6
5
6
Отверстие ( ) для кабеля
диаметром 12 мм
х1
5
Отверстие ( ) для кабеля
диаметром 12 мм
х1
