Domofon БВД-323FCP Инструкция по эксплуатации онлайн [3/12] 218806
![Domofon БВД-323FCP Инструкция по эксплуатации онлайн [3/12] 218806](/views2/1261436/page3/bg3.png)
1
2

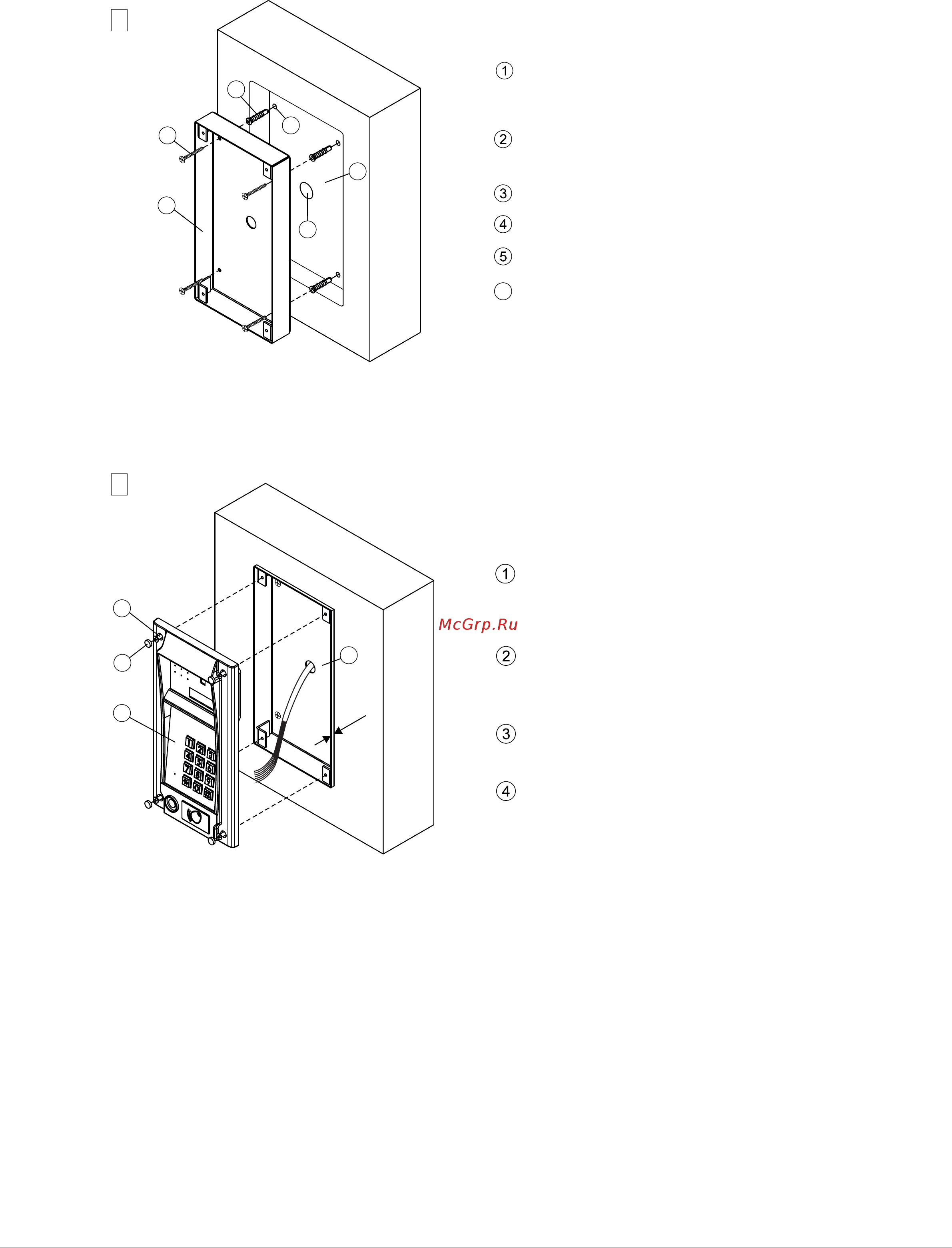

Рисунок 3 - Установка блока вызова на стену с использованием
монтажного комплекта МК-322 (врезной вариант)
Установка монтажного комплекта МК-322
на стену (врезной вариант)
Дюбель 6х40 (х4)
Монтажный комплект МК-322
Шуруп 4х40 (х4)
Отверстие (х4) 6 мм
и глубиной 45 мм
диаметром
Отверстие 15 ммдиаметром
Дюбели 6х40 и шурупы 4х40 входят в комплект
поставки блока вызова
Ниша для врезного блока.
Ширина - 125 мм, высота - 245 мм,
глубина - 30 мм.
6
Блок вызова
Заглушка (х4) из комплекта
блока вызова
Установка блока вызова в монтажный
комплект МК-322
Монтажный комплект МК-322
допускается выдвинуть
не более чем на 2 мм
поверхности стеныот
Винт М4х14 (х4)
(входят в комплект поставки
монтажного комплекта МК-322)
5
6
1
2
4
3
4
3
2
1
2мм
www. Инструкция по эксплуатации БВД-3 3 редакция 201 -2 F( ( 6 02) 3/12vizit-group.com FCP)
