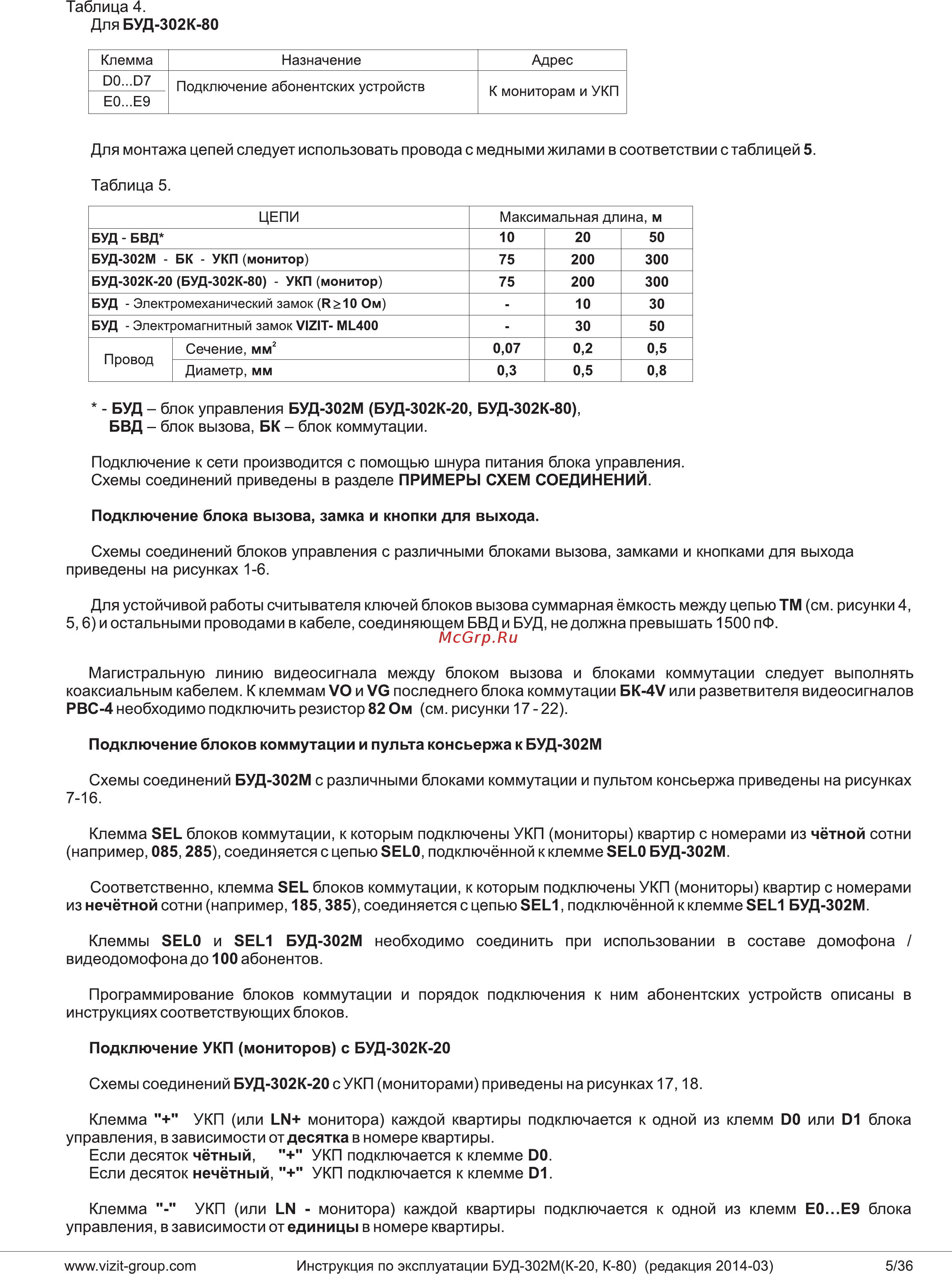

Таблица 4 Для БУД 302К 80 Клемма D0 D7 Назначение Подключение абонентских устройств Е0 Е9 Адрес К мониторам и УКП Для монтажа цепей следует использовать провода с медными жилами в соответствии с таблицей 5 Таблица 5 ЦЕПИ Максимальная длина м БУД БВД 10 20 50 БУД 302М БК УКП монитор 75 200 300 БУД 302К 20 БУД 302К 80 УКП монитор 75 200 300 БУД Электромеханический замок R 10 Ом 10 30 БУД Электромагнитный замок VIZIT ML400 30 50 0 07 0 2 0 5 0 3 0 5 0 8 Провод Сечение мм2 Диаметр мм БУД блок управления БУД 302М БУД 302К 20 БУД 302К 80 БВД блок вызова БК блок коммутации Подключение к сети производится с помощью шнура питания блока управления Схемы соединений приведены в разделе ПРИМЕРЫ СХЕМ СОЕДИНЕНИЙ Подключение блока вызова замка и кнопки для выхода Схемы соединений блоков управления с различными блоками вызова замками и кнопками для выхода приведены на рисунках 1 6 Для устойчивой работы считывателя ключей блоков вызова суммарная ёмкость между цепью ТМ см рисунки 4 5 6 и остальными проводами в кабеле соединяющем БВД и БУД не должна превышать 1500 пФ Магистральную линию видеосигнала между блоком вызова и блоками коммутации следует выполнять коаксиальным кабелем К клеммам VO и VG последнего блока коммутации BK 4V или разветвителя видеосигналов РВС 4 необходимо подключить резистор 82 Ом см рисунки 17 22 Подключение блоков коммутации и пульта консьержа к БУД 302М Схемы соединений БУД 302М с различными блоками коммутации и пультом консьержа приведены на рисунках 7 16 Клемма SEL блоков коммутации к которым подключены УКП мониторы квартир с номерами из чётной сотни например 085 285 соединяется с цепью SELO подключённой к клемме SELO БУД 302М Соответственно клемма SEL блоков коммутации к которым подключены УКП мониторы квартир с номерами из нечётной сотни например 185 385 соединяется с цепью SEL1 подключённой к клемме SEL1 БУД 302М Клеммы SELO и SEL1 БУД 302М необходимо соединить при использовании в составе домофона видеодомофона до 100 абонентов Программирование блоков коммутации и порядок подключения к ним абонентских устройств описаны в инструкциях соответствующих блоков Подключение УКП мониторов с БУД 302К 20 Схемы соединений БУД 302К 20 сУКП мониторами приведены на рисунках 17 18 Клемма УКП или LN монитора каждой квартиры подключается к одной из клемм D0 или D1 блока управления в зависимости от десятка в номере квартиры Если десяток чётный УКП подключается к клемме D0 Если десяток нечётный УКП подключается к клемме D1 Клемма УКП или LN монитора каждой квартиры подключается к одной из клемм Е0 Е9 блока управления в зависимости от единицы в номере квартиры www vizit group com Инструкция по эксплуатации БУД 302М К 20 К 80 редакция 2014 03 5 36
