RUS PLANAR-2D-12/24
8
5. Блок управления отопителя (БУ)
БУ обеспечивает управление отопителем совместно с пультом управления.
БУ выполняет следующие функции:
а) начальную диагностику (проверку исправности) узлов отопителя при запуске;
б) диагностику узлов отопителя во время всей работы;
в) включение и выключение отопителя по команде с пульта управления;
г) контроль над установленной температурой;
д) управление процессом горения;
е) автоматическое включение режима вентиляции после окончания процесса
горения;
ж) автоматическое выключение отопителя:
- при потере работоспособности одного из контролируемых узлов;
- при выходе температуры теплообменника, напряжения питания за
допустимые пределы;
- при срыве пламени в камере сгорания.
6. Органы управления отопителем
6.1 Пульт управления «ПУ-10М».
Пульт управления «ПУ-10М» поставляется
по дополнительному заказу и предназначен
для управления работой отопителя.
Пульт предназначен для:
а) запуска и останова отопителя в ручном
режиме;
б) изменения в ручном режиме работы
отопителя (температуры обогрева);
в) индикации состояния отопителя по
светодиоду.

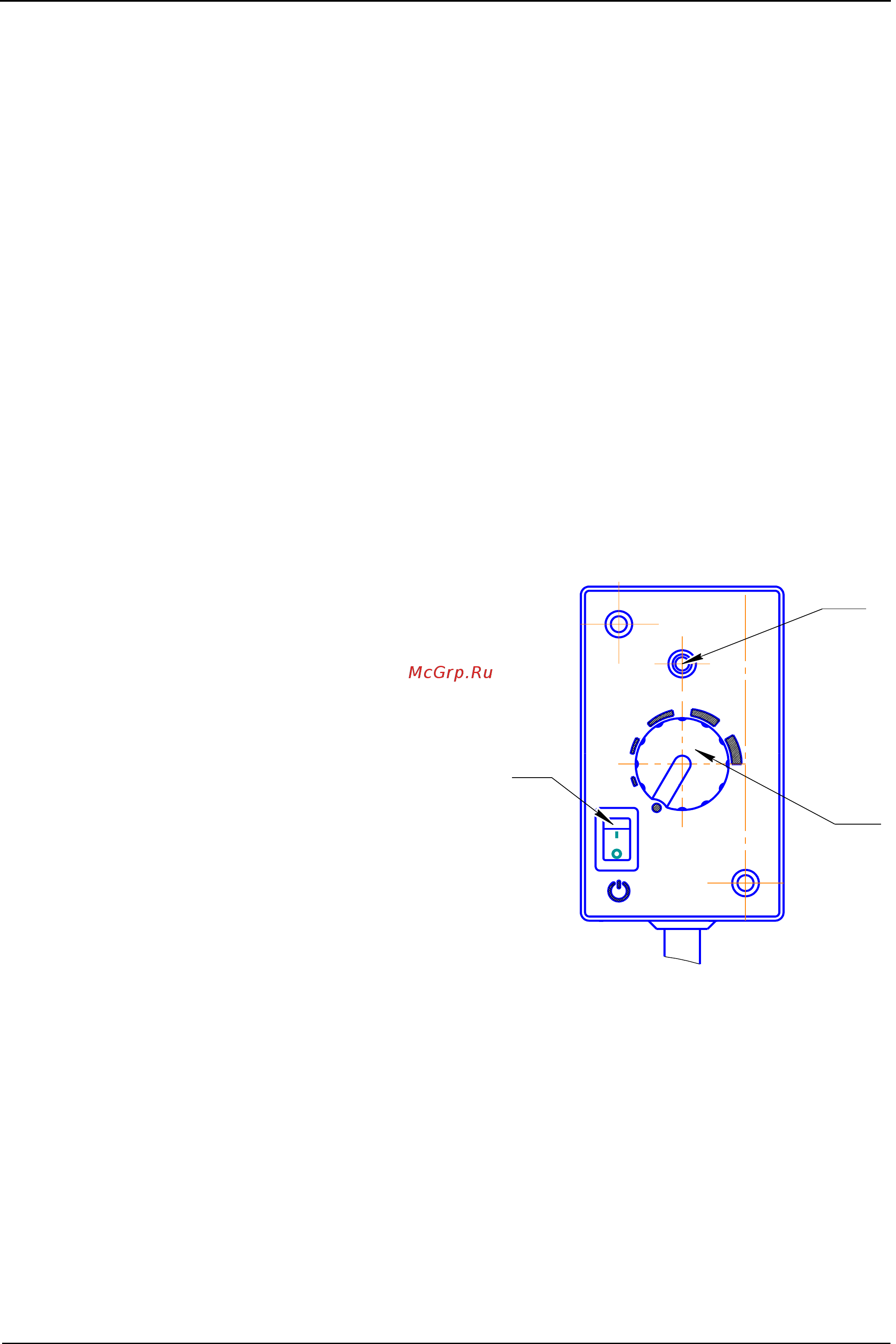

На лицевой панели пульта расположены
(см. рис 6.1):
1) клавишный переключатель (поз.1);
2) потенциометр (поз.2);
3) светодиод (поз.3).
1
2
3
1
2
3
Рис.6.1 - Пульт управления ПУ-10М
Клавишный переключатель предназначен для включения и выключения отопителя.
Потенциометр при повороте изменяет теплопроизводительность от 0,8 до 1,8 кВт, а
при установленном выносном кабинным датчике изменяет температуру от 15С до
30С.
Светодиод поз. 3 показывает состояние отопителя:
- светится красным цветом – режим обогрева или режим вентиляции в начале и
в конце работы отопителя;
- мигает красным цветом - при неисправности (аварии). Количество миганий
после паузы соответствует виду неисправности (см. таблицу 6.1);
- не светится - при неработающем отопителе.
