Ethernet-коммутаторы серий MES53xx, MES33xx, MES35xx, MES23xx
120

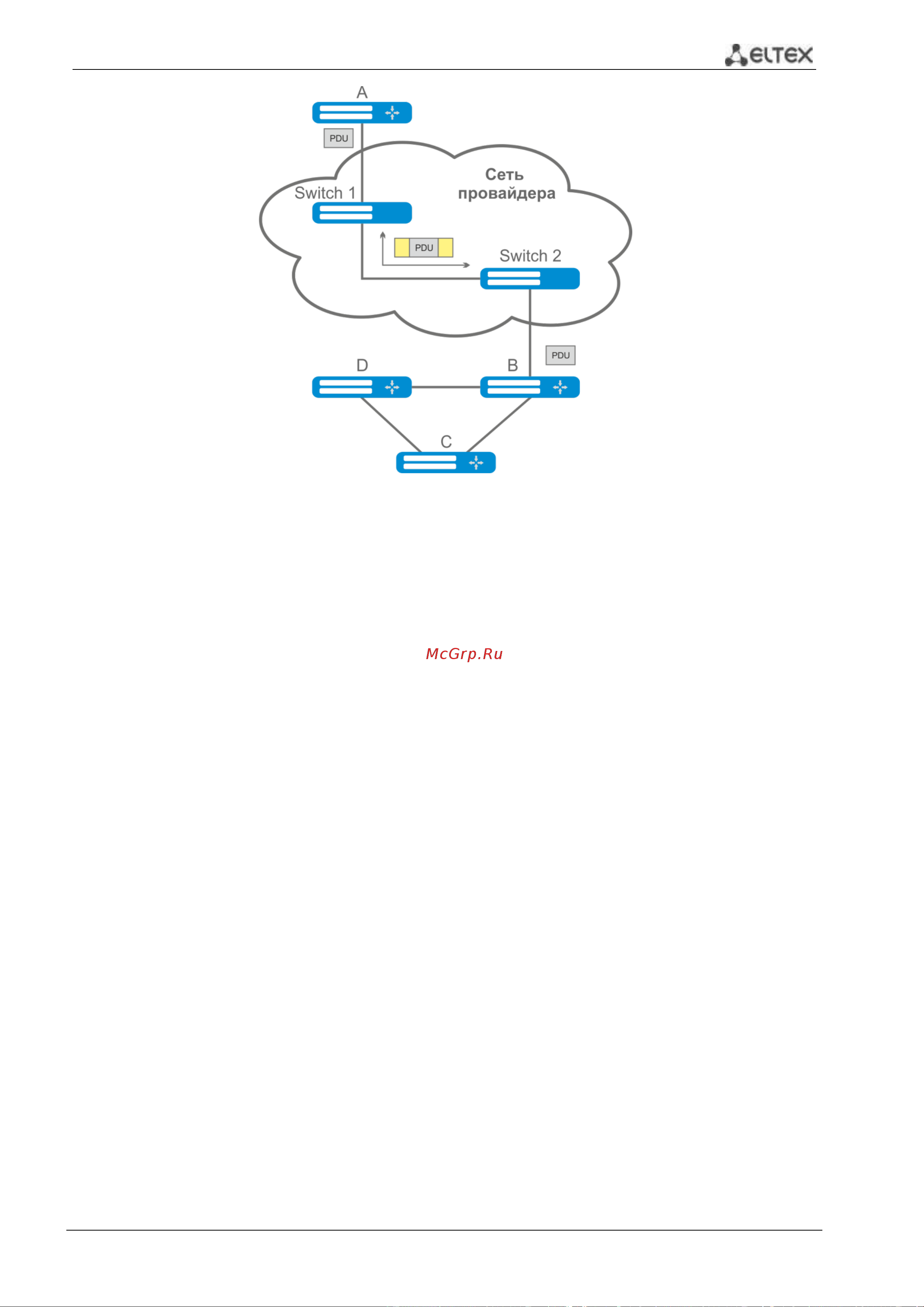

Рисунок 39 – Пример работы функции L2PT
Алгоритм работы функционала следующий:
Инкапсуляция:
1. Все L2 PDU перехватываются на CPU;
2. Подсистема L2PT определяет L2 протокол, которому соответствует принятый PDU, и про-
веряет, включена ли на порту, с которого принят этот PDU, настройка l2protocol-tunnel
для данного L2 протокола.
Если настройка включена, то:
во все порты VLAN, на которых включено туннелирование, отправляется PDU-фрейм;
во все порты VLAN, на которых выключено туннелирование, отправляется инкапсу-
лированный PDU-фрейм (исходный фрейм с Destination MAC-адресом, измененным
на туннельный);
Если настройка выключена, то:
PDU-фрейм передается в обработчик соответствующего протокола.
Декапсуляция:
1. Реализован перехват на CPU Ethernet-кадров с MAC-адресом назначения, заданным при
помощи команды l2protocol-tunnel address хх-хх-хх-хх-хх-хх. Перехват включается только
тогда, когда хотя бы на одном порту включена настройка l2protocol-tunnel (независимо
от протокола).
2. При перехвате пакета с MAC адресом назначения хх-хх-хх-хх-хх-хх, он сначала попадает в
подсистему L2PT, которая определяет L2 протокол для данного PDU по его заголовку, и
проверяет, включена ли на порту, с которого принят инкапсулированный PDU, настройка
l2protocol-tunnel для данного L2-протокола.
Если настройка включена, то:
