4. ЕКСПЛУАТАЦІЯ

4.1. Збирання виробу

Під’єднання штанги до силового агрегату (див. мал. 3)

1. Покладіть двигун на чисту рівну поверхню.

2. Акуратно під’єднайте стикувальний вузол штанги до силового агрегату і

надійно затягніть чотири гвинти (1), використовуючи шестигранний ключ.

3. Переконайтеся в надійності кріплення штанги.

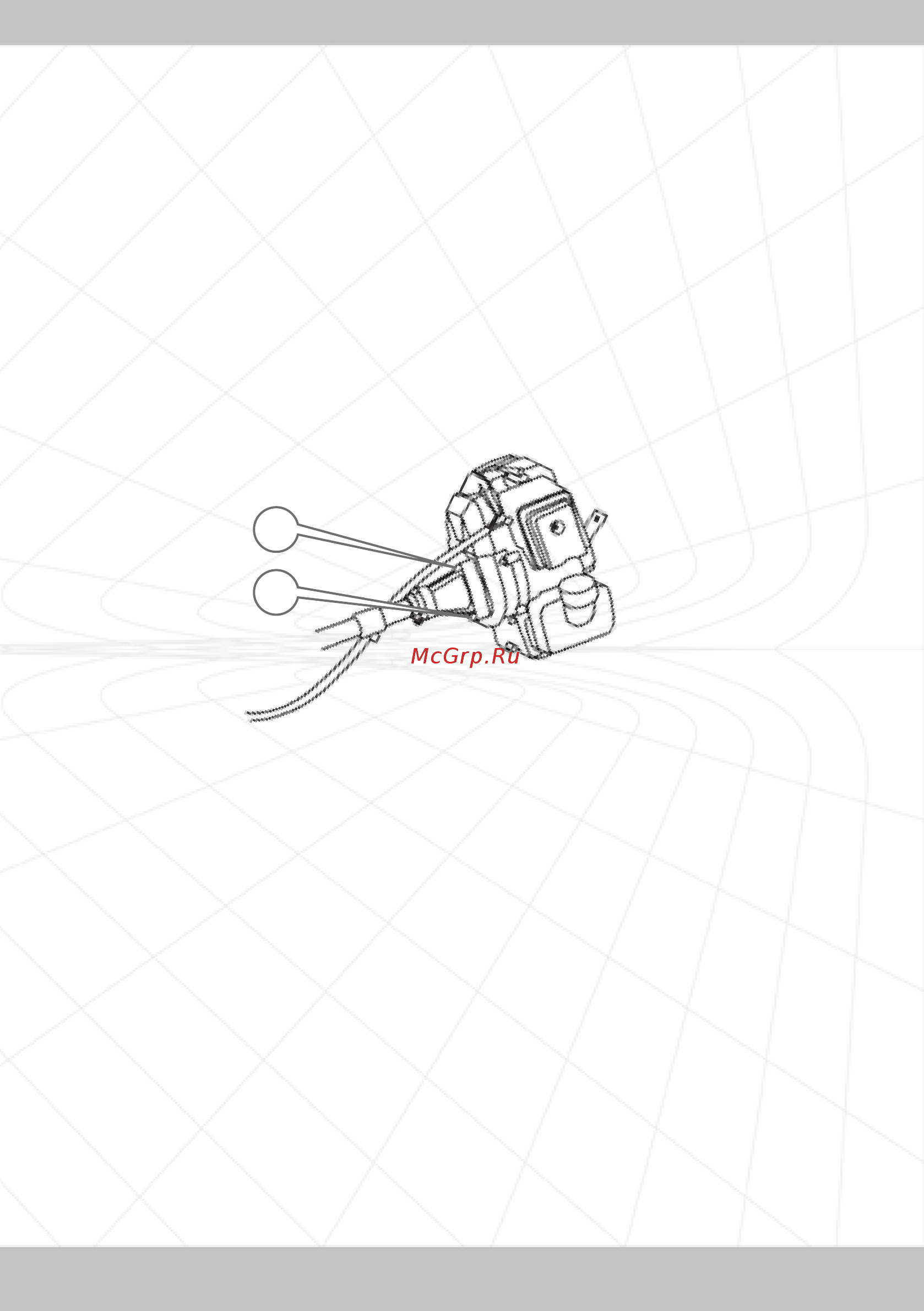

Малюнок 3

Зборка і під’єднання затискного кронштейна (див. мал. 4)

1. До упору штанги (1) за допомогою гвинтів (2) приєднайте по черзі обидві

піврами затискного кронштейна (3).

2. Сумістіть отвори для вісі на затискному кронштейні (3) з отвором на його

кріпленні, встановленому на штанзі (4), вставте вісь (5) та за допомогою

гайки (6) зафіксуйте, затягніть ріжковими ключами, які є у комплекті по-

ставки.

3. Переконайтеся в надійності кріплення кронштейна до штанги. Упор

регулюється у своєму кріпленні та дає змогу змінювати кут нахилу дви-

гуна на човні, він має бути відрегульований при встановленні двигуна на

човен.
