Снятие и замена гусениц (рис. 17)

- Установите снегоуборщик так, чтобы гусеницы не касались поверхности.

- Открутите гайку (2) против часовой стрелки и ослабьте натяжение гусеницы.

- Замените гусеницу, а затем отрегулируйте ее натяжение с помощью гайки (2) (см. раздел

“Регулировка натяжения гусениц”).

Замена срезных болтов

Запрещается использовать вместо оригинальных срезных болтов стандартные металлические

болты или другие заменители. При любых повреждениях редуктора шнека или других частей

снегоуборщика, связанных с установкой неоригинальных болтов крепления шнека, гарантийный

ремонт не осуществляется.

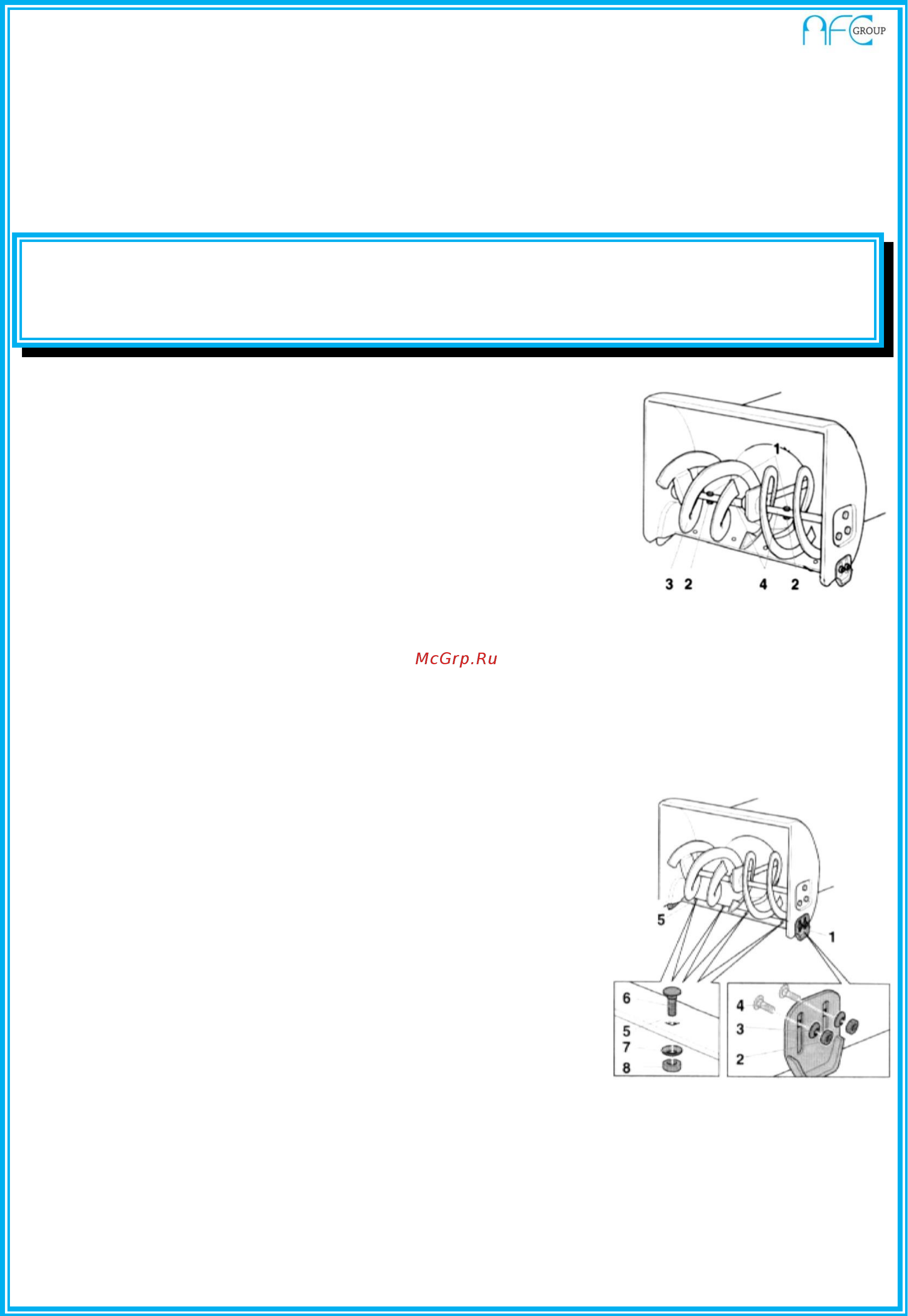

Рисунок 18

Шнек (3) снегоуборщика крепится к валу (4) с помощью

срезных болтов (1) и контргаек (2). Срезные болты имеют

ослабленное сечение и при попадании в шнек посторонних

предметов они срезаются и предохраняют редуктор снегоуборщика

от разрушений. Эти срезные болты (1) и контргайки (2)

могут быть заменены только оригинальными болтами и

гайками. В комплекте со снегоуборщиком поставляется два

запасных срезных болта с контргайками.

- Удалите использованные срезные болты и контргайки,

очистите посадочные отверстия и смажьте их.

- Установите в посадочные отверстия новые срезные болты и контргайки.

Замена подрезного ножа

(для 5 л.с/ 6.5 л.с./ 7 л.с./ 9 л.с./ 11 л.с./ 13 л.с. и 14л.с.) Рисунок 19

- Открутите винты (6) и гайки (8) с шайбами (7) крепления

подрезного ножа к корпусу шнека.

- Замените подрезной нож (5).

- Прикрепите подрезной нож к корпусу шнека, используя винты

и гайки с шайбами.

Замена подрезного ножа (для 4.0 л.с.)

- Наклоните снегоуборщик назад.

- Открутите винты (4) и гайки (5).

- Замените подрезной нож.

- Прикрепите подрезной нож к корпусу шнека, используя

винты с гайками.

- Установите снегоуборщик в рабочее положение и проверьте

установку подрезного ножа (см. раздел “Регулировка подрезного ножа”).

Замена ограничительных башмаков

- Открутите болты (4) и гайки (2) с шайбами (3).

- Замените ограничительные башмаки (1) с двух сторон корпуса шнека.

- Отрегулируйте положение ограничительных башмаков (см. раздел “Регулировка

ограничительных башмаков”).
