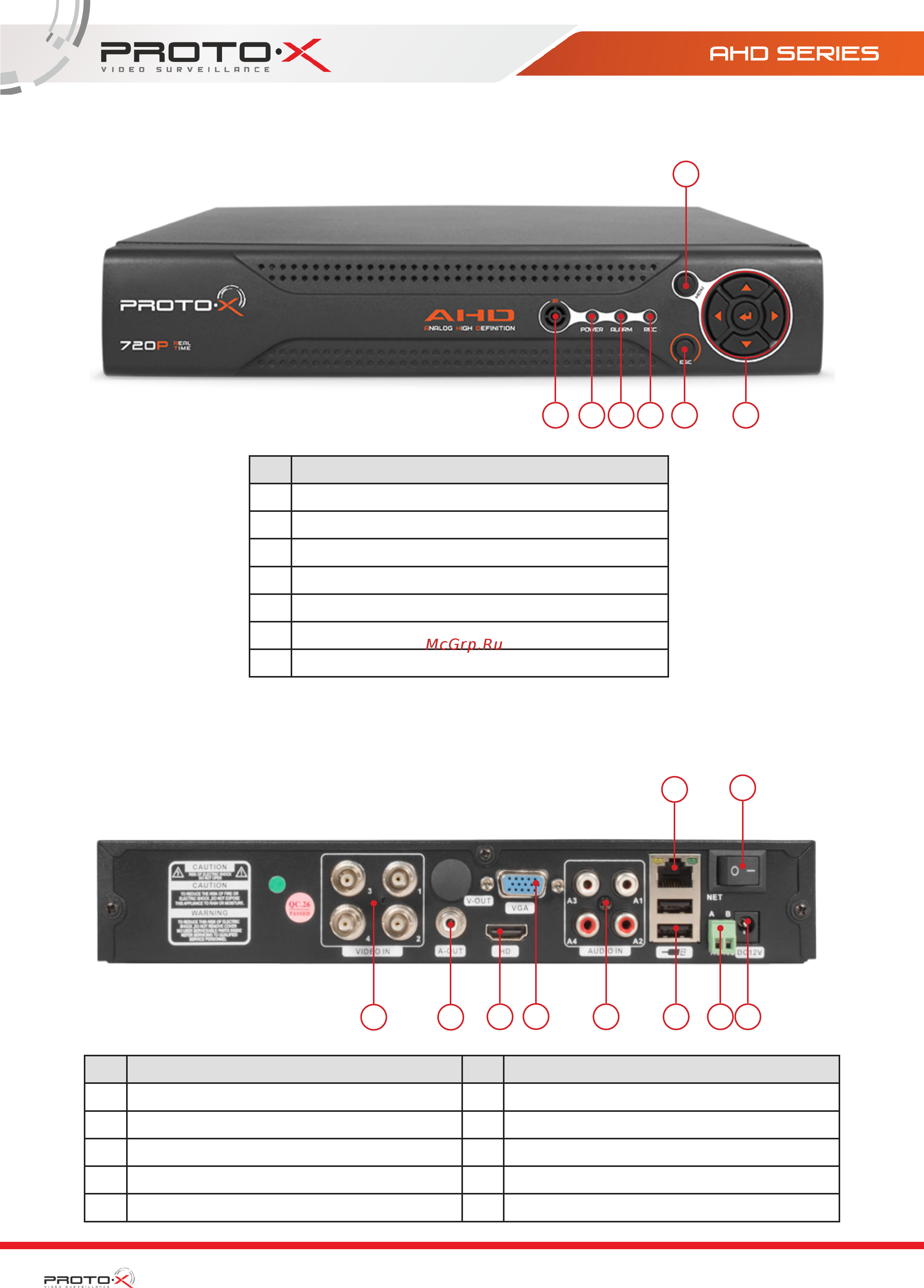

передняя панель PTX-AHD404

1 2 3 4 5 6

1 2

5 6 7 8

№ Назначение № Назначение

1 Видеовходы 6 USB 2.0

2 Аудиовыход 7 Порт RS-485

3 HDMI выход 8 Интерфейс питания

4 VGA выход 9 Кнопка вкл/выкл питания

5 Аудиовходы 10 Сетевой порт RJ45

3адняя панель PTX-AHD404

№ Назначение

1 ИК приемник

2 Индикатор питания

3 Индикатор тревоги/события

4 Индикатор записи

5 Кнопка выхода из текущего пункта меню

6 Кнопки навигации

7 Кнопка входа в меню
