Приборы виброизмерительные ВИБРОТЕСТ-МГ4
СКБ СТРОЙПРИБОР Челябинск
6

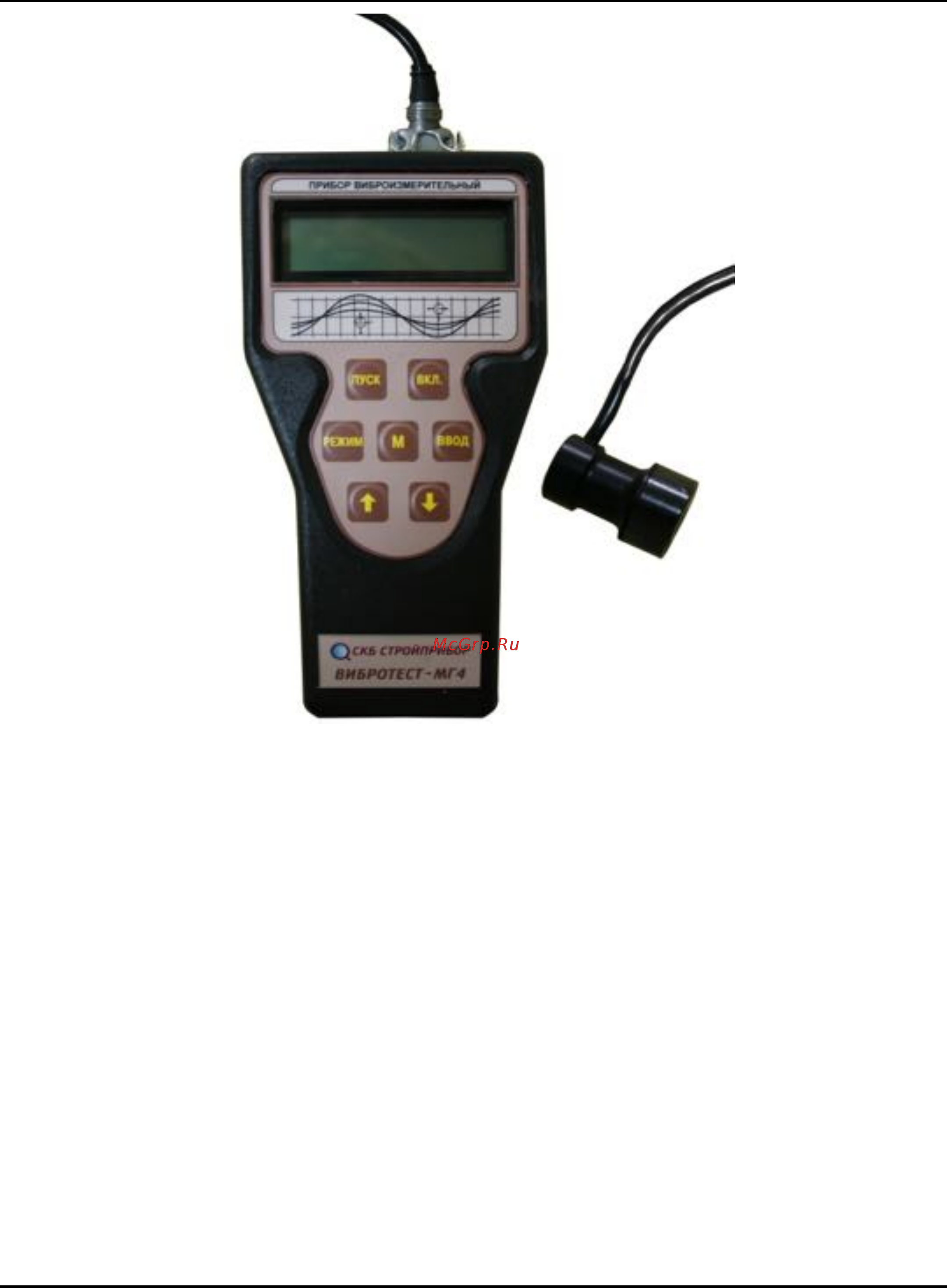

Рисунок 1.1 – Общий вид прибора «ВИБРОТЕСТ-МГ4»
1.4 Устройство и принцип работы
1.4.1 Прибор состоит из первичного преобразователя (вибро-
преобразователь) инерционного типа и электронного блока. Вибро-
преобразователь использует прямой пьезоэлектрический эффект:
электрический заряд чувствительного элемента пропорционален ус-
корению, воздействующему на преобразователь. Электронный блок
снабжен интегратором, осуществляющим однократное и двукратное
интегрирование и выходом для подключения к ПК для передачи на
него данных, записанных в архиве прибора. На лицевой панели
электронного блока размещен ЖК дисплей и клавиатура, состоящая
из 7 клавиш: РЕЖИМ, ВВОД, ↑, ↓, М, ПУСК и ВКЛ.
