Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4

______________________________________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

и через две секунды перейдет к меню «Режим работы»

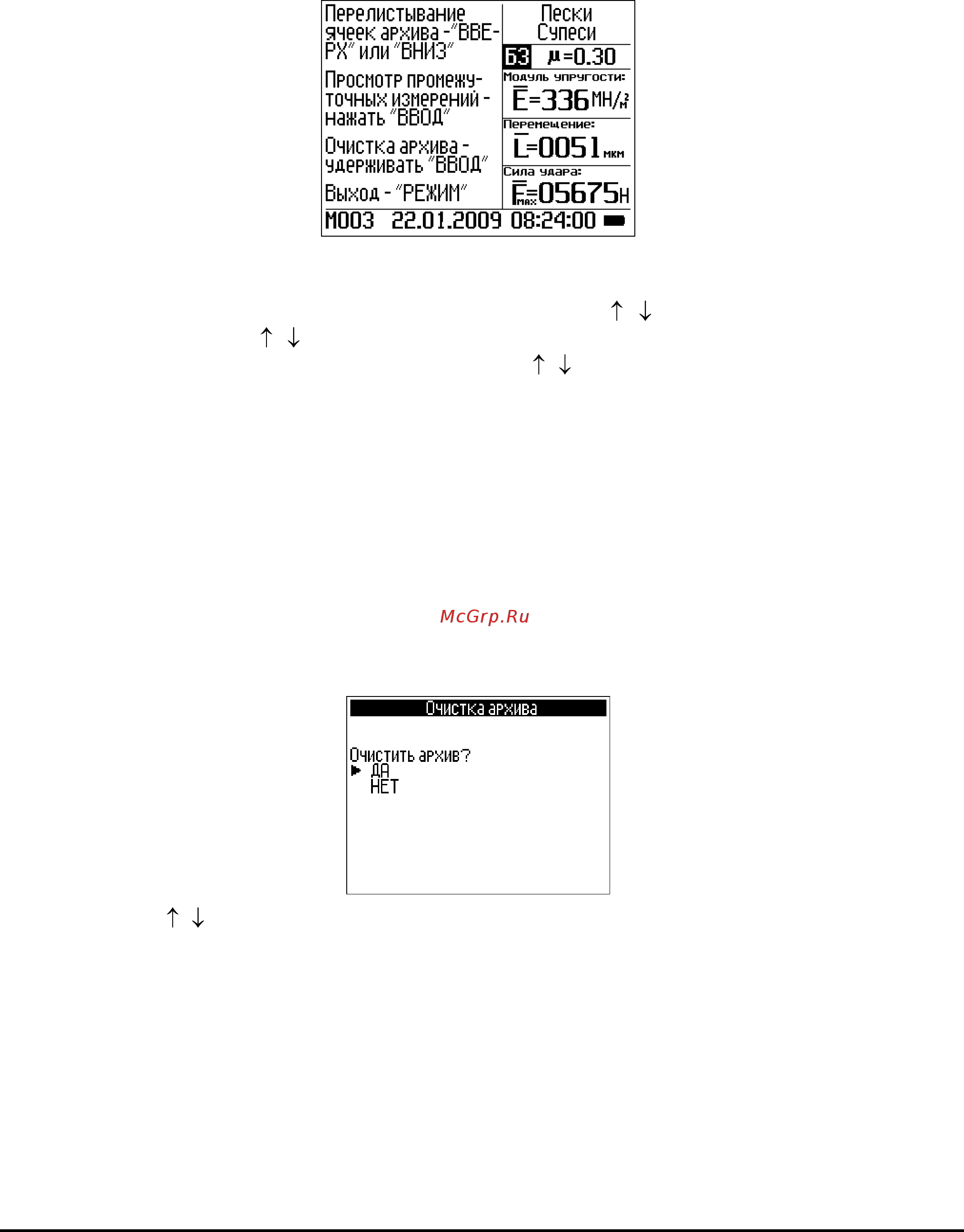

Если в архиве есть записи, то на дисплее отображается последняя запись, например:

В нижней строке дисплея отображается строка статуса прибора: номер текущей ячейки архива;

дата записи; время записи; уровень заряда батареи.

2.3.2.2 Для просмотра ячеек архива использовать кнопки ( ). Для быстрого пролистывания

архива удерживать кнопку ( ) более двух секунд. При быстром пролистывании изменяется только

номер просматриваемой ячейки. После того, как кнопка ( ) будет отпущена соответствующая ячей-

ка будет отображена на индикаторе.

В архиве хранятся результаты промежуточных измерений. В связи с большим объѐмом дан-

ных, загрузка может продолжаться длительное время, в этом случае на дисплее появляется надпись

«Подождите».

2.3.2.3 Для каждого измерения можно посмотреть промежуточные результаты измерений с гра-

фиками. Для просмотра промежуточного результата измерения №1 кратковременно нажать кнопку

ВВОД. Последующее кратковременное нажатие кнопки ВВОД приведет к просмотру промежуточных

значений измерений №2, №3 и к выходу из просмотра.

При необходимости просмотра значений точек графика, нажатием кнопки F вызывается курсор

( п.2.3.1.9).

2.3.2.4 Для удаления содержимого архива необходимо нажать и удерживать кнопку ВВОД более

одной секунды. Дисплей примет вид:

Кнопками ( ) переместить указатель курсора на требуемую позицию и нажать ВВОД.

2.3.3 Порядок работы в режиме «Градуировка»

2.3.3.1 Прибор имеет возможность ввода коэффициента Пуассона для различного типа мате-

риала контролируемых поверхностей. В приборе предусмотрено пять базовых градуировок, и восемь

пользовательских градуировок. Шифр градуировки состоит из двух символов. Первый символ обо-

значает тип градуировки Б (Базовая), И (Индивидуальная), а второй номер градуировки по порядку.

При этом градуировки Б3 и И3 являются разными, не смотря на одинаковый номер, так как первая

является базовой градуировкой №3, а вторая индивидуальной градуировкой №3.

Базовые градуировки не изменяются. В режиме градуировка они приведены как справочные.

Для индивидуальных градуировок можно задать своѐ название материала и коэффициент Пу-

ассона.
