Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4

______________________________________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

, (1.2)

где F – сила удара, Н.

1.4.2 В приборах ПДУ-МГ4 «УДАР» и ПДУ-МГ4.01«УДАР» сила удара регулируется высотой

установки груза. Падение груза происходит вдоль направляющей. В верхней части направляющей име-

ется механизм фиксации и освобождения груза. Механизм фиксации и освобождения груза может уста-

навливаться на любой высоте направляющей и фиксироваться при помощи стопорного винта.

Крайнее нижнее положение механизма фиксации и освобождения груза – транспортное

(рис.2).

В приборе ПДУ-МГ4 «ИМПУЛЬС» груз движется под действием пружинного ускорителя.

Подъем груза в исходное состояние производится автоматически при помощи механизма возврата.

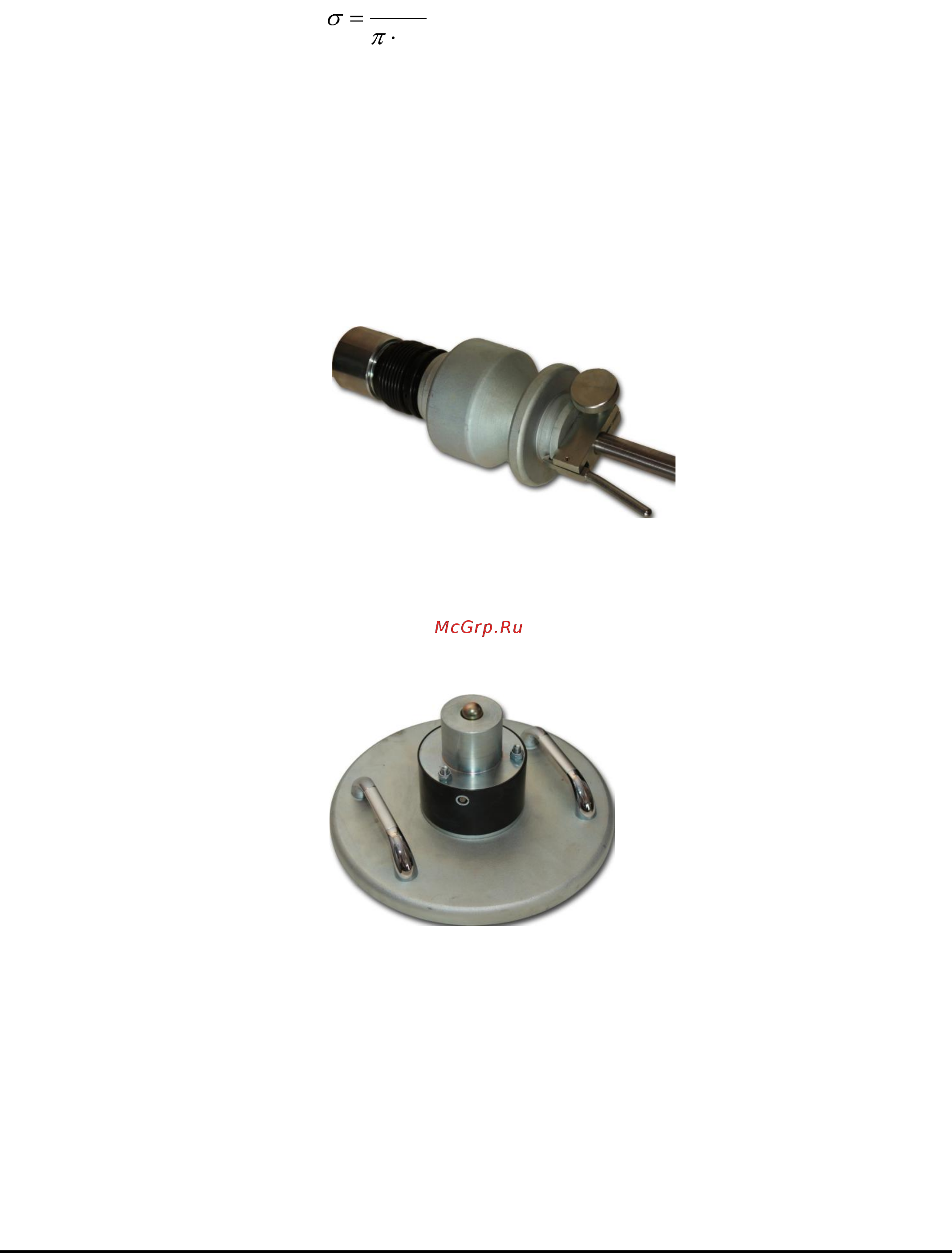

Рисунок 2 – Положение механизма фиксации и

освобождения груза при переноске и транспортировании.

Плита динамического нагружения состоит из круглого штампа, тензометрического датчика си-

лы и акселерометра, по показаниям которого определяется перемещение штампа в момент удара.

Рисунок 3 – Плита динамического нагружения (ПДН).

В корпусе электронного блока размещается печатная плата, на которой смонтирован дисплей, мик-

ропроцессор и элементы электрической схемы. В электронном блоке располагаются два элемента питания

типа АА, от которых осуществляется питание прибора.

1.4.3 На лицевой панели электронного блока размещен ЖК дисплей и клавиатура, состоящая

из шести кнопок (рис. 4).

1.4.4 На электронном блоке расположен разъем для подключения ПДН и USB разъем.

Включение электронного блока и его отключение производится кратковременным нажатием

кнопки ВКЛ.
