Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4

______________________________________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

2 ИСПОЛЬЗОВАНИЕ ПРИБОРА ПО НАЗНАЧЕНИЮ

2.1 Эксплуатационные ограничения

Измерение модуля упругости можно проводить только на ровных горизонтальных поверхностях.

При разовых измерениях обеспечить наиболее полное прилегание штампа к поверхности, с за-

полнением пустот одноразмерным мелким песком.

При массовом контроле особых мер для обеспечения плотного прилегания штампа к поверхности не

принимают. Точность обеспечивается за счет большого количества измерений.

2.2 Подготовка прибора к работе

2.2.1 Перед началом работы следует внимательно изучить руководство по эксплуатации.

2.2.2 После транспортирования прибора при отрицательных температурах, перед распаковкой

прибор должен быть выдержан при температуре (20±5) ºС не менее 2 часов.

2.2.3 Снять крышку батарейного отсека (батарейный отсек расположен под правой боковой

крышкой электронного блока) установить, соблюдая полярность, элементы питания ААLR6.

2.3 Использование прибора

2.3.1 Порядок работы в режиме «Измерение модуля упругости»

2.3.1.1 Установить нагрузочную плиту на подготовленную поверхность. Поворотом и переме-

щением плиты установить полный контакт с контролируемой поверхностью. Чтобы сгладить неров-

ности контролируемой поверхности, можно использовать сухой песок. Количество песка должно

быть не более необходимого для заполнения неровностей поверхности под плитой.

2.3.1.2 Установить нагружающее устройство на шаровую опору ПДН.

2.3.1.3 Для модификации «УДАР». Механизм фиксации и освобождения груза установить на

требуемую высоту и надежно зафиксировать.

Примечание – Для уменьшения погрешности определения модуля упругости высоту установ-

ки груза необходимо выбирать такой, чтобы измеренное перемещение было максимальным, но не

превышало диапазон измерения 9999 мкм. Если перемещение штампа больше максимального (водо-

насыщенные, илистые, заторфованные или другие низкопрочные или неуплотненные грунты), то вы-

соту установки груза необходимо уменьшить. В большинстве случаев: для уплотненных глин и суг-

линков; песков и супесей, а также на щебеночных основаниях высота установки груза должна быть

максимальной.

2.3.1.4 Подключить кабель к ПДН и электронному блоку.

2.3.1.5 Провести предварительное уплотнение грунта тремя импульсами нагрузки.

Для модификации «УДАР»:

поднять груз до защелкивания в механизме фиксации и освобождения груза;

установить нагружающее устройство в вертикальное положение, убедиться, что в зоне па-

дения нет кабеля и других посторонних предметов;

нажать спусковой рычаг.

Для модификации «ИМПУЛЬС». Плавно нажать на рукояти нагрузочного устройства до сброса

груза. После удара медленно опустить рукояти до возврата груза в исходное положение.

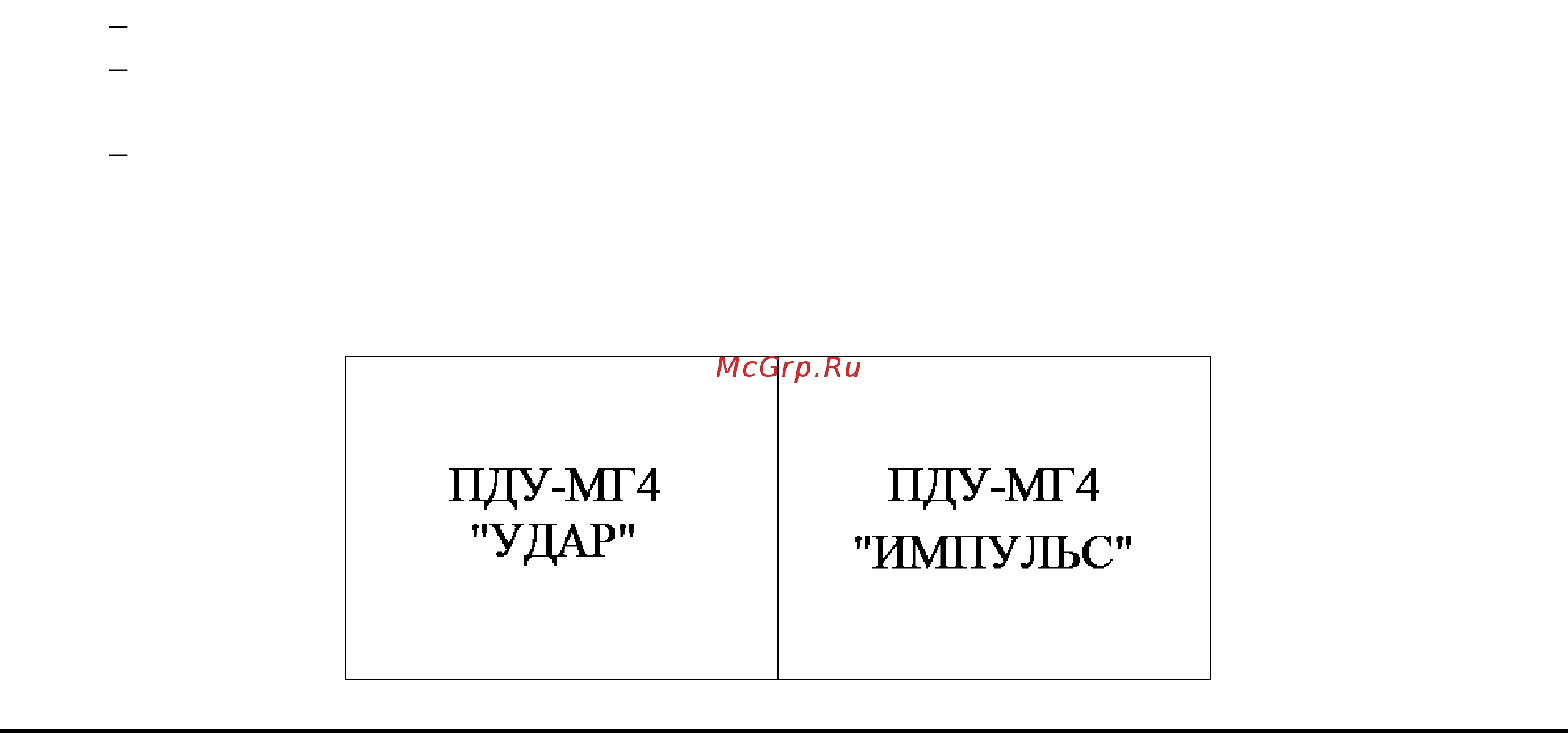

2.3.1.6 После проведения трех импульсов нагрузки включить электронный блок. На экране

кратковременно появится заставка:
