Плотномер асфальтобетона ПА-МГ4

СКБ СТРОЙПРИБОР Челябинск

1.4 Устройство и принцип работы

1.4.1 Принцип работы плотномера основан на высокочастот-

ном методе измерений: корреляционной зависимости между ампли-

тудой сигнала и плотностью асфальтобетона. При взаимодействии с

измеряемым материалом емкостной преобразователь вырабатывает

сигнал, который регистрируется электронным блоком и преобразу-

ется в значение плотности.

В плотномере предусмотрена коррекция результатов измере-

ний в зависимости от температуры покрытия.

Плотномер имеет функцию переключения диапазона зондиро-

вания глубины асфальтобетонного покрытия (до 25 мм и до 150 мм).

Плотномер оснащен настраиваемыми функциями экономного

энергопотребления и самоотключения. Настройка экономного энер-

гопотребления и самоотключения, выбор режима измерений и на-

стройка параметров измерений, осуществляется с помощью элек-

тронного блока.

1.4.2 На лицевой панели электронного блока (рис.2) размещен

ЖК дисплей и клавиатура, состоящая из восьми кнопок: ВКЛ (ок-

рашена в красный цвет), ПОДСВЕТКА ДИСПЛЕЯ (☼), РЕЖИМ,

ВВОД, ←, →, и .

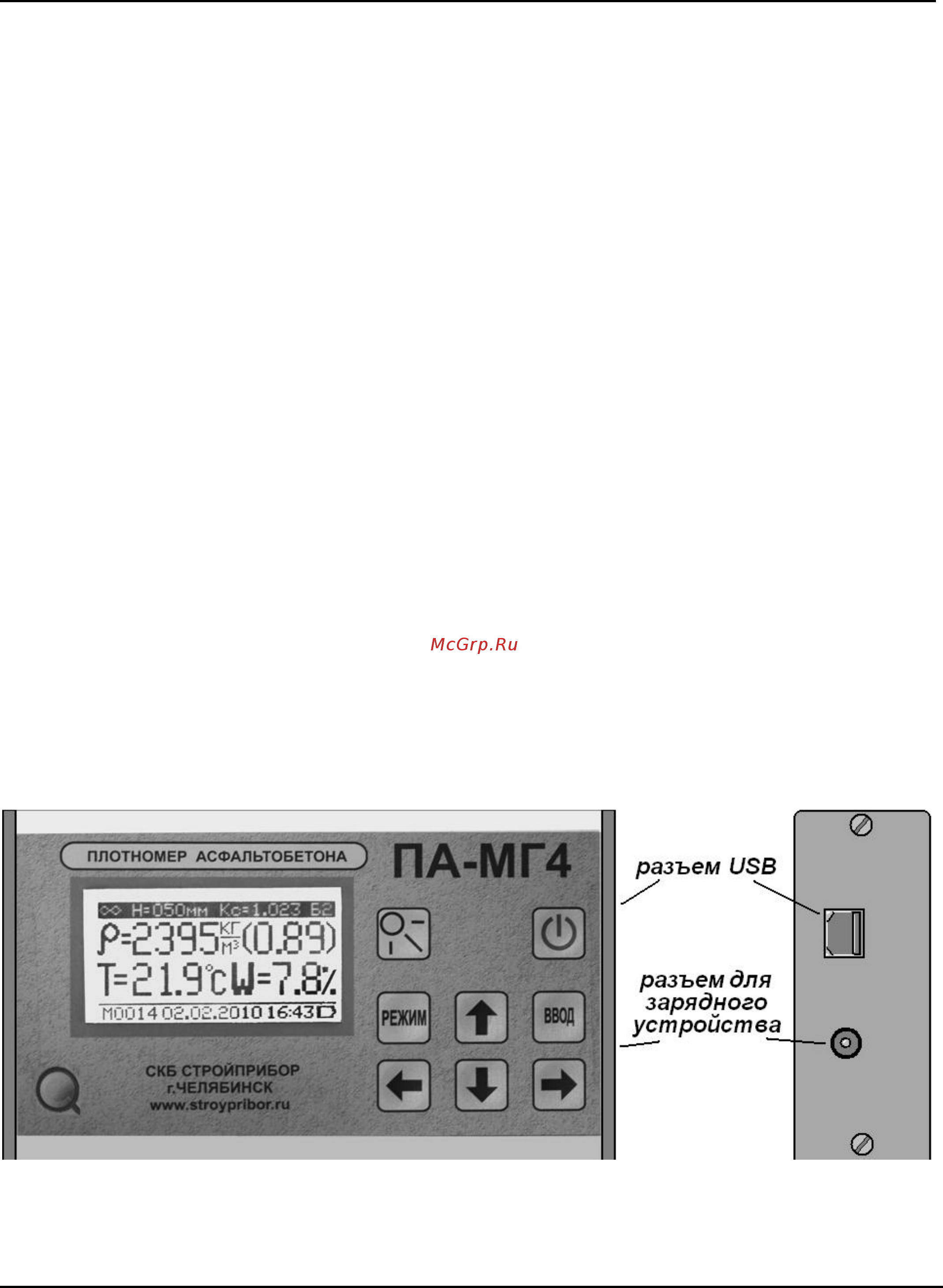

Рисунок 2 – Вид электронного блока плотномера
