т.п.) вровень с краями емкости, залить в емкость при помощи медицинского шприца воду.

2.2.2 Установить силовую раму на ровную, гладкую поверхность.

2.2.3 Образец грунта в обойме установить поверх капиллярно-пористого материала,

симметрично оси термоконтейнера.

2.2.4 Установить термоизолирующий кожух поверх обоймы с грунтом таким образом чтобы

отверстие на кожухе совместилось с отверстием в обойме. Установить датчик промораживания.

Установить верхнюю термоплиту на грунт и поместить собранный измеритель с образцом грунта

на основание силовой рамы. При установке верхней термоплиты необходимо проследить, чтобы

номер верхней и нижней термоплиты совпадал.

Совместить ось винта нагружения с силовоспринимающей бобышкой верхней термоплиты,

при этом кабели верхней и нижней термоплиты должны быть ориентированы в противоположную

сторону от датчика перемещения, провести предварительное произвольное нагружение образца,

так что бы между траверсой и силовой рамой появился зазор 10 мм.

Установить датчик перемещения с номером соответствующим номеру термоконтейнера и

зафиксировать винтом.

2.2.5 Подключить верхнюю и нижнюю термоплиту к разъемам блока управления в

соответствии с нумерацией термоконтейнеров. Подключить датчик промораживания.

2.2.5.1 Порядок подключения кабельной вилки к гнезду датчика промораживания

Взять разъем за хвостовую резинку (рисунок 2.1), поворачивая вокруг оси совместить

направляющие вилки и гнезда и поступательным движением по направлению к гнезду защелкнуть

разъем.

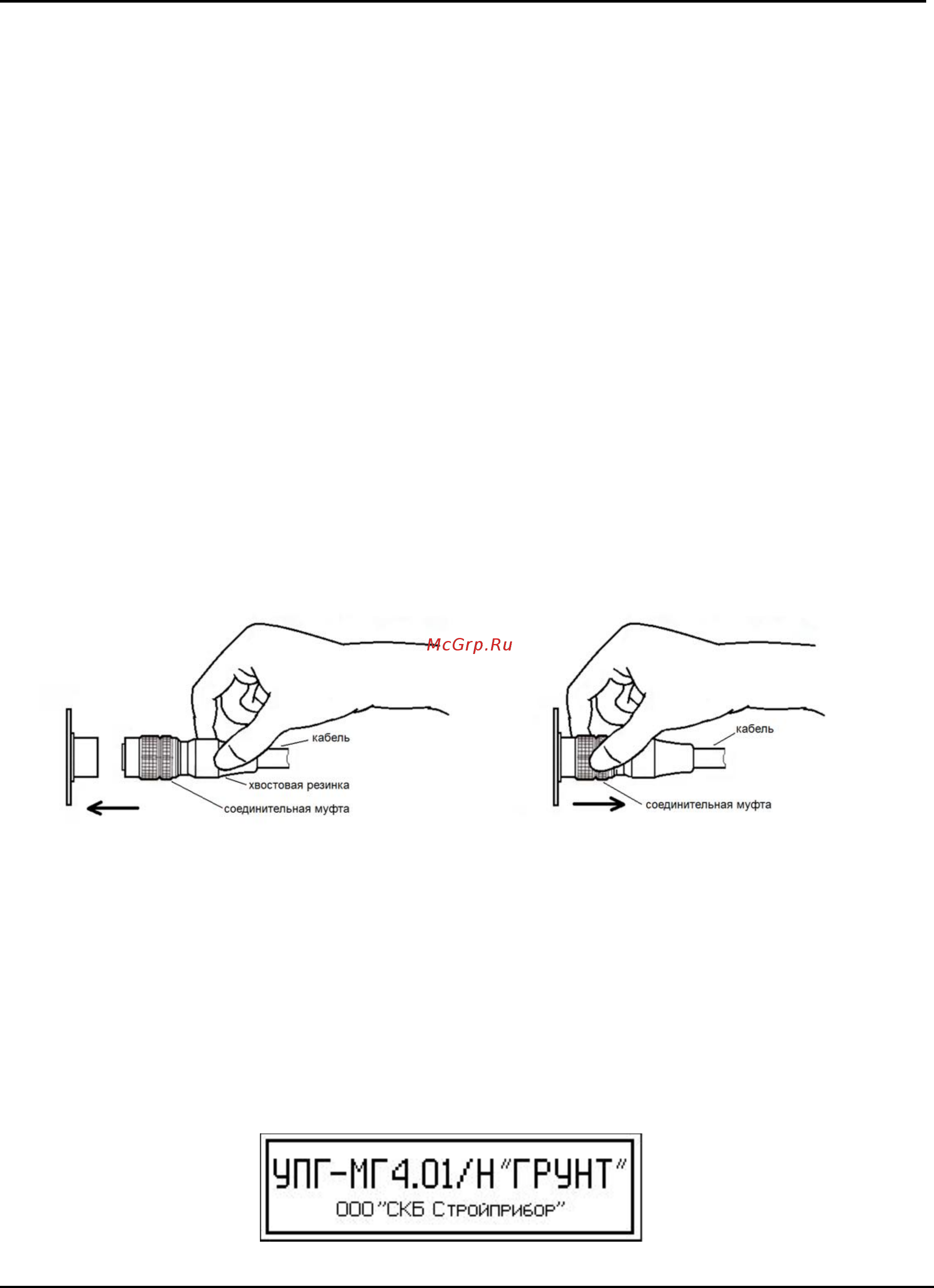

Рисунок 2.1 Рисунок 2.2

2.2.5.2 Порядок отключения кабельной вилки от гнезда датчика промораживания

Удерживая вилку за соединительную муфту потянуть ее по стрелке (рисунок 2.2) и посту-

пательным движением отсоединить от гнезда датчика.

Подключить блок управления к сети 220 В/50 Гц. Надежно заземлить блок управления

через клемму защитного заземления. Подключить кабель РХ к блоку управления.

2.2.6 Включить питание измерителя клавишей «СЕТЬ», на дисплее отобразится тип изме-

рителя:
