Машина силовоспроизводящая МСВ - 1000МГ4

_______________________________________________________________________________________

_______________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

После включения питания проводится десятисекундное тестирование. При этом светодиод

«Авария» (красный) светится непрерывно, а светодиод «Норма» (зеленый) не светится. Если

сетевое напряжение в сети находится в диапазоне от 165 до 250 В, то после истечении деся-

ти секунд светодиод «Норма» будет светиться непрерывно, а светодиод «Авария» погаснет.

Через 5 секунд после тестирования машина подает прерывистый звуковой сигнал в течение

10 секунд. После окончания звукового сигнала машина готова к работе.

2.4.1 Порядок работы в Автоматическом режиме

2.4.1.1 Ввод данных поверяемого динамометра

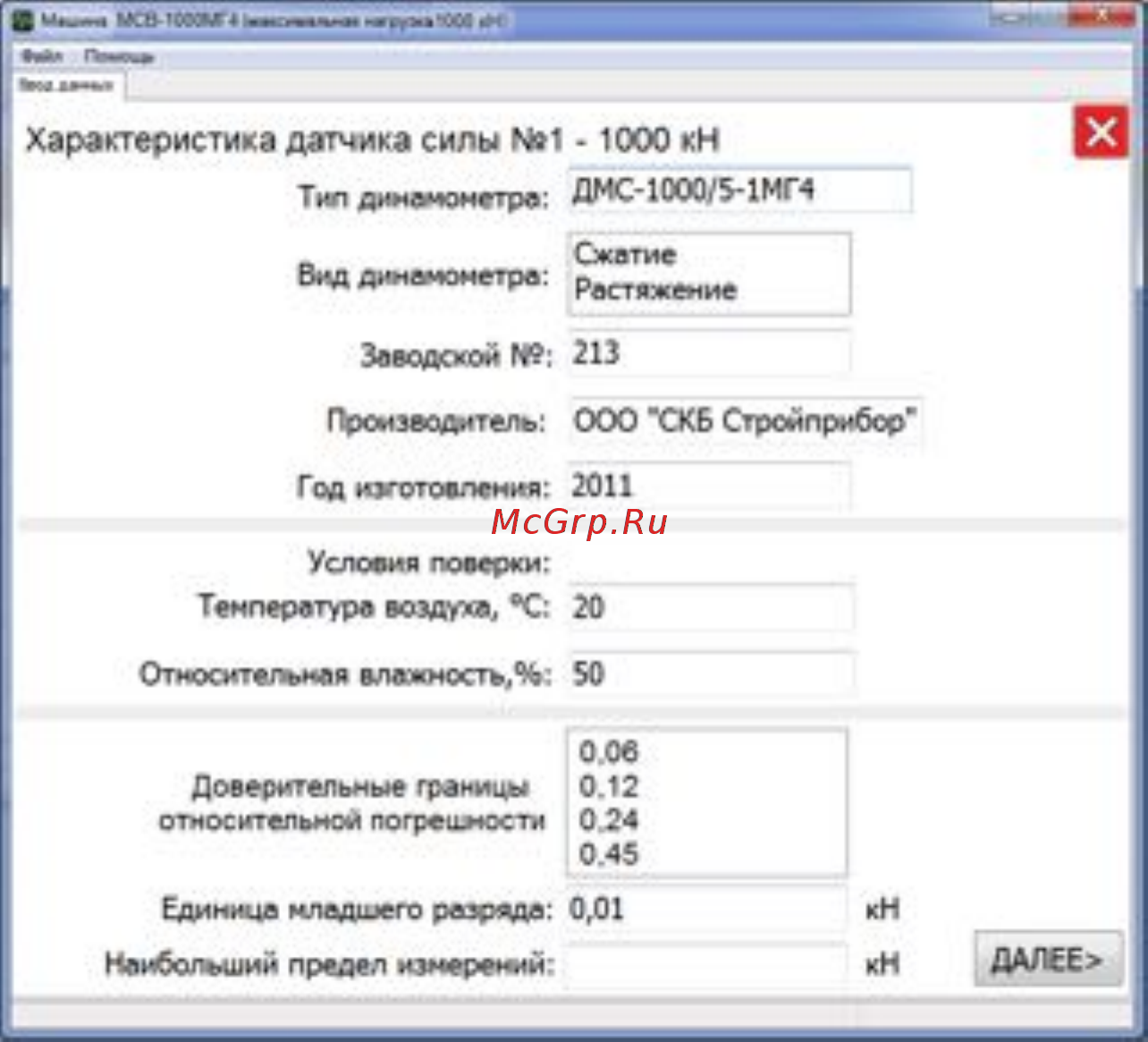

2.4.1.1.1 В основном меню (1) выбрать пункт «Автоматический режим» щелкнув ле-

вой кнопкой мыши, откроется окно ввода данных, например:

(2)

В строке заголовка окна отображается информация о модификации машины и о максималь-

ной нагрузке, на которую она рассчитана, в верхней строке окна отображается меню Авто-

матического режима: «Файл», «Помощь», в верхней строке окна «Ввод данных» отобража-

ется номер выбранной характеристики и ее максимальная нагрузка.

2.4.1.1.2 В поле «Тип динамометра» необходимо ввести тип (модификацию) пове-

ряемого динамометра. Далее в поле «режим работы» выбрать вид растяжения или сжатия,

щелкнув левой кнопкой мыши. В поле «Заводской №» ввести заводской номер динамометра

и далее, аналогично, ввести в соответствующие поля наименование изготовителя и год вы-

пуска поверяемого динамометра, температуру и влажность воздуха в помещении. Далее в

соответствующие поля ввести доверительные границы относительной погрешности, цену

единицы младшего разряда и наибольший предел измерений (НПИ) поверяемого динамо-

метра.
