Машина силовоспроизводящая МСВ - 1000МГ4

_______________________________________________________________________________________

_______________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

Примечание – Если ни один из следующих этапов не активирован пользователем, на

экране появится окно с сообщением о завершении поверки.

2.4.1.4 Трехкратное нагружение

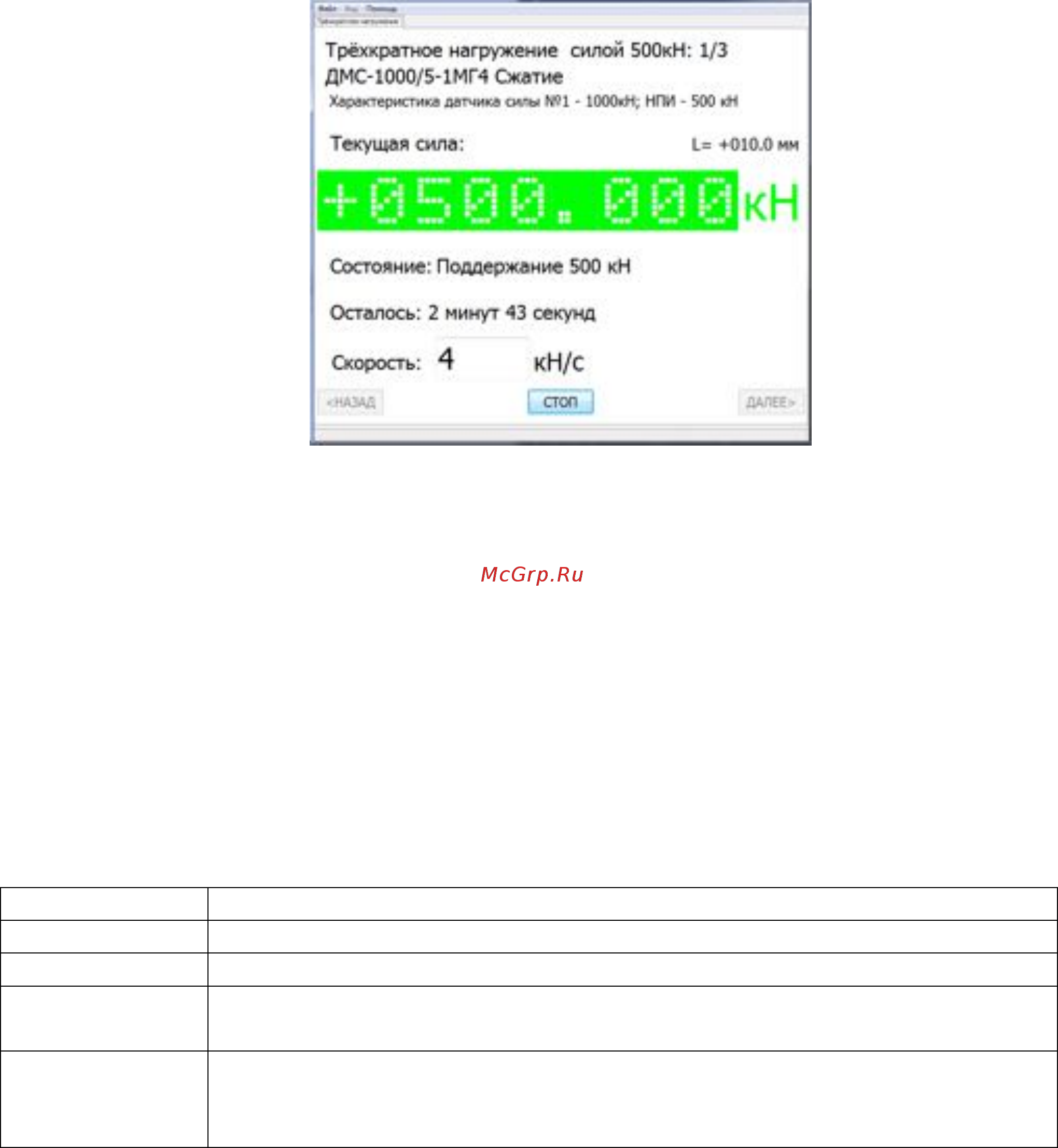

2.4.1.4.1 Если при вводе параметров было выбрано трехкратное нагружение – по

окончании обжатия (если этап обжатия активирован) либо сразу после начала измерений

(если этап обжатия исключен) запускается процесс трехкратного нагружения, экран имеет

вид, например:

(7)

Примечание – В строке меню появляется пункт «Вид» и автоматически открывается

окно графика, отображающее график зависимости силы от времени. Действия с окном

«График» аналогично п. 2.4.1.3.1.

2.4.1.4.2 В верхней строке окна «Трёхкратное нагружение» отображается информа-

ция о текущем действии, например: «Трѐхкратное нагружение силой 500кН: 1/3», где «1/3»

означает, что идет первое нагружение из трех.

Во второй строке отображается тип поверяемого динамометра.

В третей строке отображается номер выбранной характеристики, а также максималь-

ная сила, на которую она рассчитана.

В центре экрана поле, на котором отображается текущее значение силы − показание

машины. В зависимости от этапа измерений поле с текущим значением силы выделяется

различными цветами:

Цвет поля

Этап измерений

Чѐрный

Остановка машины, возврат в исходное положение, выборка зазора

Синий

Идет нагружение до заданной силы либо разгружение

Зелѐный

Идет нагружение с поддержанием силы в пределах допускаемой по-

грешности, обратный отсчѐт времени нагружения

Красный

При нагружении погрешность машины вышла за пределы допускаемых

значений, по причине изменения внешних влияющих факторов, обрат-

ный отсчѐт времени нагружения остановлен

Справа от показаний машины выводятся показания датчика перемещения нагружаю-
