Машина испытательная РМГ - 100МГ4

____________________________________________________________________________________

____________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

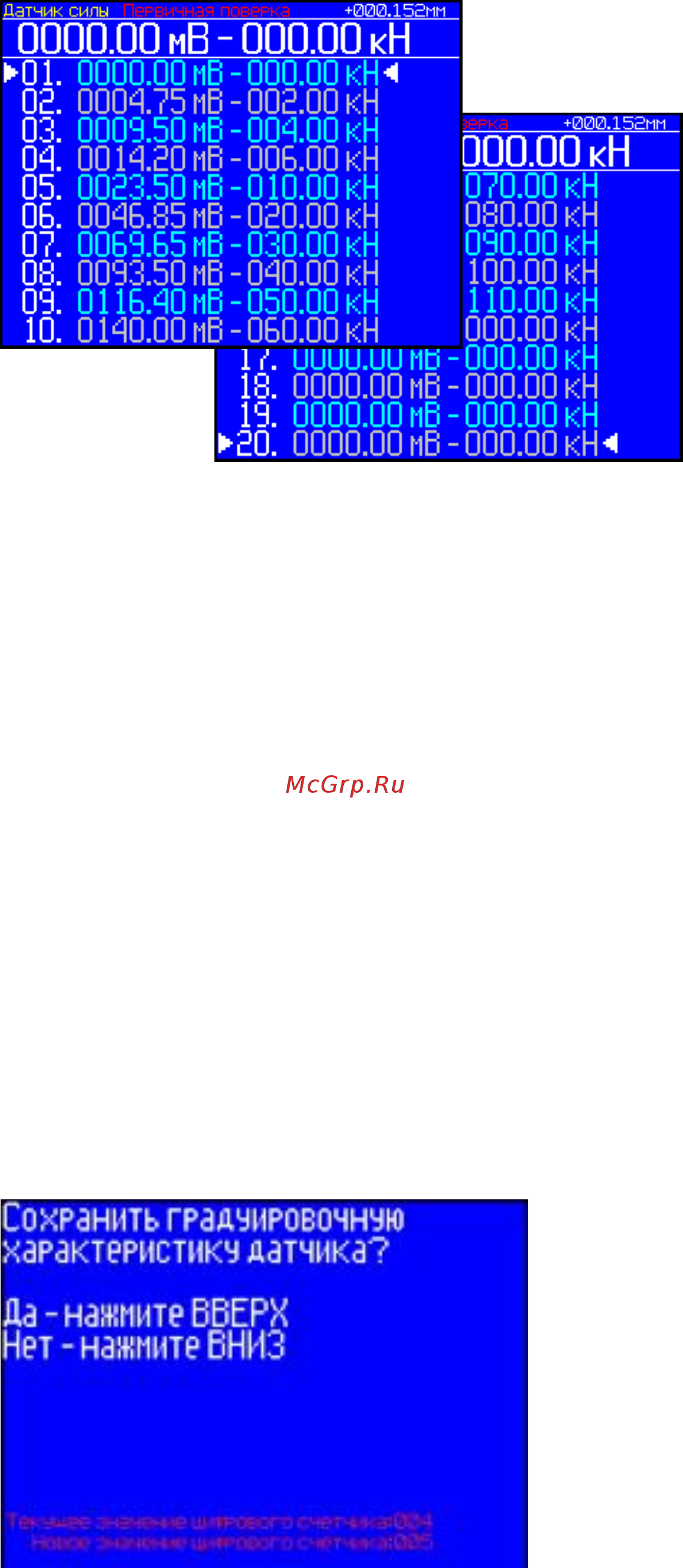

На дисплее отображается градуировочная характеристика машины, состоящая из

двадцати значений сигнала (U, мВ) с тензодатчика и соответствующих им действительных

значений силы (F, кН). В верхней строке дисплея отображается текущее значение сигнала с

тензодатчика и соответствующее ему значение силы по показаниям машины. Перемещение

курсора от первой до двадцатой точки производится клавишами ↑, ↓.

Для корректировки градуировочной характеристики необходимо клавишами ↑, ↓ пе-

ревести курсор ► на точку, которую необходимо скорректировать, и изменить значение сиг-

нала с тензодатчика, выполнив следующие действия:

Вариант 1. Нагрузить динамометр силой равной значению, указанному в точке кор-

ректировки. Нажать клавишу F значение сигнала с тензодатчика в указанной точке поме-

няется на текущее значение, отображаемое в верхней строке дисплея.

Вариант 2. Нажать клавишу ВВОД, затем клавишами ↑, ↓ установить новое значе-

ние сигнала с тензодатчика (отображается в верхней строке дисплея), соответствующее

действитель- ному значению силы в данной точке. Зафиксировать результат, нажав дважды

кнопку ВВОД.

2.4.4.11 При нажатии клавиши СЕРИЯ запускается процесс автоподстройки экран

(5), по окончании автоподстройки дисплей имеет вид (26).

2.4.4.12 Закончив градуировку, нажатием клавиши РЕЖИМ выйти из режима, дис-

плей имеет вид:

(27)

Для сохранения новой градуировочной характеристики нажать ДА. При сохранении

новой градуировочной характеристики цифровое значение счетчика увеличивается на еди-

ницу.

(26)

(26а)
