Машина испытательная РМГ - МГ4

____________________________________________________________________________________

____________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

шланги с быстроразъемными соединителями

пробка заливной

горловины масляного бака .

предохранители .

автомат защитного

отключения .

разъем для

подключения

сетевого

кабеля

клемма заземления решетка

вентилятора

б)

а) вид спереди б) вид сбоку

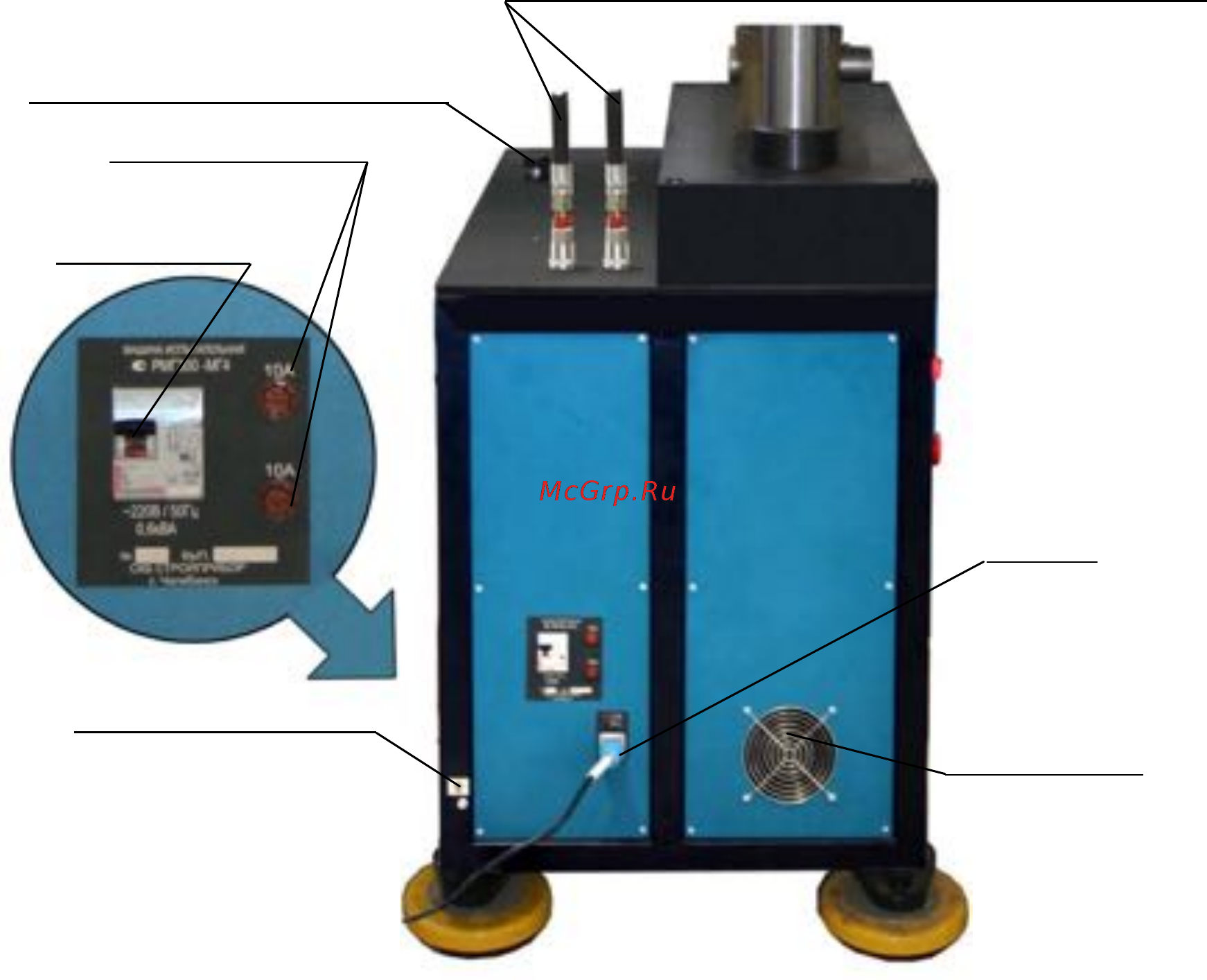

Рисунок 1 – Общий вид машины

1.4.2.4 Силоизмеритель состоит из тензопреобразователя и блока управления с диспле-

ем, соединяемого при помощи кабеля с тензопреобразователем и электроприводами.

1.4.2.5 Блок управления выполняет функции управления процессом нагружения, из-

мерения сигналов с датчиков и отображения результатов измерений. На лицевой панели

блока управления размещены цветной жидкокристаллический дисплей и клавиатура, со-

стоящая из семи клавиш: РЕЖИМ, ВВОД, ↑, ↓, СЕРИЯ, F, ВКЛ.

На нижней панели блока управления размещены гнезда соединительных разъемов

для подключения к машине и персональному компьютеру (при работе в режиме передачи

данных на ПК).

1.4.2.6 Выносной пульт предназначен для управления клиновыми гидравлическими

захватами при зажатии и разжатии образца. На лицевой панели выносного пульта разме-

щены кнопки ЗАХВАТ ВЕРХНИЙ и ЗАХВАТ НИЖНИЙ.

1.4.2.7 Машина обеспечивает автоматическое отключение электропривода при пре-

вышении нагрузки, либо достижении максимального хода поршня.

1.4.3 Машина обеспечивает семь рабочих режимов, выбор которых осуществляется в

основном меню блока управления (экран «Выбор режима»). Для входа в основное меню

необходимо нажать клавишу РЕЖИМ.
