Пресс гидравлический малогабаритный ПГМ - 500МГ4

СКБ СТРОЙПРИБОР Челябинск

пробка заливной

датчик горловины мас-

перемещения ляного бака

пробка сливного

масляный бак отверстия

предохранитель задняя стенка

гнездо для под-

ключения к сети вентиляцион-

220В, 50Гц ная решетка

клемма заземления

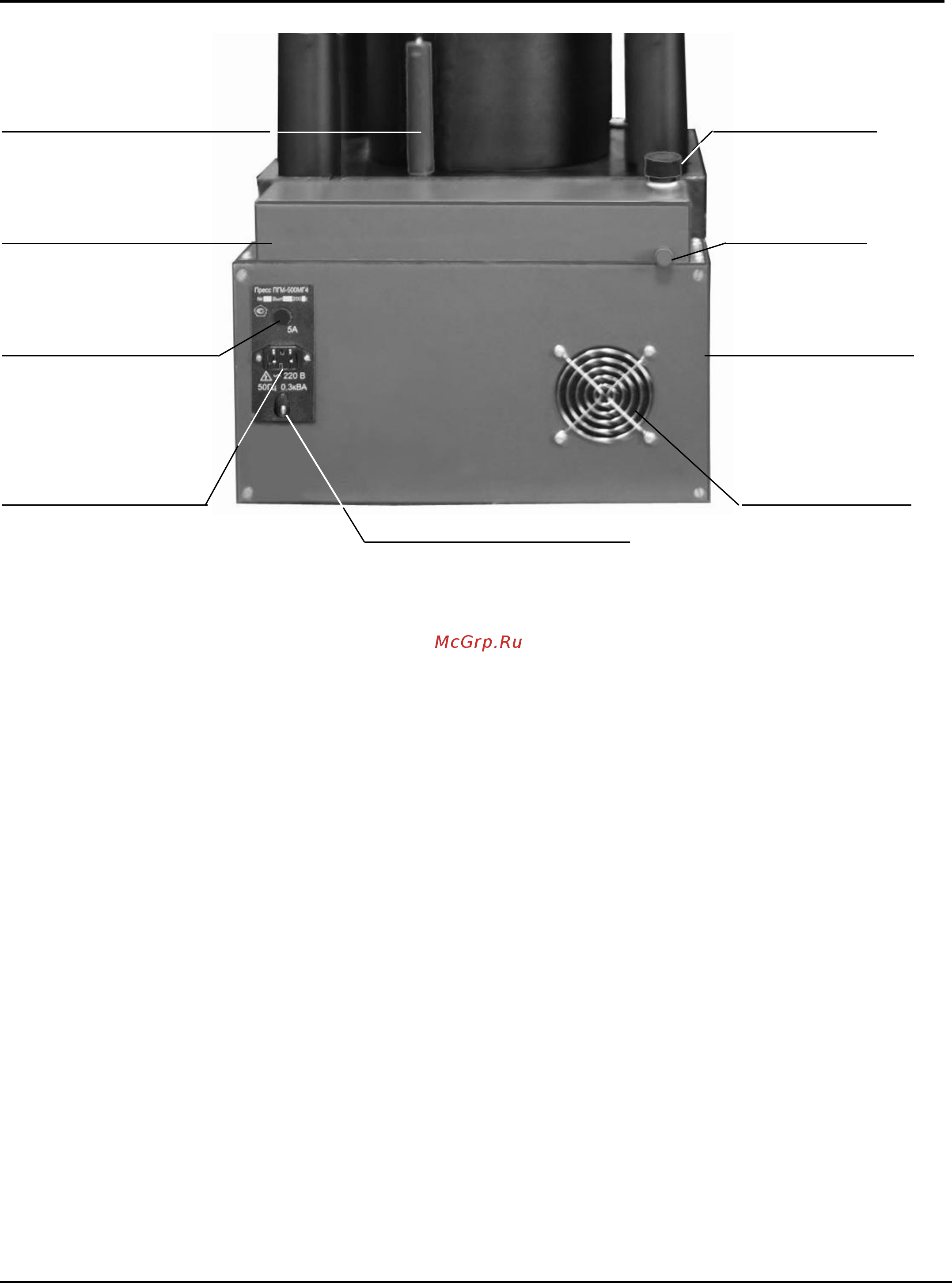

Рисунок 1.б – Внешний вид пресса. Вид сзади

Примечание – Регулятор скорости нагружения используется в

режиме «Поверка/калибровка».

На задней панели пресса размещены: решетка вентилятора,

пробка сливного отверстия масляного бака, гнездо для подключения

пресса к сети 220 В, 50 Гц, предохранитель, клемма заземления.

Пресс снабжен защитой от перегрузки, автоматически отклю-

чающей электропривод при превышении нагрузки или при дости-

жении максимального хода поршня.

1.4.2.3 Пульт управления служит для управления процессом

измерений и отображения результатов измерений. На лицевой пане-

ли пульта управления имеется жидкокристаллический дисплей и

клавиатура, состоящая из семи кнопок: РЕЖИМ, ВВОД, ↑, ↓,

СЕРИЯ, F, ВКЛ.

На правой боковой панели пульта управления размещены со-

единительные разъемы для подключения через соответствующие
