Пресс испытательный малогабаритный ПМ - МГ4

СКБ СТРОЙПРИБОР Челябинск

2.3.3.6. Для возврата нижней плиты пресса в исходное состояние

нажать кнопку ВОЗВРАТ.

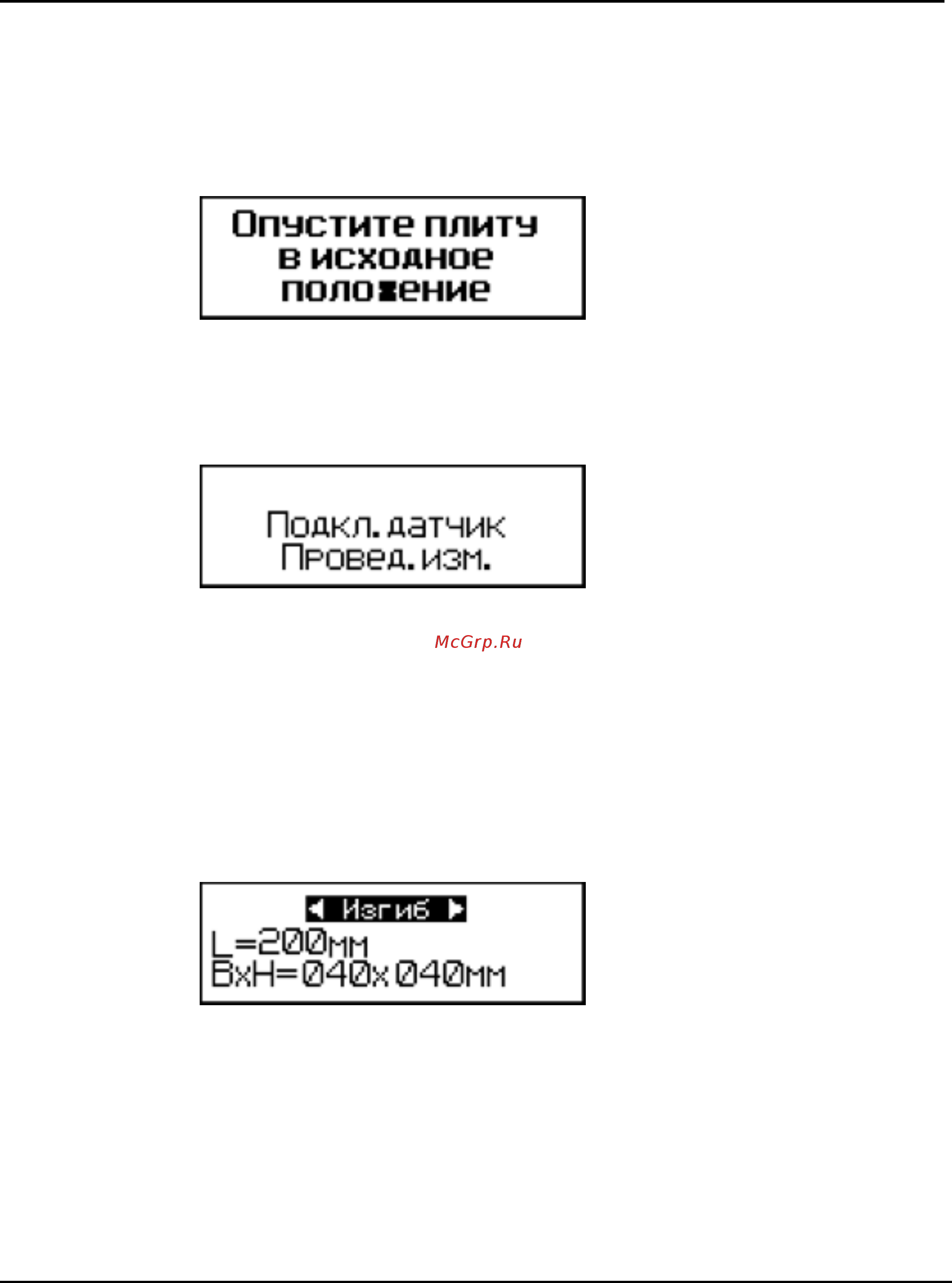

Примечания 1. Если нижняя плита не находится в крайнем

нижнем положении, на дисплее появляется транспарант:

(10)

при этом для продолжения измерения необходимо выполнить опе-

рации по п.2.3.3.6.

2. При появлении на дисплее транспаранта:

(11)

необходимо обратиться в сервисную службу разработчика-изгото-

вителя.

2.3.4. Испытание на изгиб

2.3.4.1. Из экрана (3) нажатием кнопок ,  и ВВОД, аналогично

п. 2.3.3.1, выбрать вид испытания «Изгиб», при этом дисплей имеет

вид, например:

(12)

с мигающим значением длины L балочки (расстояние между осями

опор). Кнопкой ВВОД зафиксировать значение L, после чего ми-

гающее поле перемещается на ширину образца В.

По результатам измерения образца кнопками ,  ввести его

ширину и зафиксировать кнопкой ВВОД. Аналогично ввести высо-

ту образца Н. Дисплей принимает вид, например:
