2.5 Порядок работы при измерении диаметра арматуры

«d» и толщины защитного слоя «h» (при неизвестных

значениях)

2.5.1 Измеритель определяет диаметр арматурного стержня

и толщину защитного слоя бетона двумя способами:

1. Сканированием (перемещение измерителя параллельно

оси арматуры), данный способ используется, если толщина

защитного слоя бетона меньше 60 мм и расстояние между

арматурными стержнями более 100 мм «Режим d,h»;

2. С использованием прокладки толщиной 20 мм (входит в

комплект поставки) «Режим d и h». Данный способ измерения

диаметра и толщины защитного слоя можно использовать во всех

случаях.

2.5.2 Подготовить измеритель к работе в соответствии с п.

2.1. Определить ось арматурного стержня в соответствии с п. 2.2.

2.5.3 «Режим d,h»

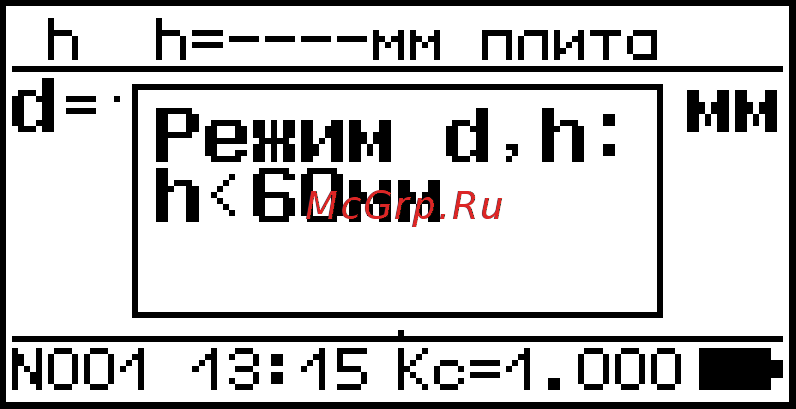

В режиме «Измерение» нажать последовательно клавишу

«d/H» для выбора «Режим d,h» дисплей примет вид:

2.7

Нажать ВВОД. Установить измеритель слева или справа от

оси арматурного стержня. Ось Y измерителя должна

располагаться параллельно оси арматурного стержня на

расстоянии не менее 40 мм. Плавно, со скоростью не более 10

мм/c, перемещать измеритель параллельно оси арматурного

стержня по оси Х. При совпадении оси измерителя Y с осью

арматурного стержня, раздается звуковой сигнал и на дисплее

отображаются результаты измерений диаметра арматуры (d) и

толщины защитного слоя (h), например:
