Измерители защитного слоя бетона ИПА-МГ4

_______________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

арматура

прокладка

преобразователь

измерителя

кнопка ИЗМЕРЕНИЕ

стол

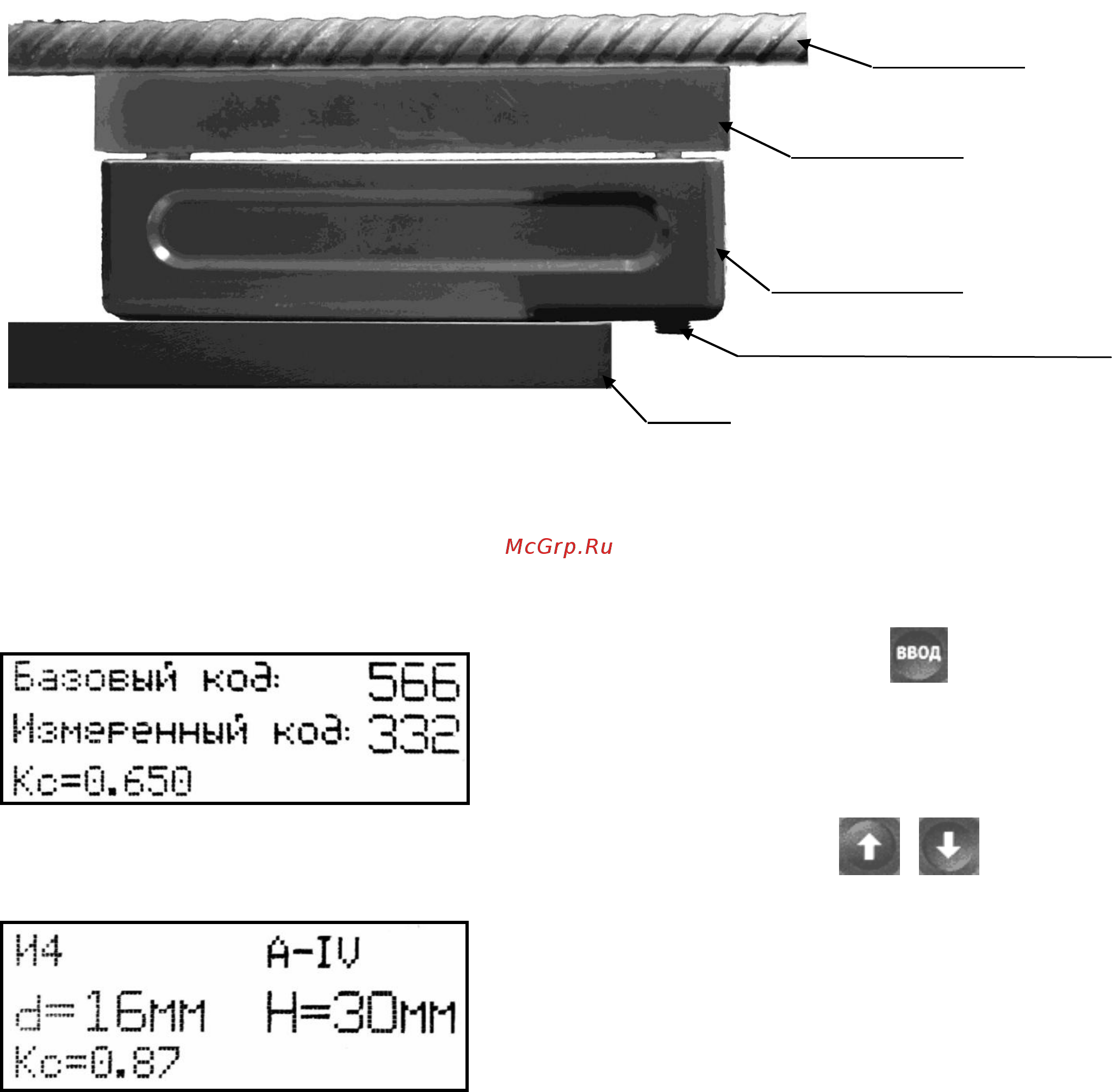

Рисунок 2 – Схема установки для испытания арматуры

Дисплей имеет вид:

Нажатием кнопки подтвер-

дить полученный коэффициент сов-

падения К

(при необходимости

мигающее значение К

может быть

изменено кнопками , ).

Дисплей имеет вид, например:

Вид нового семейства градуи-

ровочных зависимостей, получен-

ных после корректировки d=16 мм в

точке Н=30 мм приведен на рис. 3.

Примечание – Длина стержней, подвергаемых испытани-

ям, должна быть не менее 600 мм. Размеры прокладок должны

быть кратны 5 мм и 10 мм, а толщина в плане – 35…40 мм ×

160…170 мм, материал прокладок – немагнитный (оргстекло,

эбонит, текстолит, дерево и т.д.).
