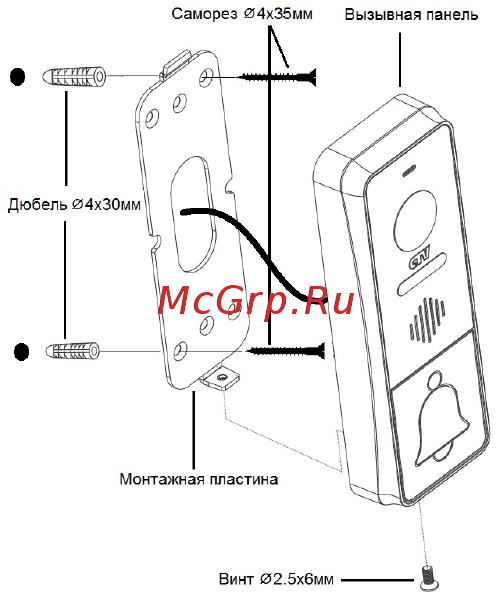

Схема установки панели без использования монтажного уголка:

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и

электрозамком (если он имеется) должны быть заранее подведены к

месту установки.

1. Разметьте на стене место под два отверстия по диагонали, используя

для этого монтажную пластину.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажную пластину к стене, пропустив кабели подклю-

чения через отверстие в центре пластины.

5. Подключите панель к видеодомофону и электрозамку (если он

имеется). Схема подключения приведена в следующем разделе

инструкции.

6. Под центральной частью монтажной пластины организуйте неболь-

шую полость. Аккуратно уложите излишки кабеля в полость.

7. Установите панель на монтажную пластину и закрепите её фиксиру-

ющим винтом в нижней части панели.

Панель крепится на ровной бетонной или гипсовой стене при помо-

щи крепежных дюбелей и саморезов, входящих в комплект поставки

(стр. 6).
