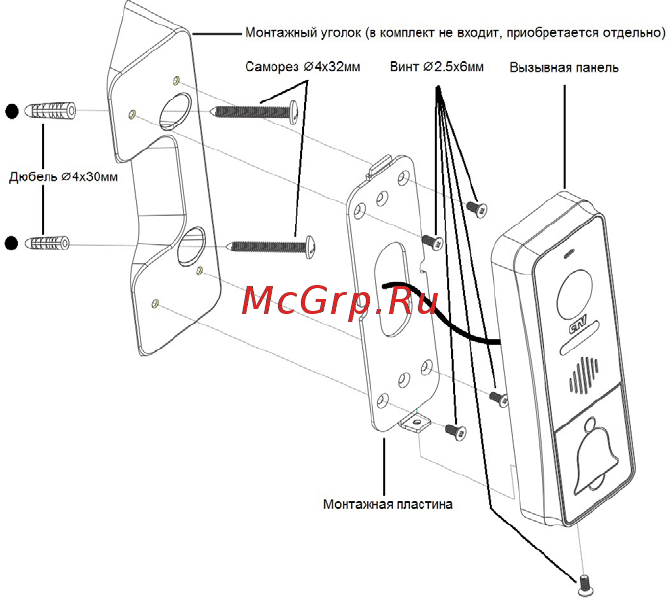

Схема установки панели с использованием монтажного уголка

(в комплект не входит):

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном

и электрозамком (если он имеется) должны быть заранее

подведены к месту установки.

1. Разметьте на стене место под два отверстия, используя для

этого монтажный уголок.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажный уголок к стене.

5. Прикрутите монтажную пластину к уголку, пропустив кабели

подключения через отверстие в центре пластины.

6. Подключите панель к видеодомофону и электрозамку (если

он имеется). Схема подключения приведена в следующем

разделе инструкции.

7. Под центральной частью монтажного уголка организуйте

небольшую полость. Аккуратно уложите излишки кабеля в

полость.

8. Установите панель на монтажную пластину и закрепите её

фиксирующим винтом в нижней части панели.
