УАЛТ.133.000.00РЭ

3.2.6 Калибровка прибора с преобразователями ИД, ПД, ДА с

усреднением при контроле покрытий

Данная процедура калибровки выполняется при контроле изделий с

повышенной шероховатостью основания. Для того чтобы показания прибора при

контроле соответствовали реальным, необходимо произвести его калибровку на

подготовленном образце детали или конструкции без покрытия, аналогичном или

близком по геометрическим и электрофизическим свойствам, а также виду

механической обработки контролируемым деталям или конструкции. Калибровка

прибора производится с использованием комплекта мер толщины КОП,

входящего в комплект поставки прибора.

3.2.6.1 Установка нуля прибора:

- на образце детали без покрытия произвести измерения с усреднением и

определить среднее значение показаний прибора hпср в соответствии с п. 3.2.5.

При этом число усреднений должно быть не менее N= 1;

- поднять преобразователь над деталью на расстояние более 200 мм, при этом

на индикатор будет выводиться hп, hпср, число точек усреднения N;

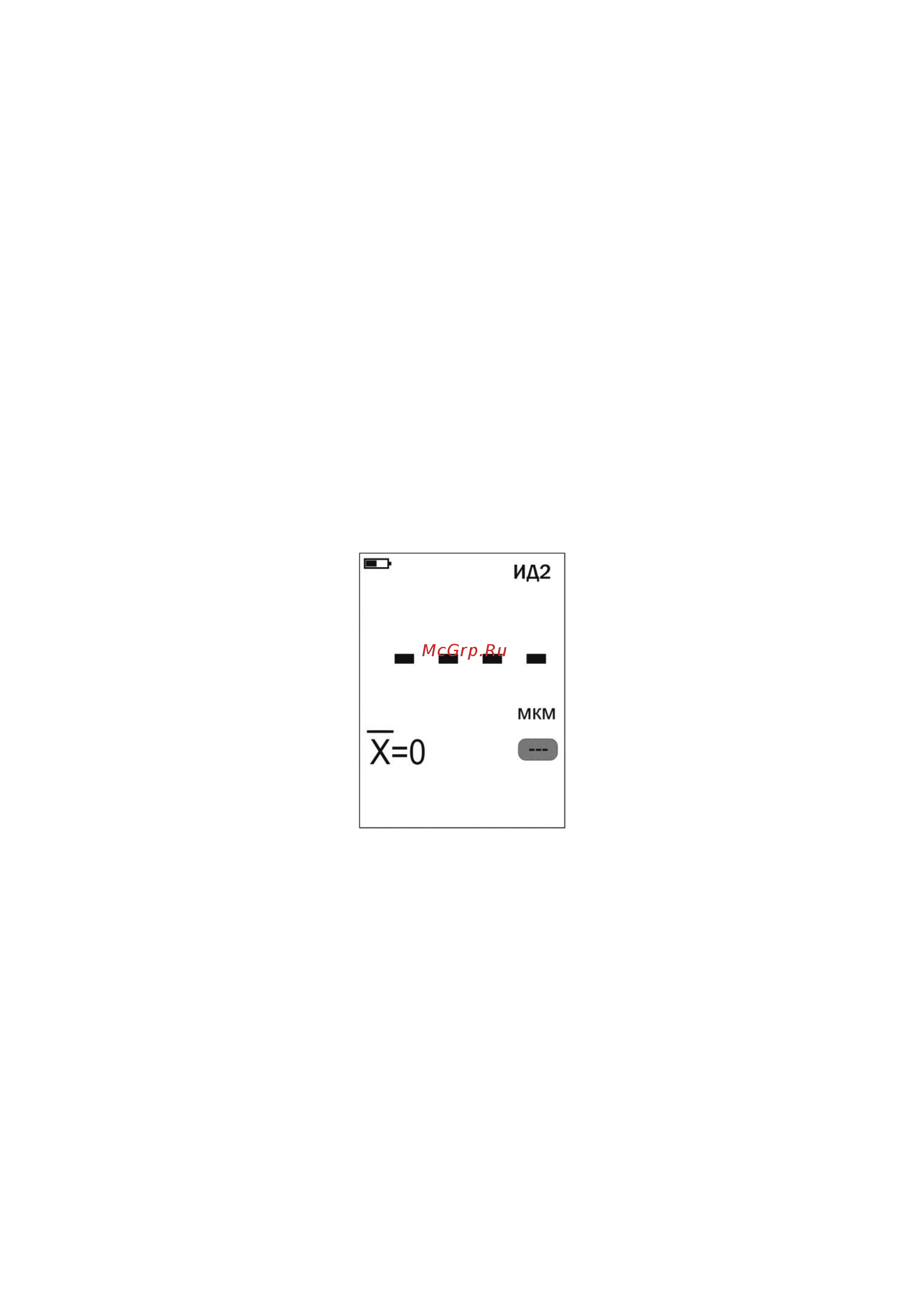

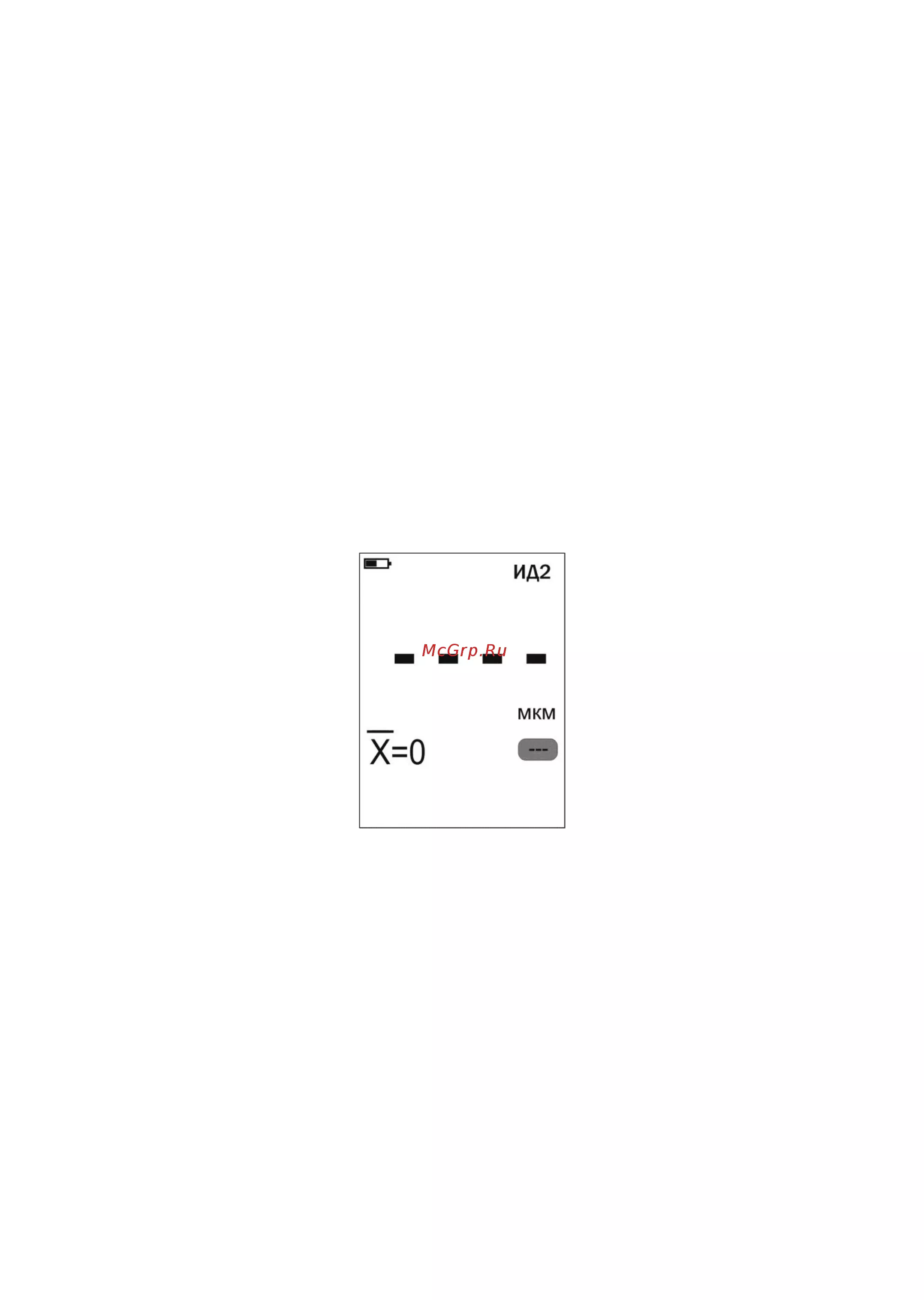

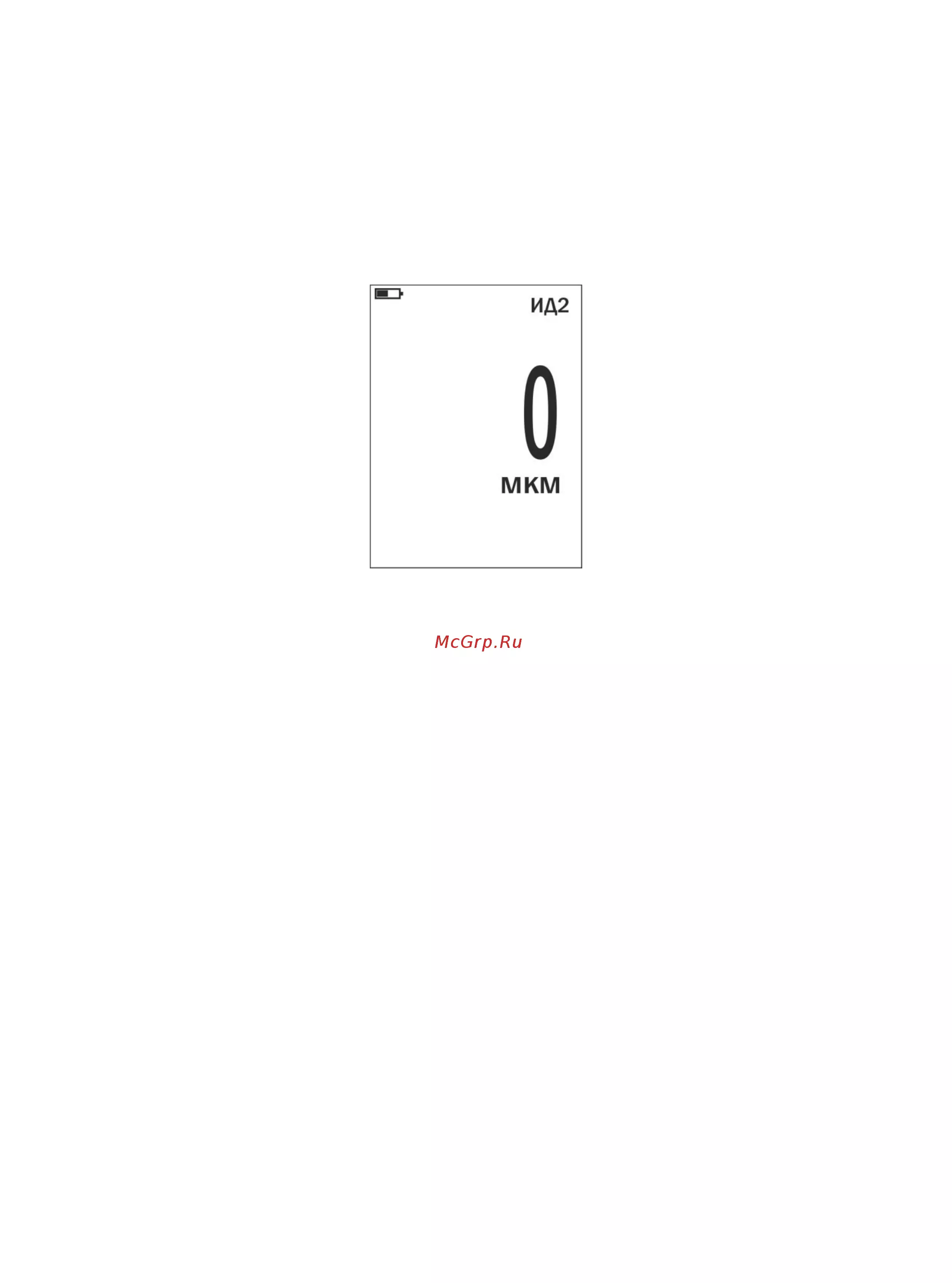

- нажать кнопку «НОЛЬ» на секторе «КАЛИБР» клавиатуры, после чего на

индикаторе появится сообщение:

- нажать кнопку «СБРОС» на секторе «СРЕДНЕЕ» клавиатуры;

- после выполнения описанной выше процедуры провести несколько

контрольных измерений с усреднением мер толщины в диапазоне

контролируемых толщин hмакс на образце детали или конструкции;

- в случае если погрешность измерения мер толщины не превышает указанную

в п.1.2.6, приступить к измерениям, в противном случае продолжить калибровку.

Проведение установки нуля с усреднением позволяет уменьшить случайные

составляющие погрешности измерений.

3.2.6.2 Установка верхнего предела измерения:

- на образце детали, покрытой мерой толщины hмакс, произвести измерения с

усреднением и определить среднее значение показаний прибора hпср в

соответствии с п.3.2.5. При этом число усреднений должно быть не менее N= 1;

- поднять преобразователь над деталью на расстояние более 200 мм, при этом

на индикатор будет выводиться hп, hпср и число точек усреднения N;

- с использованием кнопок «Δ» (увеличение) и «» (уменьшение) сектора
