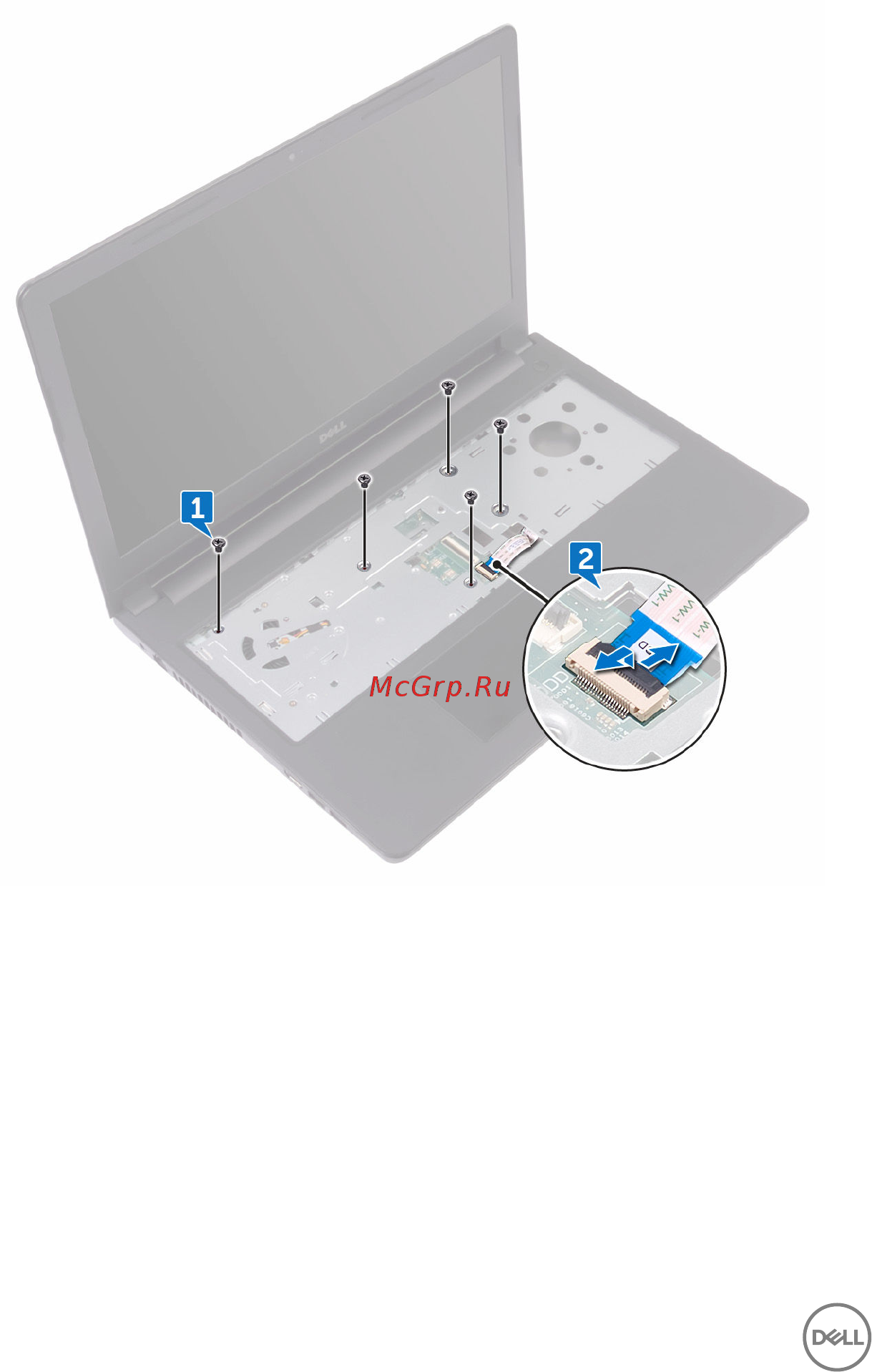

2 Приподнимите защелку и отсоедините кабель оптического дисковода от
разъема на системной плате.
3 Закройте дисплей и переверните компьютер.
4 Извлеките восемь винтов крепления нижней крышки к упору для рук в сборе
(M2,5x8).
5 Извлеките три винта крепления нижней крышки к упору для рук в сборе
(M2x2).
28
