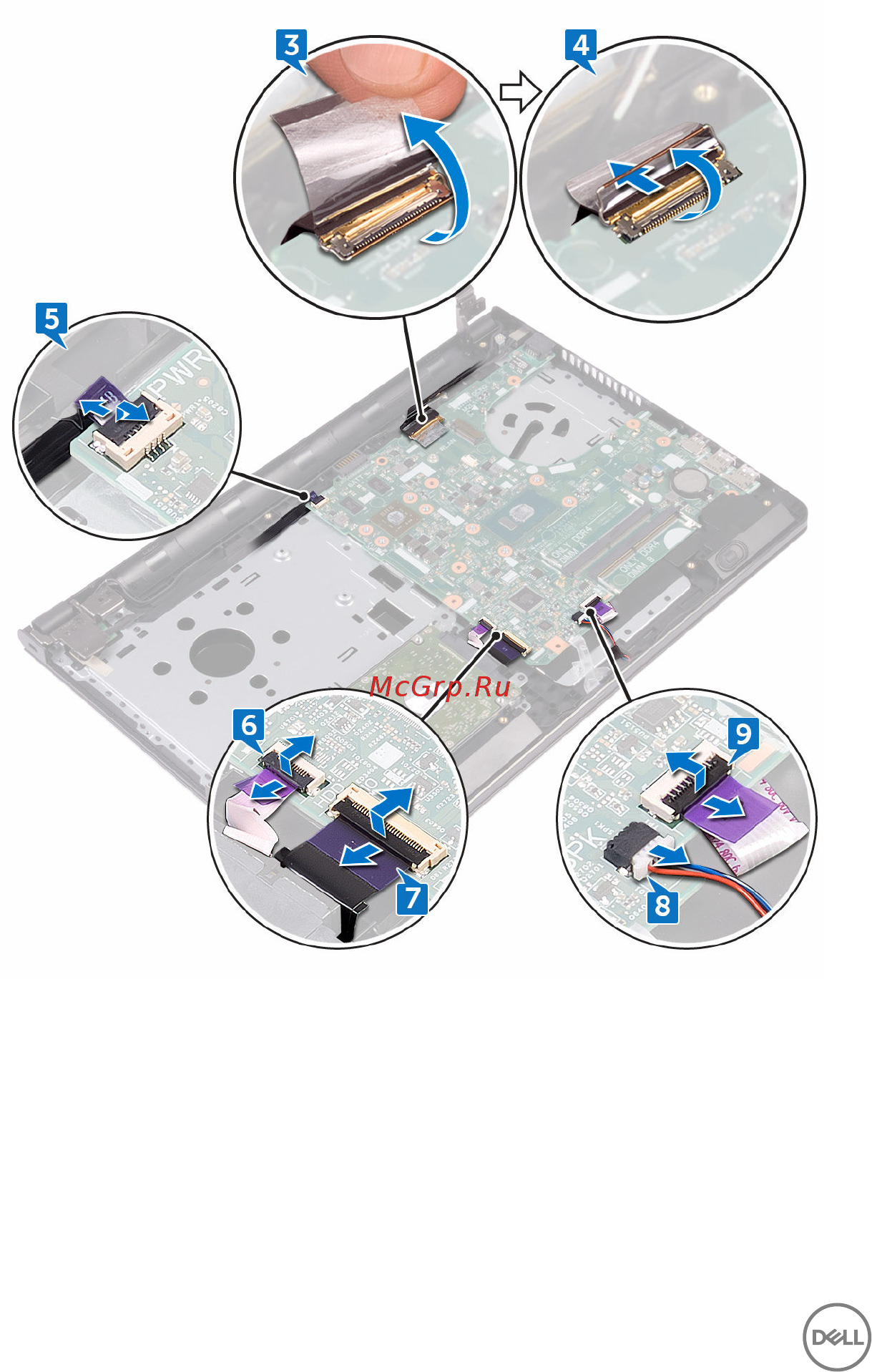

9 Откройте защелку и отсоедините кабель сенсорной панели от системной
платы.
10 Извлеките два винта крепления системной платы к упору для рук в сборе
(M2x3).
11 Осторожно высвободите порты на системной плате из пазов в упоре для рук в
сборе.
78
