Dell Vostro 3559, 3559-5506 Инструкция по эксплуатации онлайн [11/51] 221847
![Dell Vostro 3559, 3559-2044 Инструкция по эксплуатации онлайн [11/51] 221850](/views2/1264710/page11/bgb.png)

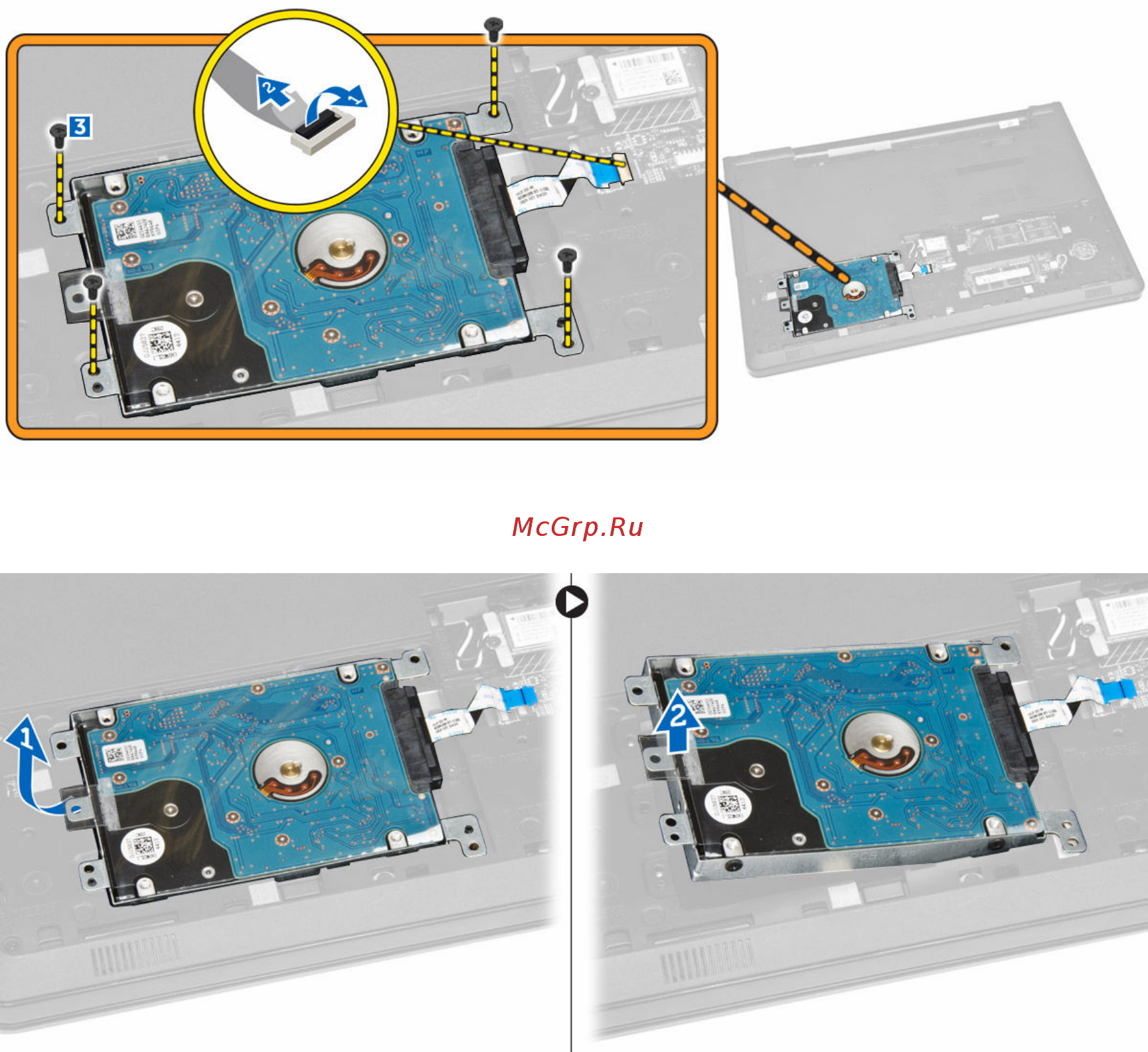

a. Отсоедините кабель жесткого диска от системной платы, поднимите его и извлеките из компьютера [1,
2].
b. Выкрутите винты, которыми жесткий диск крепится к компьютеру [3].
4. Выполните следующие действия, как показано на рисунке.
a. Поднимите жесткий диск и извлеките его из компьютера [1, 2].
5. Выполните следующие действия, как показано на рисунке.
a. Выкрутите винты, которыми жесткий диск крепится к лотку [1].
b. Снимите жесткий диск с лотка [2].
11
