Внимание!

При выполнении данной операции установите сетевой тумблер

на ( OFF ).

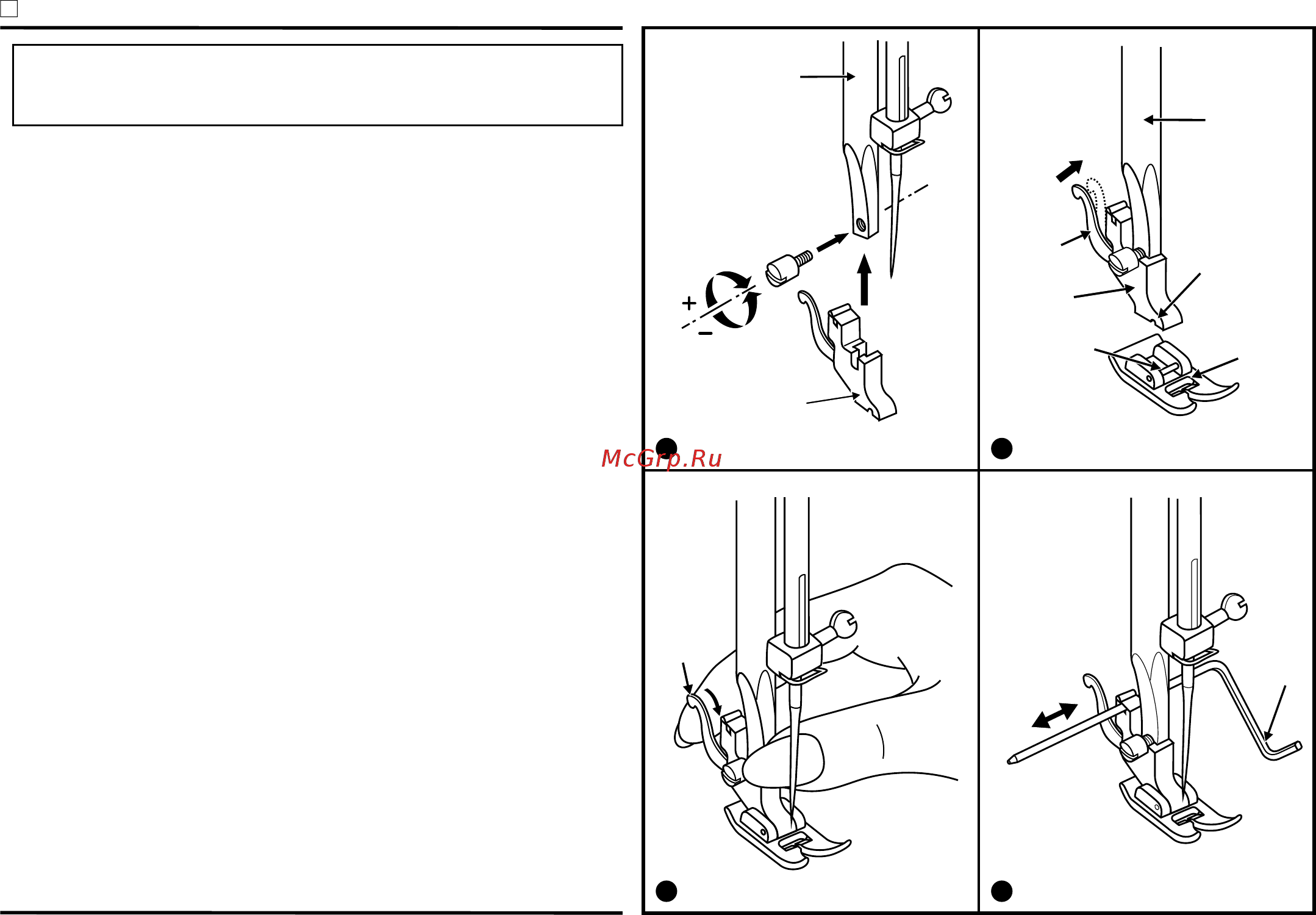

Подсоединение лапкодержателя (1)

Поднимите стержень (а) лапкодержателя в крайнее верхнее

положение. Подсоедините лапкодержатель (b) прижимной лапки к

стержню (а) винтом, как показано на рис.

Установка лапки (2)

Опускайте лапкодержатель (b) до тех пор, пока паз (с) не окажется

прямо над осью (d).

Нажмите на рычаг (е) на себя. Опустите лапкодержатель (b) и

прижимная лапка (f) защелкнется автоматически.

Снятие лапки (3)

Поднимите прижимную лапку. Нажмите на рычаг (е) на себя.

Лапка отсоединится.

Установка направляющей для выстегивания (4)

Установите направляющую для выстегивания (g) в паз

лапкодержателя, как показано на рисунке.

Отрегулируйте расстояние от игловодителя до направляющей для

выстегивания, в зависимости от того, какое необходимо расстояние

между строчками.

" "

1 2

3 4

Установка лапкодержателя, лапки и направляющей для выстегивания
