РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЕАС

4. ОПИСАНИЕ КОНСТРУКЦИИ

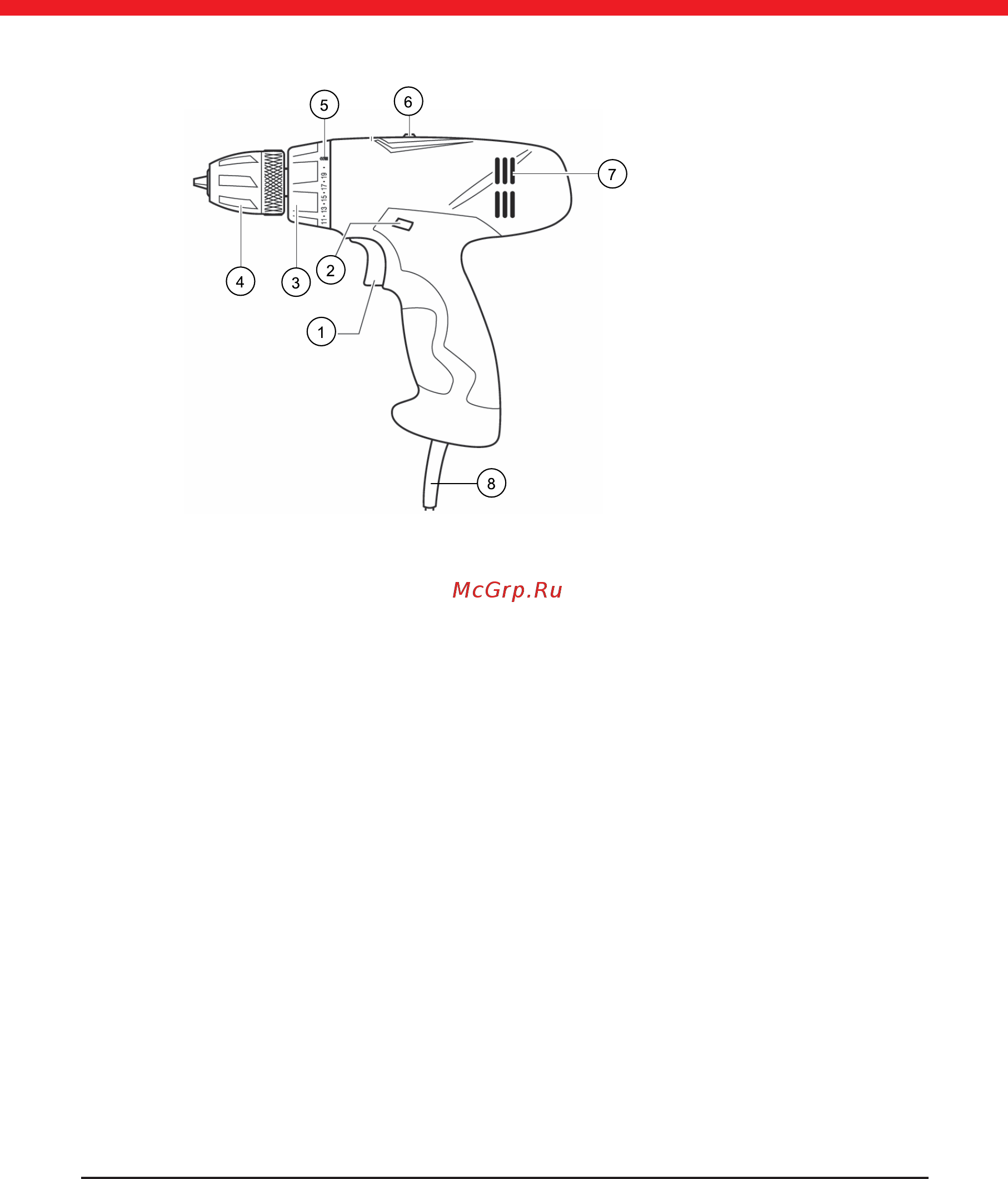

Рис. 1

5. КОМПЛЕКТАЦИЯ

1. Дрель-шуруповерт – 1шт.

2. Руководство по эксплуатации – 1шт.

6. ПОДГОТОВКА К РАБОТЕ

Внимание! Перед регулировкой или проверкой функционирования всегда от-

ключайте инструмент от электросети.

Установка/снятие сверла/биты

Для установки сверла или биты, держа патрон за кольцо, и поворачивая

муфту против часовой стрелки, откройте патрон (рис. 2). Поместите сверло/

биту в патрон на всю глубину. Держа за кольцо, поворачивайте муфту по ча-

совой стрелке для закрепления сверла/биты в патроне (рис. 3). Для замены

сверла/биты, держа за кольцо, поворачивайте муфту против часовой стрелки.

1 – курковый выключатель

2 – переключатель реверса

3 – кольцо регулировки крутящего

момента

4 – патрон быстрозажимной

5 – фиксированное положение муфты

6 – переключатель скоростей

7 – вентиляционные отверстия

8 – электрокабель питания
