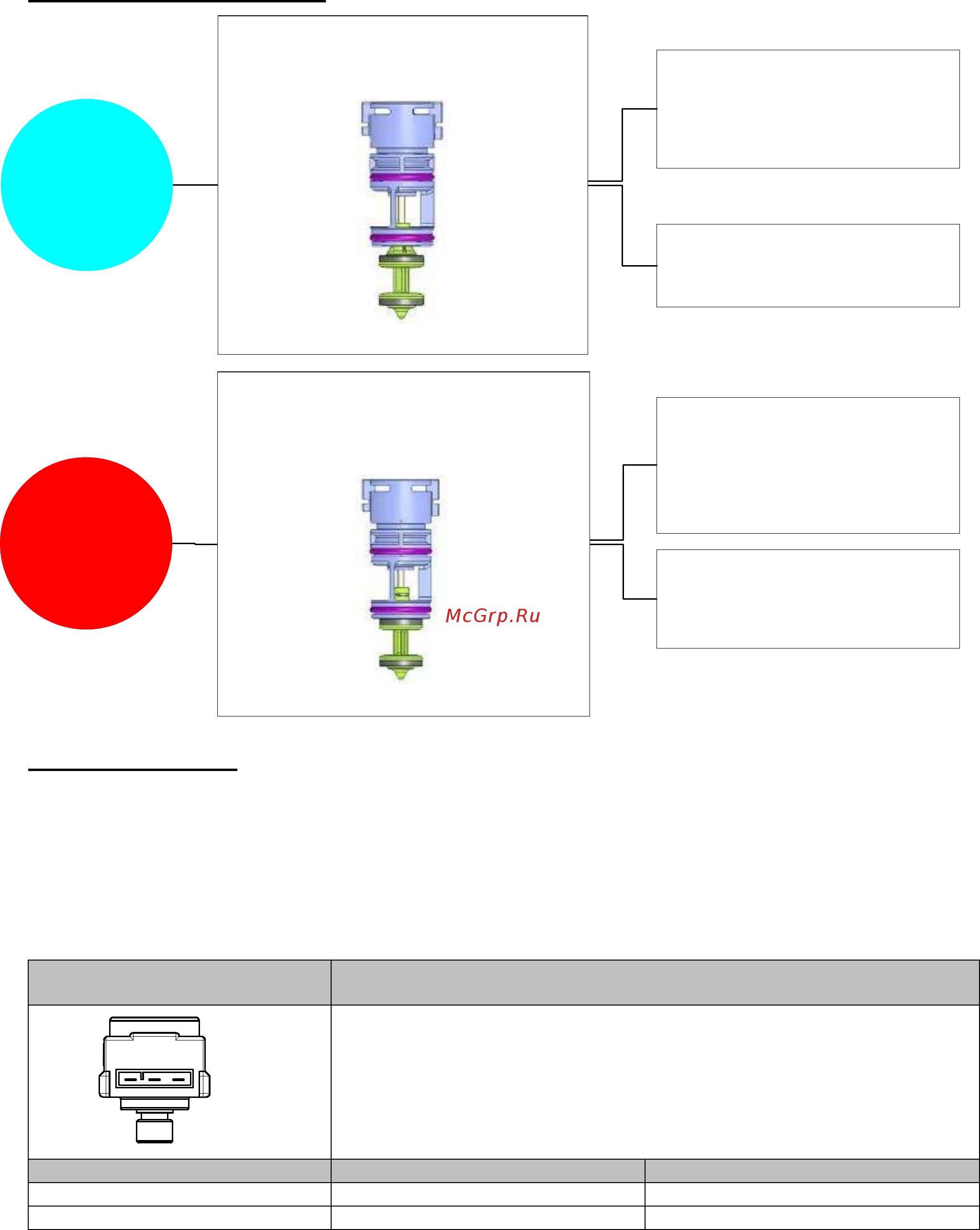

Работа трех-ходового клапана.
Трех-ходовой клапан
Переключение трехходового клапана обеспечивается двигателем тип ELBI (230 В).
Компенсационная пружина встроена в трехходовой клапан двигателя для ограничения давления
клапана.
Клапан включается через основную электронную плату в котле. Два микровыключателя встроены в
двигатель, они позволяют отключать клапан по окончании работы.
Электрическое
подключение:
Питание
1
2
3
STM0011
Питание: 230V переменный ток
Сопротивление: 10 кОм
Обмотка
Режим ГВС 2-1
Режим отопление 2-3
Запрос на ГВС:
Клапан не переключается, насос
включается, поступает команда на
розжиг горелки.
Результат:
котел работает в режиме ГВС.
Запрос на ГВС:
насос продолжает работать
3-х ходовой клапан переключается в
положение ГВС, горелка переходит в
режим модуляции по ГВС.
Время операции - 7 секунд,
Результат:
Котел работает в режиме ГВС.
КОТЕЛ
РАБОТАЕТ В
РЕЖИМЕ
ОТОПЛЕНИЯ
КОТЕЛ
работает в
режиме
ГВС
Котел в режиме ожидания, трех-ходовой
клапан – в положении ГВС:
Трех-ходовой клапан в режиме
«Отопление»:
