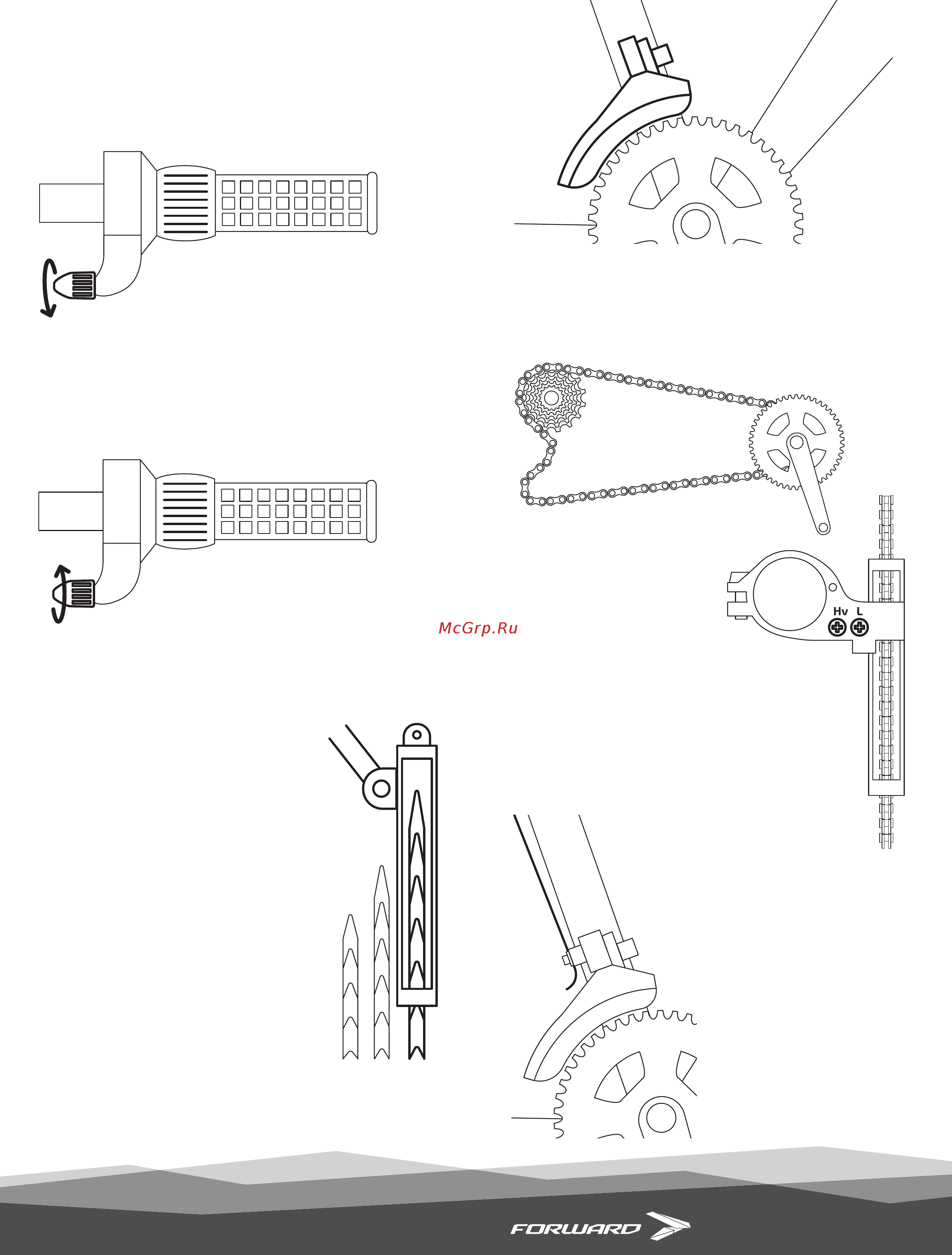

Регулировка тросиков переключателей
Со временем тросы имеют свойство вытягиваться.
Поэтому может потребоваться их регулировка. Если
в результате переключения скоростей один из пе-
реключателей не перебрасывает цепь на бóльшую
звезду, то натяжение тросика следует увеличить.
Для этого необходимо против часовой стрелки нем-
ного повернуть гайку на соответствующей манетке.
Если в результате переключения скоростей один
из переключателей не перебрасывает цепь на мень-
шую звезду, то натяжение тросика следует осла-
бить. Для этого необходимо немного повернуть гай-
ку на соответствующей манетке по часовой стрелке.
Регулировка переднего переключателя
Установите передний переключатель
на подседельной трубе таким обра-
зом, чтобы рамка переключателя
была параллельна плоскости звёзд.
Расстояние от внешней рамки переключателя
до большой звезды должно составлять 2 – 4 мм.
Затяните фиксирующий болт.
Установите цепь на наименьшую переднюю звезду
и на наибольшую заднюю звезду.
С помощью ограничи-
тельного винта L (low)
отрегулируйте крайнее
внутреннее положение
переднего переключате-
ля таким образом, чтобы
цепь находилась на рас-
стоянии 1 – 2 мм от вну-
тренней стороны рамки.
Установив левый
шифтер в положение
«малая звезда», зафик-
сируйте трос переднего
переключателя таким
образом, чтобы не было
свободного провиса
троса. Обратите вни-
мание, что трос пере-
ключателя должен быть
зафиксирован в специ-
альной проточке в ме-
сте крепления троса.
