19
Последовательность подключения к электросети модели базовой модификации,
с встроенным переключателем скоростей, без кабеля питания, а также модели
с таймером:

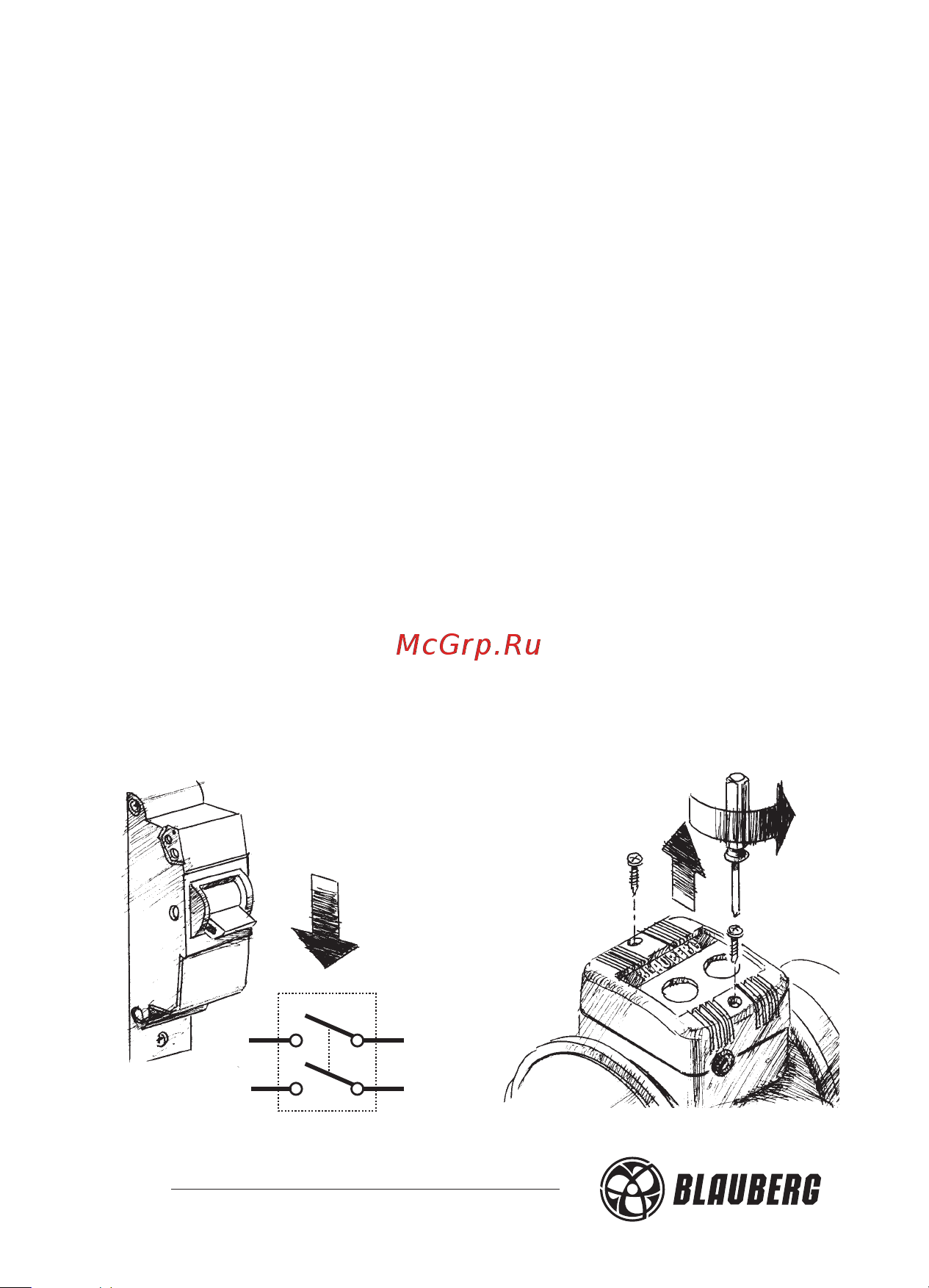

- отключите питание сети, переведя автоматический выключатель QF в
положение “OFF” (рис. 17).
- выкрутите саморезы крепления крышки клеммной коробки и снимите крышку
(рис. 18)
- выкрутите саморезы прижимной планки провода и снимите прижимную
планку (рис. 19).
- проведите электрический кабель в клеммную коробку через гермоввод и
зафиксируйте кабель с помощью прижимной планки и саморезов (рис. 20).
- выберите схему работы вентилятора - работа на максимальной скорости,
работа на минимальной скорости или регулирование скоростей внешним
переключателем.
- подключите провода кабеля к входному клеммнику вентилятора согласно
выбранной схеме подключения (рис. 20 и 21).
ВНИМАНИЕ! Запрещается подключать контакты L и N одновременно (или
параллельно) к клеммам L1 и L2 (схемы 4, 8 и 15).
- установите крышку клеммной коробки и зафиксируйте ее саморезами
(рис. 22).
- включите вентилятор, переведя автоматический выключатель QF в положение
”ON” (рис. 23).
Рисунок 18Рисунок 17
QF
